Zener Dioden
781 ErgebnisseDetails | Preis | Verfügbarkeit | Gehäuse | Zener-Spannung U(Z) | Leistung (max) P(TOT) | Montageart | Zertifizierungen | Sperrspannung U(R) | Durchlassspannung U(F) | Verpackungsart | Durchlassstrom I(F) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich zzgl. MwSt. 4565 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 70 | DO-35 | 12 V | 516 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 4481 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 70 | DO-35 | 3.3 V | 502 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 482 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-35 | 3.3 V | 502 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich -74% 0,08 € 0,02041 € zzgl. MwSt. 5955 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | DO-41 | 5.1 V | 1.3 W | Durchsteckmontage | - | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3627 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 25 | DO-35 | 15 V | 0.5 W | Durchsteckmontage | RoHS | 11 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1218 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100 | DO-35 | 5.10 V | 0.5 W | Durchsteckmontage | RoHS | 1 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 291 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | DO-41 | 5.60 V | 2 W | Durchsteckmontage | RoHS | 1 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3468 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100 | DO-35 | 5.6 V | 508 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 679 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | DO-35 | 12 V | 500 mW | Durchsteckmontage | - | - | 1.5 V | - | - | |||
 Abb. ähnlich zzgl. MwSt. 2222 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-41 | 10 V | 1.3 W | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 992 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | DO-41 | 7.50 V | 2 W | Durchsteckmontage | RoHS | 2 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 2040 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100 | DO-35 | 15 V | 518 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich -62% 0,11 € 0,04153 € zzgl. MwSt. 2320 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | DO-41 | 15 V | 2 W | Durchsteckmontage | RoHS | 10 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 659 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 3 | DO-201 | 39 V | 5 W | Durchsteckmontage | RoHS | 30 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1970 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | DO-41 | 6.20 V | 2 W | Durchsteckmontage | RoHS | 2 V | - | - | - | |||
 zzgl. MwSt. 1445 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 7 | Axial | 4.7 V | 5 W | Durchsteckmontage | - | - | 1.2 V | - | - | |||
 Abb. ähnlich zzgl. MwSt. 368 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | DO-41 | 20 V | 2 W | Durchsteckmontage | RoHS | 10 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 578 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | DO-35 | 2.7 V | 500 mW | Durchsteckmontage | - | - | 1.5 V | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1153 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100 | DO-35 | 12 V | 0.5 W | Durchsteckmontage | RoHS | 9 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 2341 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 70 | DO-35 | 2.7 V | 500 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 233 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-41 | 30 V | 1.3 W | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 520 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 50 | DO-35 | 9.1 V | 513 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich -65% 0,03 € 0,01059 € zzgl. MwSt. 192 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 70 | DO-35 | 6.8 V | 510 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich -62% 0,11 € 0,04194 € zzgl. MwSt. 3205 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | DO-15 | 24 V | 3 W | Durchsteckmontage | RoHS | 12 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 2337 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 70 | DO-35 | 5.1 V | 507 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 334 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100 | DO-35 | 33 V | 526 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1765 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 50 | DO-35 | 11 V | 515 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich -35% zzgl. MwSt. 2053 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100 | DO-35 | 10 V | 0.5 W | Durchsteckmontage | RoHS | 8 V | - | - | - | |||
 Abb. ähnlich -80% 0,05 € 0,01 € zzgl. MwSt. 2288 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | SOD-80 MiniMELF | 12 V | 500 mW | Oberflächenmontage | - | - | 1.5 V | - | - | |||
 Taiwan Semiconductor Z-Diode BZX55C9V1 R0G Tape on Full reelConrad Electronic zzgl. MwSt. 430 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 70 | - | - | - | Durchsteckmontage | RoHS | - | 1.00 V | Tape on Full reel | - | |||
 Abb. ähnlich zzgl. MwSt. 2149 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 50 | SOD-80C | 3.3 V | 500 mW | Oberflächenmontage | RoHS | - | - | Tape cut | - | |||
zzgl. MwSt. 415 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 50 | Mini MELF | 5.1 V | 0.5 W | Oberflächenmontage | - | - | 1.50 V | Tape on Full reel | - | |||
 Abb. ähnlich -69% 0,45 € 0,14 € zzgl. MwSt. 107 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | SOD-57 | - | - | Durchführungsloch | - | 600 V | 2.5 V | - | 1 A | |||
 zzgl. MwSt. 5800 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100Vielfache: 100 | 0805 | - | - | Leiterplattenmontage | RoHS | - | 1.5 V | Tape on Full reel | - | |||
 zzgl. MwSt. 7000 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100Vielfache: 100 | DO-204AL | - | - | Leiterplattenmontage | RoHS | - | 1.2 V | Tape on Full reel | - | |||
 Taiwan Semiconductor Z-Diode BZX85C12 R0G Tape on Full reelConrad Electronic zzgl. MwSt. 83 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | - | - | - | Durchsteckmontage | RoHS | - | 1.20 V | Tape on Full reel | - | |||
zzgl. MwSt. 3407 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 10 | Axial | 6.2 V | 5 W | Durchsteckmontage | - | - | 1.2 V | - | - | |||
 Taiwan Semiconductor Z-Diode BZX85C15 R0G Tape on Full reelConrad Electronic zzgl. MwSt. 96 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | - | - | - | Durchsteckmontage | RoHS | - | 1.20 V | Tape on Full reel | - | |||
 Abb. ähnlich zzgl. MwSt. 4941 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 15 | DO-41 | 51 V | 3 W | Durchsteckmontage | - | - | 1.5 V | - | - | |||
 Taiwan Semiconductor Z-Diode BZX85C30 R0G Tape on Full reelConrad Electronic zzgl. MwSt. 60 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | - | - | - | Durchsteckmontage | RoHS | - | 1.20 V | Tape on Full reel | - | |||
 Abb. ähnlich zzgl. MwSt. 5293 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-214AC | 15 V | 1 W | Oberflächenmontage | RoHS | - | - | - | - | |||
-31% zzgl. MwSt. 3676 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 7 | Axial | 10 V | 5 W | Durchsteckmontage | - | - | 1.2 V | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1055 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 10 | DO-201 | 25 V | 5 W | Durchsteckmontage | RoHS | 19 V | - | - | - | |||
 Abb. ähnlich GENERAL SEMICONDUCTOR Z-Diode BYV27-200-TR Tape on Full reelConrad Electronic -63% 0,37 € 0,13571 € zzgl. MwSt. 4940 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | - | - | - | - | - | - | - | Tape on Full reel | - | |||
 Abb. ähnlich zzgl. MwSt. 26 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 10 | DO-201 | 33 V | 5 W | Durchsteckmontage | RoHS | 25 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 869 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 10 | DO-201 | 9.10 V | 5 W | Durchsteckmontage | RoHS | 7 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 4643 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 10 | DO-41 | 0.77 V | 2 W | Durchsteckmontage | RoHS | - | - | - | - | |||
 Taiwan Semiconductor Z-Diode BZX85C33 R0G Tape on Full reelConrad Electronic zzgl. MwSt. 50 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | - | - | - | Durchsteckmontage | RoHS | - | 1.20 V | Tape on Full reel | - | |||
 Abb. ähnlich zzgl. MwSt. 2148 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | DO-41 | 10 V | 2 W | Durchsteckmontage | RoHS | 5 V | - | - | - | |||
 Abb. ähnlich -32% zzgl. MwSt. 1062 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 10 | DO-201 | 91 V | 5 W | Durchsteckmontage | RoHS | 69 V | - | - | - | |||
 BZX55C4V7 DO-35 GLASS ZENERDIODE THT Semtech Electronics | Set 100 StückMEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 54 Sets auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 2 | DO-35 | 4.7 V | 0.5 W | Durchsteckmontage | RoHS | 4.7 V | 1 V | Tape and Reel | - | |||
 BZX55C10 DO-35 GLASS ZENERDIODE THT Semtech Electronics | Set 100 StückMEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 99 Sets auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 2 | DO-35 | 10 V | 0.5 W | Durchsteckmontage | RoHS | 10 V | 1 V | Tape and Reel | - | |||

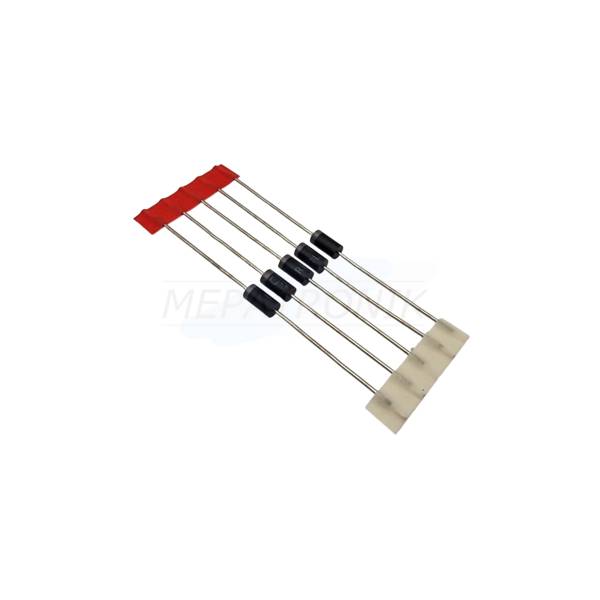

 1N5338B DO-15PLASTIC ZENERDIODE THT Lunsure Electronic TechnologyMEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 1929 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-15 | 5.1 V | 5 W | Durchsteckmontage | RoHS | 5.1 V | 1.2 V | Tape and Reel | - | |||
 BZX84C9,1 SOT23 ZENERDIODE SMT CDIL | Set 100 StückMEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 14 Sets auf Lager Sofort-Lieferung Fr., 25. Sep. | SOT-23 | 9.1 V | 0.3 W | Oberflächenmontage | RoHS | 9.1 V | 0.9 V | Tape and Reel | 0.25 A | |||
 Abb. ähnlich -61% 0,03 € 0,01165 € zzgl. MwSt. 320 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 50 | DO-35 | 3.6 V | 503 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 BZX55C3V DO-35 GLASS ZENERDIODE THT CDIL | Set 100 StückMEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 43 Sets auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 2 | DO-35 | 3 V | 0.5 W | Durchsteckmontage | RoHS | 3 V | 1.2 V | Tape and Reel | - | |||
 1N4733A DO-41 GLASS ZENERDIODE THT Semtech Electronics | Set 100 StückMEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 79 Sets auf Lager Sofort-Lieferung Fr., 25. Sep. | DO-41G | 5.1 V | 1 W | Durchsteckmontage | RoHS | 5.1 V | 1.2 V | Tape and Reel | - | |||
 Abb. ähnlich -42% 0,15 € 0,08724 € zzgl. MwSt. 1446 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | DO-201 | 43 V | 5 W | Durchsteckmontage | RoHS | 33 V | - | - | - | |||
 Abb. ähnlich -30% zzgl. MwSt. 2156 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | DO-41 | 6.80 V | 2 W | Durchsteckmontage | RoHS | 2 V | - | - | - | |||
 Abb. ähnlich -73% 0,11 € 0,03 € zzgl. MwSt. 3736 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | DO-41 | 15 V | 1.3 W | Durchsteckmontage | - | - | - | - | - | |||
 Abb. ähnlich -62% 0,11 € 0,04153 € zzgl. MwSt. 3486 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | DO-41 | 16 V | 2 W | Durchsteckmontage | RoHS | 10 V | - | - | - | |||

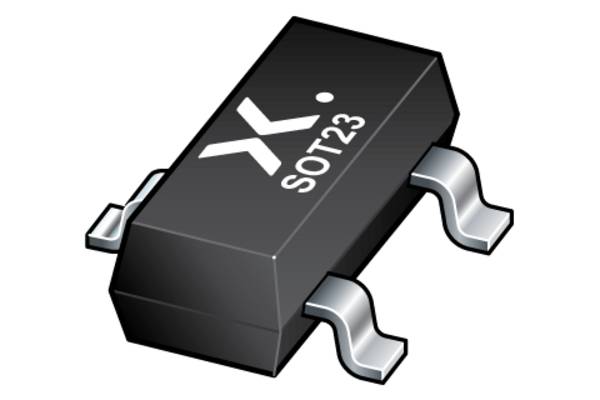

 Abb. ähnlich Nexperia Z-Diode BZV55-C5V1,115 Tape on Full reelConrad Electronic -69% 0,02 € 0,00625 € zzgl. MwSt. 1540 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 40 | - | - | - | - | - | - | - | Tape on Full reel | - | |||
 Abb. ähnlich zzgl. MwSt. 3313 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | DO-41 | 18 V | 2 W | Durchsteckmontage | RoHS | 10 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 4177 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | DO-41 | 12 V | 2 W | Durchsteckmontage | RoHS | 7 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3622 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-41 | 15 V | 1.3 W | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 4401 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | DO-41 | 11 V | 2 W | Durchsteckmontage | RoHS | 5 V | - | - | - | |||

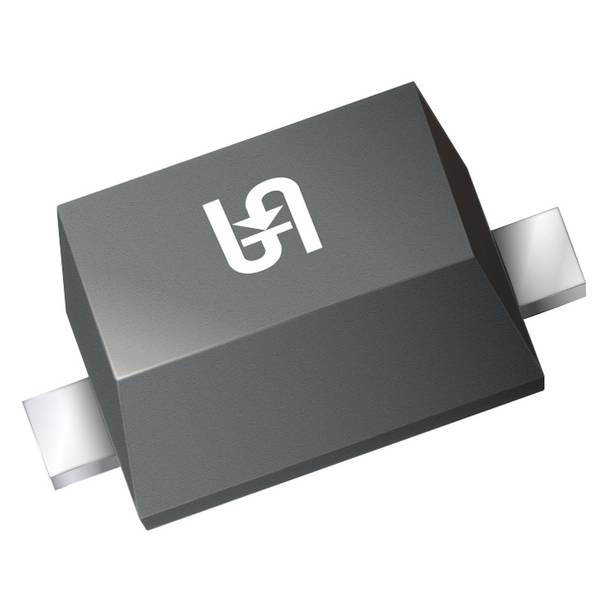

 Taiwan Semiconductor Z-Diode BZT52C3V6 RHG Tape on Full reelConrad Electronic 0,04 € zzgl. MwSt. 390 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 50 | - | - | - | Leiterplattenmontage | RoHS | - | 1.00 V | Tape on Full reel | - | |||
 Abb. ähnlich -29% zzgl. MwSt. 2321 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-213AA | 5.10 V | 1 W | Oberflächenmontage | RoHS | 1 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3194 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | DO-41 | 100 V | 1.3 W | Durchsteckmontage | RoHS | 50 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 40 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 30 | DO-41 | 56 V | 1.3 W | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 327 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-35 | 10 V | 500 mW | Durchsteckmontage | - | - | 1.5 V | - | - | |||
 Abb. ähnlich zzgl. MwSt. 839 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | DO-41 | 13 V | 1.3 W | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich -70% 0,03 € 0,00898 € zzgl. MwSt. 2328 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-35 | 6.2 V | 509 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
-47% 0,29 € 0,15306 € zzgl. MwSt. 2775 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | Axial | 12 V | 5 W | Durchsteckmontage | - | - | 1.2 V | - | - | |||
 Abb. ähnlich -75% 0,04 € 0,01 € zzgl. MwSt. 2380 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | SOD-80 MiniMELF | 10 V | 500 mW | Oberflächenmontage | - | - | 1.5 V | - | - | |||
 Abb. ähnlich -68% 0,25 € 0,08 € zzgl. MwSt. 1796 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | DO-214AC | - | - | Oberflächenmontage | - | 1600 V | 1.15 V | - | 1.5 A | |||
 -64% 0,39 € 0,14 € zzgl. MwSt. 2753 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. | Axial | 13 V | 5 W | Durchsteckmontage | - | - | 1.2 V | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1228 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 3 | DO-201 | 36 V | 5 W | Durchsteckmontage | RoHS | 27 V | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 828 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 10 | DO-201 | 100 V | 5 W | Durchsteckmontage | RoHS | 76 V | - | - | - | |||
 Abb. ähnlich -34% zzgl. MwSt. 317 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-41 | 75 V | 1.3 W | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich -32% zzgl. MwSt. 2477 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | SOD-123FL | 5.10 V | 1 W | Oberflächenmontage | RoHS | 1 V | - | - | - | |||
 Abb. ähnlich -32% zzgl. MwSt. 1597 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | DO-201 | 87 V | 5 W | Durchsteckmontage | RoHS | 66 V | - | - | - | |||
 Abb. ähnlich Diotec Z-Diode 1N5356B Gehäuseart (Halbleiter) DO-201 Zener-Spannung 19 V Leistung (max) P(TOT) 5 W Sperrspannung U(R) 1MEPATRONIK Elektronische Bauelemente Vertriebs GmbH zzgl. MwSt. 1290 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 25 | DO-201 | 19 V | 5 W | Durchsteckmontage | RoHS | 14 V | 1.2 V | Tape and Reel | - | |||
 Abb. ähnlich zzgl. MwSt. 1493 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 100 | DO-35 | 10 V | 514 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 2046 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 20 | DO-35 | 3 V | 501 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 575 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 70 | DO-35 | 24 V | 523 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 3245 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 150 | DO-35 | 4.7 V | 506 mW | Durchsteckmontage | RoHS | - | - | - | - | |||
 Abb. ähnlich zzgl. MwSt. 1304 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 15 | DO-201 | 12 V | 5 W | Durchsteckmontage | RoHS | - | - | - | - | |||
 Taiwan Semiconductor Z-Diode BZX85C3V9 R0G Tape on Full reelConrad Electronic zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 5 | - | - | - | Durchsteckmontage | RoHS | - | 1.20 V | Tape on Full reel | - | |||
 Abb. ähnlich zzgl. MwSt. 364 Stück auf Lager Sofort-Lieferung Fr., 25. Sep. Min: 15 | DO-201 | 15 V | 5 W | Durchsteckmontage | RoHS | 12 V | - | - | - | |||
Ratgeber
Aktualisiert: 23.09.2026 | Autor: Heinz-Joachim Imlau
Was ist eine Zener-Diode?
Eine Zener-Diode ist eine Halbleiterdiode, die in Sperrrichtung gezielt in einem definierten Spannungsbereich arbeitet. Anders als eine normale Diode soll sie dort nicht nur kurzzeitig sperren, sondern ab einer festgelegten Spannung stabil leitend werden. Diese Spannung heißt Zener- oder Durchbruchspannung. In der Praxis dient die Zener-Diode vor allem dazu, Spannungen zu begrenzen, Referenzspannungen bereitzustellen oder empfindliche Schaltungen vor Überspannung zu schützen.
Wie funktioniert eine Zener-Diode?
Eine Zener-Diode sperrt in Durchlassrichtung ähnlich wie eine Standarddiode und leitet in Sperrrichtung erst dann nennenswert Strom, wenn die Zenerspannung erreicht ist. Ab diesem Punkt steigt der Strom stark an, während die Spannung an der Diode nahezu konstant bleibt. Genau dieser Effekt macht die Bauteile für einfache Spannungsstabilisierungen und Schutzschaltungen interessant. Entscheidend ist dabei, dass der Strom durch einen Vorwiderstand oder eine andere Strombegrenzung kontrolliert bleibt. Ohne Strombegrenzung droht eine thermische Überlastung.
Was unterscheidet eine Zener-Diode von einer normalen Diode?
Eine Standarddiode arbeitet typischerweise in Durchlassrichtung und blockiert Strom in Sperrrichtung. Eine Zener-Diode ist dagegen für den Betrieb in Sperrrichtung ausgelegt. Ihr zentraler Nutzen liegt im kontrollierten Durchbruch bei einer definierten Spannung. Für Entwickler bedeutet das: Eine Zener-Diode ist kein einfacher Ersatz für eine Gleichrichterdiode. Beide Bauteile erfüllen unterschiedliche Aufgaben in der Schaltung.
Wo kommen Zener-Dioden in der Praxis zum Einsatz?
Zener-Dioden finden sich in vielen industriellen und elektronischen Anwendungen. Typische Einsatzfelder sind:
Spannungsreferenzen in einfachen Netzteilen und Regelschaltungen
Überspannungsschutz für Eingänge und empfindliche Bauteile
Spannungsbegrenzung in Signalpfaden
Stabilisierung kleiner Versorgungsspannungen
Schutz von Mess-, Steuer- und Kommunikationsschnittstellen
Im industriellen Umfeld spielen sie vor allem dort eine Rolle, wo robuste, kostengünstige und leicht integrierbare Schutz- oder Referenzfunktionen gefragt sind.
Was bedeutet die Zenerspannung?
Die Zenerspannung gibt an, bei welcher Sperrspannung die Diode in den Durchbruch geht und die Spannung an ihren Anschlüssen stabilisiert. Hersteller spezifizieren diesen Wert meist bei einem definierten Prüfstrom. In der Praxis ist wichtig: Die reale Spannung hängt vom Strom, von der Temperatur und von den Toleranzen des Bauteils ab. Wer enge Anforderungen an Präzision hat, sollte daher nicht nur auf den Nennwert achten, sondern auch auf Toleranz, Temperaturkoeffizient und Messbedingungen im Datenblatt.
Welche Zenerspannungen sind üblich?
Zener-Dioden sind in vielen Spannungswerten erhältlich, etwa von rund 2 Volt bis weit über 100 Volt. Besonders häufig sind diese Werte:
Zenerspannung | Typische Anwendung/Versorgungsschiene |
|---|---|
3,3 V…5,1 V | Logikschaltungen und Mikrocontroller |
12 V…15 V | Analoge Signalverarbeitung und Operationsverstärker |
24 V | Industrielle Steuerungstechnik und Relaisschaltungen |
Welche Spannung sinnvoll ist, hängt direkt vom Einsatzzweck ab. Für eine Spannungsreferenz in einer 5-Volt-Schaltung gelten andere Anforderungen als für die Begrenzung einer 24-Volt-Steuerleitung.
Warum braucht eine Zener-Diode fast immer einen Vorwiderstand?
Sobald die Zener-Diode ihre Durchbruchspannung erreicht, steigt der Strom stark an. Ohne Begrenzung kann der Strom so hoch werden, dass die Diode zerstört wird. Ein Vorwiderstand begrenzt diesen Strom auf einen zulässigen Wert. Der Widerstand bestimmt damit wesentlich, ob die Diode stabil arbeitet, ausreichend Schutz bietet und ihre Verlustleistung einhält. In Auslegungen mit schwankender Eingangsspannung oder variabler Last muss der Widerstand besonders sorgfältig gewählt werden.
Wie berechnet man den Vorwiderstand?
Die Grundformel lautet:
R = (U_Eingang - U_Zener) / I
Dabei steht U_Eingang für die anliegende Spannung, U_Zener für die gewünschte Zenerspannung und I für den Strom durch die Diode beziehungsweise den Gesamtstrom im relevanten Zweig. In realen Schaltungen reicht diese einfache Rechnung oft nicht aus. Dann müssen Sie zusätzlich Laststrom, Toleranzen, Eingangsspannungsschwankungen und die maximale Verlustleistung berücksichtigen.
Wie hoch darf die Verlustleistung einer Zener-Diode sein?
Die zulässige Verlustleistung hängt vom jeweiligen Bauteil, vom Gehäuse und von den thermischen Bedingungen auf der Leiterplatte ab. Sie berechnet sich im Kern aus:
P = U_Zener × I_Zener
Wird dieser Wert überschritten, steigt die Temperatur der Diode zu stark an. Das verkürzt die Lebensdauer oder führt direkt zum Ausfall. Für industrielle Anwendungen reicht deshalb ein Blick auf die Nennleistung allein nicht aus. Auch Umgebungstemperatur, Derating und die Wärmeabfuhr über das Layout müssen in die Auslegung einfließen.
Was ist der Unterschied zwischen Zener-Effekt und Avalanche-Effekt?
Bei niedrigen Durchbruchspannungen dominiert meist der eigentliche Zener-Effekt. Bei höheren Spannungen überwiegt in vielen Fällen der Avalanche-Effekt. Beide führen dazu, dass die Diode in Sperrrichtung leitend wird. Für Anwender ist vor allem relevant, dass sich daraus Unterschiede beim Temperaturverhalten ergeben. Viele Dioden im Bereich um etwa 5,1 bis 5,6 Volt weisen einen besonders kleinen Temperaturkoeffizienten auf. Das macht diesen Bereich für Referenzanwendungen oft attraktiv.
Welche Rolle spielt der Temperaturkoeffizient genau?
Der Temperaturkoeffizient beschreibt, wie stark sich die Zenerspannung mit der Temperatur verändert. In präzisen Anwendungen ist dieser Wert entscheidend, weil er die Spannungsstabilität direkt beeinflusst. In robusten Schutzschaltungen fällt dieser Punkt oft weniger ins Gewicht. In Mess-, Regel- oder Referenzschaltungen kann ein ungünstiger Temperaturkoeffizient jedoch zu Abweichungen führen, die das Gesamtsystem beeinträchtigen.
Sind Zener-Dioden für präzise Spannungsreferenzen geeignet?
Für einfache und kostensensitive Anwendungen ja. Für hochpräzise Referenzspannungen oft nur eingeschränkt. Zener-Dioden bieten eine einfache Lösung, erreichen aber meist nicht die Genauigkeit spezialisierter Referenzbausteine. Wenn eine Schaltung enge Toleranzen, geringe Drift und langfristige Stabilität fordert, sind bandgap-basierte Referenzen oder integrierte Präzisionsspannungsreferenzen meist die bessere Wahl.
Wo liegen die Grenzen von Zener-Dioden bei der Spannungsstabilisierung?
Zener-Dioden eignen sich gut für einfache Aufgaben mit überschaubarem Laststrom. Ihre Grenzen zeigen sich bei höheren Lasten, bei stark schwankenden Eingangsspannungen oder bei hohen Anforderungen an Effizienz und Genauigkeit. Da ständig Strom durch den Vorwiderstand und die Diode fließt, entstehen Verluste. Für leistungsstärkere oder energieeffiziente Systeme sind lineare Regler, Schaltregler oder spezialisierte Schutz-ICs oft sinnvoller.
Was unterscheidet eine Zener-Diode von einer TVS-Diode?
Eine Zener-Diode dient meist der Spannungsreferenz oder der dauerhaften Spannungsbegrenzung bei kleinen Leistungen. Eine TVS-Diode ist speziell für das Abfangen kurzer, energiereicher Überspannungsimpulse ausgelegt, etwa durch ESD oder Schalttransienten. In Schutzschaltungen ersetzt eine Zener-Diode eine TVS-Diode daher nicht automatisch. Wer Leitungen gegen schnelle und hohe Störimpulse absichern will, sollte gezielt TVS-Bauteile prüfen.
Welche Bauformen sind im Markt verbreitet?
Zener-Dioden gibt es als bedrahtete Bauteile und als SMD-Varianten. Im industriellen Umfeld dominieren heute meist SMD-Gehäuse, etwa SOD-123, SOD-323 oder SOT-23, je nach Leistungsbedarf und Platzangebot. Die Bauform beeinflusst nicht nur die Bestückung, sondern auch Verlustleistung, thermisches Verhalten und Handling in der Fertigung. Für Serienprojekte sollte die Bauteilauswahl daher früh mit Einkauf und Produktion abgestimmt sein.
Welche Kennwerte im Datenblatt sind besonders wichtig?
Für die Auswahl zählen vor allem diese Angaben:
Zenerspannung bei definiertem Prüfstrom
Toleranz der Zenerspannung
maximale Verlustleistung
zulässiger Zenerstrom
Leckstrom in Sperrrichtung unterhalb der Zenerspannung
Temperaturkoeffizient
Gehäuse und thermische Kennwerte
Gerade im industriellen Umfeld reichen Spannungswert und Preis als Auswahlkriterium nicht aus. Wer Ausfälle, Reklamationen oder Designänderungen vermeiden will, sollte das Datenblatt vollständig gegen die Einsatzbedingungen prüfen.
Welche typischen Fehler treten bei der Auslegung auf?
Ein häufiger Fehler ist ein zu klein dimensionierter Vorwiderstand. Dann fließt im Durchbruch zu viel Strom, und die Diode überhitzt. Ebenfalls kritisch sind falsch interpretierte Datenblattwerte, zu knapp kalkulierte Leistungsreserven und die Vernachlässigung des Temperaturverhaltens. Auch die Verwechslung mit TVS-Dioden kommt in der Praxis vor. Das führt besonders bei transienten Überspannungen zu unzureichenden Schutzkonzepten.
Wie prüft man eine Zener-Diode?
Eine einfache Funktionsprüfung mit dem Multimeter reicht oft nicht aus, weil viele Geräte die Zenerspannung in Sperrrichtung nicht erreichen. Für eine aussagekräftige Prüfung braucht es eine definierte Spannungsquelle, einen Vorwiderstand und eine Messung unter den vorgesehenen Betriebsbedingungen. In Qualitätssicherung, Entwicklung und Wareneingang ist außerdem relevant, ob die Diode ihr Verhalten auch unter Temperatur- und Lastvariation innerhalb der Spezifikation hält.
Welche Bedeutung haben Zener-Dioden im industriellen Einsatz?
Zener-Dioden gehören zu den Standardbauteilen, die in vielen Projekten unspektakulär wirken, aber funktional kritisch sein können. Schon kleine Abweichungen bei Toleranz, Leistungsreserve oder Gehäuse können das Verhalten einer Schutz- oder Referenzschaltung verändern. Für die Beschaffung zählen daher nicht nur Preis und Verfügbarkeit, sondern auch Second-Source-Fahigkeit, Langzeitverfügbarkeit, Herstellerfreigaben und die Konsistenz der elektrischen Parameter über Chargen hinweg.
Wann ist eine Alternative zur Zener-Diode sinnvoll?
Eine Alternative bietet sich an, wenn die Schaltung hohe Präzision, geringe Verluste, größere Lastströme oder ein definiertes Verhalten bei schnellen Überspannungsimpulsen verlangt. Je nach Anwendung kommen dann TVS-Dioden, LDO-Regler, Schaltregler oder Präzisionsreferenzen infrage. Die Zener-Diode bleibt dennoch attraktiv, wenn eine einfache, kompakte und kostengünstige Lösung genügt.
