Tvs Diode
726 ErgebnisseDetails | Preis | Verfügbarkeit | Gehäuse | Sperrspannung U(R) | Klemmenspannung U(CL) | Leistung (max) P(TOT) | Montageart | Zertifizierungen | Verpackungsart | |
|---|---|---|---|---|---|---|---|---|---|---|
 Abb. ähnlich Littelfuse TVS-Diode P6KE33CA DO-15 31.4 V 600 WConrad Electronic -49% zzgl. MwSt. 712 Stück auf Lager Sofort-Lieferung morgen Min: 20 | DO-15 | 28.2 V | 45.7 V | 600 W | Durchführungsloch | RoHS | - | |||
 Littelfuse TVS-Diode 1.5KE10A DO-201 10.5 V 1500 W PackageConrad Electronic zzgl. MwSt. 190 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 8.55 V | 14.5 V | 1500 W | - | - | Package | |||
 Abb. ähnlich STMicroelectronics TVS-Diode 1N5908 DO-201AD 6 V 1.5 kWConrad Electronic zzgl. MwSt. 471 Stück auf Lager Sofort-Lieferung morgen Min: 3 | DO-201AD | 5 V | 8.5 V | 1.5 kW | Durchführungsloch | - | - | |||
 Abb. ähnlich Vishay TVS-Diode SMAJ15CA-E3/61 DO-214AC 16.7 V 400 WConrad Electronic -88% 0,32 € 0,04 € zzgl. MwSt. 1772 Stück auf Lager Sofort-Lieferung morgen | DO-214AC | 15 V | 24.4 V | 400 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Vishay TVS-Diode SMAJ5.0A-E3/61 DO-214AC 6.4 V 400 WConrad Electronic -67% 0,12 € 0,04 € zzgl. MwSt. 1576 Stück auf Lager Sofort-Lieferung morgen | DO-214AC | 5 V | 9.2 V | 400 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ28A-E3/52 DO-214AA 31.1 V 600 WConrad Electronic -71% 0,14 € 0,04 € zzgl. MwSt. 725 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 28 V | 45.5 V | 600 W | Oberflächenmontage | - | - | |||
 Taiwan Semiconductor TVS-Diode P6KE39CA DO-15 Tape on Full reelConrad Electronic zzgl. MwSt. 23150 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 50Vielfache: 50 | DO-15 | - | - | - | Durchsteckmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ24CA-E3/52 DO-214AA 26.7 V 600 WConrad Electronic -69% 0,16 € 0,05 € zzgl. MwSt. 254 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 24 V | 38.9 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ15A-E3/52 DO-214AA 16.7 V 600 WConrad Electronic -71% 0,14 € 0,04 € zzgl. MwSt. 582 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 15 V | 24.4 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Vishay TVS-Diode SMCJ24A-E3/57T DO-214AB 26.7 V 1.5 kWConrad Electronic -71% 0,34 € 0,10 € zzgl. MwSt. 732 Stück auf Lager Sofort-Lieferung morgen | DO-214AB | 24 V | 38.9 V | 1.5 kW | Oberflächenmontage | - | - | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE36A DO-201 34.2 V 1.5 kWConrad Electronic zzgl. MwSt. 1053 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 30.8 V | 49.9 V | 1.5 kW | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE33CA DO-201 31.4 V 1.5 kWConrad Electronic -9% zzgl. MwSt. 335 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 28.2 V | 45.7 V | 1.5 kW | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE36CA DO-201 34.2 V 1.5 kWConrad Electronic zzgl. MwSt. 96 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 30.8 V | 49.9 V | 1.5 kW | Durchführungsloch | RoHS | - | |||

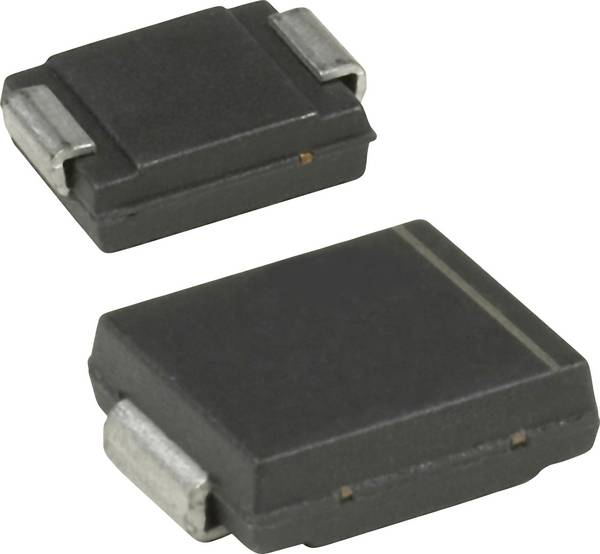

 Abb. ähnlich Vishay TVS-Diode SMCJ18A-E3/57T DO-214AB 20 V 1.5 kWConrad Electronic -68% 0,34 € 0,11 € zzgl. MwSt. 822 Stück auf Lager Sofort-Lieferung morgen | DO-214AB | 18 V | 29.2 V | 1.5 kW | Oberflächenmontage | - | - | |||
 Taiwan Semiconductor TVS-Diode 1.5SMC15A Tape on Full reelConrad Electronic zzgl. MwSt. 6200 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 100Vielfache: 100 | - | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Littelfuse TVS-Diode P6KE20A DO-15 21 V 600 W PackageConrad Electronic -32% zzgl. MwSt. 3716 Stück auf Lager Sofort-Lieferung morgen Min: 3 | DO-15 | 17.1 V | 27.7 V | 600 W | - | - | Package | |||
 Abb. ähnlich STMicroelectronics TVS-Diode 1.5KE15A DO-201 14.3 V 1.5 kWConrad Electronic -49% zzgl. MwSt. 1005 Stück auf Lager Sofort-Lieferung morgen Min: 7 | DO-201 | 12.8 V | 27.2 V | 1.5 kW | Durchführungsloch | - | - | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE33A DO-201 31.4 V 1.5 kWConrad Electronic zzgl. MwSt. 109 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-201 | 28.2 V | 45.7 V | 1.5 kW | Durchführungsloch | RoHS | - | |||
 Littelfuse TVS-Diode SMBJ24A DO-214AA 29.5 V 600 W Tape on Full reelConrad Electronic zzgl. MwSt. 211 Stück auf Lager Sofort-Lieferung morgen Min: 3 | DO-214AA | 24 V | 38.9 V | 600 W | - | - | Tape on Full reel | |||
 Taiwan Semiconductor TVS-Diode P6SMB43CA Tape on Full reelConrad Electronic zzgl. MwSt. 5200 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 100 | - | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE56CA DO-201 53.2 V 1.5 kWConrad Electronic -33% zzgl. MwSt. 143 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 47.8 V | 77 V | 1.5 kW | Durchführungsloch | RoHS | - | |||
 Littelfuse TVS-Diode 1.5KE27CA DO-201 28.4 V 1500 W PackageConrad Electronic zzgl. MwSt. 733 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 23.1 V | 37.5 V | 1500 W | - | - | Package | |||
 Littelfuse TVS-Diode 1.5KE22CA DO-201 23.1 V 1500 W PackageConrad Electronic zzgl. MwSt. 1121 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 18.8 V | 30.6 V | 1500 W | - | - | Package | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ58A-E3/52 DO-214AA 64.4 V 600 WConrad Electronic -71% 0,14 € 0,04 € zzgl. MwSt. 608 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 58 V | 93.6 V | 600 W | Oberflächenmontage | - | - | |||
 Littelfuse TVS-Diode 1.5KE30A DO-201 31.5 V 1500 W PackageConrad Electronic -35% zzgl. MwSt. 769 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 25.6 V | 41.4 V | 1500 W | - | - | Package | |||
 Littelfuse TVS-Diode 1.5KE56A DO-201 58.8 V 1500 W PackageConrad Electronic -43% zzgl. MwSt. 1184 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 47.8 V | 77 V | 1500 W | - | - | Package | |||
 Abb. ähnlich Littelfuse TVS-Diode P6KE6.8A DO-204AC 6.45 V 600 WConrad Electronic zzgl. MwSt. 262 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-204AC | 5.8 V | 10.5 V | 600 W | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Diotec TVS-Diode P6SMBJ60CA DO-214AA 74 V 600 WConrad Electronic zzgl. MwSt. 2650 Stück auf Lager Sofort-Lieferung morgen Min: 30 | DO-214AA | 60 V | 96.80 V | 600 W | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE39CA DO-201 37.1 V 1.5 kWConrad Electronic zzgl. MwSt. 1600 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 33.3 V | 69.7 V | 1.5 kW | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Diotec TVS-Diode P6KE12CA DO-15 11.4 V 600 WConrad Electronic -32% zzgl. MwSt. 3690 Stück auf Lager Sofort-Lieferung morgen Min: 15 | DO-15 | 10.2 V | 16.7 V | 600 W | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE27A DO-201 25.7 V 1.5 kWConrad Electronic zzgl. MwSt. 296 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-201 | 23.1 V | 37.5 V | 1.5 kW | Durchführungsloch | RoHS | - | |||
 Littelfuse TVS-Diode 1.5KE27A DO-201 28.4 V 1500 W PackageConrad Electronic -14% zzgl. MwSt. 979 Stück auf Lager Sofort-Lieferung morgen | DO-201 | 23.1 V | 37.5 V | 1500 W | - | - | Package | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ30CA-E3/52 DO-214AA 33.3 V 600 WConrad Electronic -87% 0,39 € 0,05 € zzgl. MwSt. 667 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 30 V | 48.4 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Diotec TVS-Diode 1.5KE22 D5.4x7.5 24.20 V 1500 WConrad Electronic -32% zzgl. MwSt. 1018 Stück auf Lager Sofort-Lieferung morgen Min: 10 | D5.4x7.5 | 17.8 V | - | 1500 W | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Diotec TVS-Diode P4SMAJ150CA DO-214AC 185 V 400 WConrad Electronic -31% zzgl. MwSt. 6250 Stück auf Lager Sofort-Lieferung morgen Min: 30 | DO-214AC | 150 V | - | 400 W | Oberflächenmontage | RoHS | - | |||
 Taiwan Semiconductor TVS-Diode SMBJ30A Tape on Full reelConrad Electronic -27% zzgl. MwSt. 10 Stück auf Lager Sofort-Lieferung morgen Min: 10 | - | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Taiwan Semiconductor TVS-Diode SMBJ5.0A Tape on Full reelConrad Electronic zzgl. MwSt. 104 Stück auf Lager Sofort-Lieferung morgen Min: 5 | - | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Diotec TVS-Diode 1.5KE350CA D5.4x7.5 368 V 1500 WConrad Electronic -61% 0,55 € 0,21541 € zzgl. MwSt. 838 Stück auf Lager Sofort-Lieferung morgen | D5.4x7.5 | 300 V | - | 1500 W | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Diotec TVS-Diode SMF12CA SOD-123FL 14.70 V 200 WConrad Electronic zzgl. MwSt. 1199 Stück auf Lager Sofort-Lieferung morgen Min: 30 | SOD-123FL | 12 V | - | 200 W | Oberflächenmontage | RoHS | - | |||
 Taiwan Semiconductor TVS-Diode SMBJ43CA Tape on Full reelConrad Electronic zzgl. MwSt. 26400 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 100Vielfache: 100 | - | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich STMicroelectronics TVS-Diode SM6T12A DO-214AA 11.4 V 600 WConrad Electronic zzgl. MwSt. 5000 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 100Vielfache: 100 | DO-214AA | 10.2 V | 21.7 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE18A DO-201 17.1 V 1.5 kWConrad Electronic zzgl. MwSt. 274 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-201 | 15.3 V | 25.2 V | 1.5 kW | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ5.0A-E3/52 DO-214AA 6.4 V 600 WConrad Electronic -71% 0,14 € 0,04 € zzgl. MwSt. 553 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 5 V | 9.2 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Diotec TVS-Diode P6KE200A DO-15 210 V 600 W TapeConrad Electronic zzgl. MwSt. 2776 Stück auf Lager Sofort-Lieferung morgen Min: 20 | DO-15 | 171 V | 274 V | 600 W | Durchsteckmontage | RoHS | Tape | |||
 Abb. ähnlich Littelfuse TVS-Diode P6KE15A DO-15 14.3 V 600 WConrad Electronic zzgl. MwSt. 313 Stück auf Lager Sofort-Lieferung morgen Min: 3 | DO-15 | 12.8 V | 21.2 V | 600 W | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Vishay TVS-Diode SMAJ15A-E3/61 DO-214AC 16.7 V 400 WConrad Electronic -86% 0,28 € 0,04 € zzgl. MwSt. 1777 Stück auf Lager Sofort-Lieferung morgen | DO-214AC | 15 V | 24.4 V | 400 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ18A-E3/52 DO-214AA 20 V 600 WConrad Electronic -71% 0,14 € 0,04 € zzgl. MwSt. 718 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 18 V | 29.2 V | 600 W | Oberflächenmontage | - | - | |||
 Taiwan Semiconductor TVS-Diode 1.5KE18A DO-201 Tape on Full reelConrad Electronic zzgl. MwSt. 24 Stück auf Lager Sofort-Lieferung morgen Min: 5 | DO-201 | - | - | - | Durchsteckmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Diotec TVS-Diode 5KP30A D8x7.5 38.30 V 5 kW TapeConrad Electronic zzgl. MwSt. 360 Stück auf Lager Sofort-Lieferung morgen Min: 10 | D8x7.5 | 30 V | 48.4 V | 5 kW | Durchsteckmontage | RoHS | Tape | |||
 Taiwan Semiconductor TVS-Diode SMAJ15CA Tape on Full reelConrad Electronic zzgl. MwSt. 40 Stück auf Lager Sofort-Lieferung morgen Min: 15 | - | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Vishay TVS-Diode SMCJ15A-E3/57T DO-214AB 16.7 V 1.5 kWConrad Electronic -71% 0,34 € 0,10 € zzgl. MwSt. 841 Stück auf Lager Sofort-Lieferung morgen | DO-214AB | 15 V | 24.4 V | 1.5 kW | Oberflächenmontage | - | - | |||
 Bourns TVS-Diode SMAJ5.0CA DO-214AC 6.4 V 400 WConrad Electronic zzgl. MwSt. 40 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-214AC | 5 V | - | 400 W | Leiterplattenmontage | RoHS | - | |||
 Taiwan Semiconductor TVS-Diode P6KE15CA DO-15 Tape on Full reelConrad Electronic -32% zzgl. MwSt. 35 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-15 | - | - | - | Durchsteckmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Diotec TVS-Diode BZW06-15B DO-15 18.90 VConrad Electronic -32% zzgl. MwSt. 3646 Stück auf Lager Sofort-Lieferung morgen Min: 15 | DO-15 | 15.3 V | - | - | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Vishay TVS-Diode SMCJ40CA-E3/57T DO-214AB 44.4 V 1.5 kWConrad Electronic 0,13 € zzgl. MwSt. 840 Stück auf Lager Sofort-Lieferung morgen | DO-214AB | 40 V | 64.5 V | 1.5 kW | Oberflächenmontage | - | - | |||
 Taiwan Semiconductor TVS-Diode P6KE15A DO-15 Tape on Full reelConrad Electronic -28% zzgl. MwSt. 22 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-15 | - | - | - | Durchsteckmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Littelfuse TVS-Diode 1.5KE30A DO-201 28.5 V 1.5 kWConrad Electronic zzgl. MwSt. 227 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-201 | 25.6 V | 41.4 V | 1.5 kW | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Diotec TVS-Diode 1.0SMBJ5.0A DO-214AA 7 V 1000 WConrad Electronic -39% 0,08 € 0,04877 € zzgl. MwSt. 2588 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 5 V | - | 1000 W | Oberflächenmontage | RoHS | - | |||
 Abb. ähnlich Littelfuse TVS-Diode P6KE15CA DO-15 14.3 V 600 WConrad Electronic -9% zzgl. MwSt. 911 Stück auf Lager Sofort-Lieferung morgen | DO-15 | 12.8 V | 21.2 V | 600 W | Durchführungsloch | RoHS | - | |||
 Littelfuse TVS-Diode SLD24-018 P600 29.5 V 5000 WConrad Electronic -61% 2,76 € 1,08 € zzgl. MwSt. 800 Stück auf Lager Sofort-Lieferung morgen Min: 800Vielfache: 800 | P600 | 24 V | 38.9 V | 5000 W | - | - | - | |||
 Taiwan Semiconductor TVS-Diode SMBJ15A Tape on Full reelConrad Electronic zzgl. MwSt. 153 Stück auf Lager Sofort-Lieferung morgen Min: 10 | - | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Diotec TVS-Diode 1.5KE24CA D5.4x7.5 25.20 V 1500 WConrad Electronic zzgl. MwSt. 411 Stück auf Lager Sofort-Lieferung morgen Min: 10 | D5.4x7.5 | 20.5 V | 33.20 V | 1500 W | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Diotec TVS-Diode 5KP18CA D8x7.5 23.30 V 5 kW Tape and ReelConrad Electronic -63% zzgl. MwSt. 40 Stück auf Lager Sofort-Lieferung morgen Min: 10 | D8x7.5 | 18 V | 29.2 V | 5 kW | Durchsteckmontage | RoHS | Tape and Reel | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ12A-E3/52 DO-214AA 13.3 V 600 WConrad Electronic -71% 0,14 € 0,04 € zzgl. MwSt. 616 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 12 V | 19.9 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Littelfuse TVS-Diode P6KE6.8CA DO-204AC 6.45 V 600 WConrad Electronic zzgl. MwSt. 30 Stück auf Lager Sofort-Lieferung morgen Min: 3 | DO-204AC | 5.8 V | 10.5 V | 600 W | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ5.0CA-E3/52 DO-214AA 6.4 V 600 WConrad Electronic -69% 0,16 € 0,05 € zzgl. MwSt. 667 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 5 V | 9.2 V | 600 W | Oberflächenmontage | - | - | |||

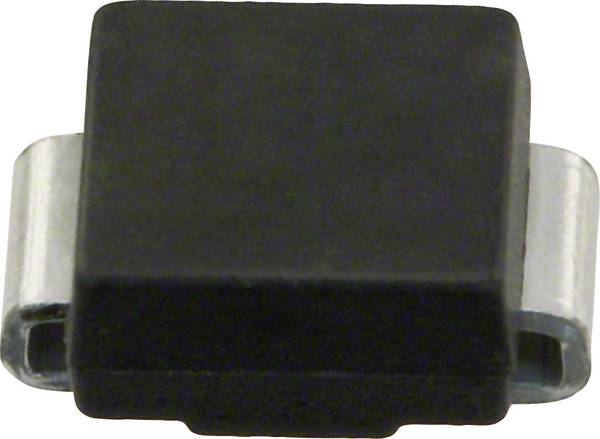

 Abb. ähnlich Vishay TVS-Diode SMBJ24A-E3/52 DO-214AA 26.7 V 600 WConrad Electronic -71% 0,14 € 0,04 € zzgl. MwSt. 693 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 24 V | 38.9 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich MCC TVS-Diode SM712-TP Tape on Full reelConrad Electronic -61% 0,84 € 0,33128 € zzgl. MwSt. 2899 Stück auf Lager Sofort-Lieferung morgen | - | - | - | - | - | - | Tape on Full reel | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ12CA-E3/52 DO-214AA 13.3 V 600 WConrad Electronic -69% 0,16 € 0,05 € zzgl. MwSt. 623 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 12 V | 19.9 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Vishay TVS-Diode SMBJ26A-E3/52 DO-214AA 28.9 V 600 WConrad Electronic -71% 0,14 € 0,04 € zzgl. MwSt. 502 Stück auf Lager Sofort-Lieferung morgen | DO-214AA | 26 V | 42.1 V | 600 W | Oberflächenmontage | - | - | |||
zzgl. MwSt. 15700 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 100Vielfache: 100 | DO-214AC | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Diotec TVS-Diode 1.5KE15CA D5.4x7.5 15.80 VConrad Electronic zzgl. MwSt. 764 Stück auf Lager Sofort-Lieferung morgen | D5.4x7.5 | 12.8 V | - | - | Durchsteckmontage | RoHS | - | |||
 Littelfuse TVS-Diode P6KE36A DO-15 37.8 V 600 WConrad Electronic -38% zzgl. MwSt. 3867 Stück auf Lager Sofort-Lieferung morgen Min: 3 | DO-15 | 30.8 V | 49.9 V | 600 W | - | - | - | |||
zzgl. MwSt. 10500 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 50Vielfache: 50 | DO-204AC | - | - | - | Leiterplattenmontage | RoHS | Tape on Full reel | |||
 Taiwan Semiconductor TVS-Diode 1.5KE15A DO-201 Tape on Full reelConrad Electronic zzgl. MwSt. 20 Stück auf Lager Sofort-Lieferung morgen Min: 5 | DO-201 | - | - | - | Durchsteckmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich STMicroelectronics TVS-Diode SM6T27CA DO-214AA 25.7 V 600 WConrad Electronic -29% zzgl. MwSt. 70 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-214AA | 23.1 V | 48.3 V | 600 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Diotec TVS-Diode 1.5KE20CA D5.4x7.5 21 VConrad Electronic zzgl. MwSt. 363 Stück auf Lager Sofort-Lieferung morgen Min: 10 | D5.4x7.5 | 17.1 V | - | - | Durchsteckmontage | RoHS | - | |||
 Abb. ähnlich Vishay TVS-Diode SMAJ24CA-E3/61 DO-214AC 26.7 V 400 WConrad Electronic -69% 0,13 € 0,04 € zzgl. MwSt. 1779 Stück auf Lager Sofort-Lieferung morgen | DO-214AC | 24 V | 38.9 V | 400 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Diotec TVS-Diode P6KE24CA DO-15 22.8 V 600 WConrad Electronic zzgl. MwSt. 2674 Stück auf Lager Sofort-Lieferung morgen Min: 15 | DO-15 | 20.5 V | 33.2 V | 600 W | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Vishay TVS-Diode SMCJ36A-E3/57T DO-214AB 40 V 1.5 kWConrad Electronic -71% 0,34 € 0,10 € zzgl. MwSt. 825 Stück auf Lager Sofort-Lieferung morgen | DO-214AB | 36 V | 58.1 V | 1.5 kW | Oberflächenmontage | - | - | |||
 Taiwan Semiconductor TVS-Diode 1.5KE30CA DO-201 Tape on Full reelConrad Electronic zzgl. MwSt. 4300 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 25 | DO-201 | - | - | - | Durchsteckmontage | RoHS | Tape on Full reel | |||
 Littelfuse TVS-Diode 1.5KE300CA DO-201 315 V 1500 W PackageConrad Electronic zzgl. MwSt. 39 Stück auf Lager Sofort-Lieferung morgen Min: 10 | DO-201 | 256 V | 414 V | 1500 W | - | - | Package | |||
 Abb. ähnlich Nexperia TVS-Diode PESD3V3S2UT,215 SOT-23 5.2 V 330 WConrad Electronic -8% zzgl. MwSt. 178800 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 500Vielfache: 500 | SOT-23 | 3.3 V | 20 V | 330 W | Oberflächenmontage | - | - | |||
 Abb. ähnlich Diotec TVS-Diode 1.5KE22CA D5.4x7.5 23.10 V 1500 WConrad Electronic zzgl. MwSt. 1135 Stück auf Lager Sofort-Lieferung morgen Min: 10 | D5.4x7.5 | 18.8 V | - | 1500 W | Durchsteckmontage | RoHS | - | |||
 Taiwan Semiconductor TVS-Diode BZW04-33B Tape on Full reelConrad Electronic zzgl. MwSt. 6100 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 50 | - | - | - | - | Durchsteckmontage | RoHS | Tape on Full reel | |||
 Littelfuse TVS-Diode P6KE15CA DO-15 15.8 V 600 WConrad Electronic -41% zzgl. MwSt. 3925 Stück auf Lager Sofort-Lieferung morgen Min: 3 | DO-15 | 12.8 V | 21.2 V | 600 W | - | - | - | |||
 Abb. ähnlich Diotec TVS-Diode BZW06-9V4B DO-15 11.60 VConrad Electronic -32% zzgl. MwSt. 3918 Stück auf Lager Sofort-Lieferung morgen Min: 15 | DO-15 | 9.4 V | - | - | Durchsteckmontage | RoHS | - | |||
 Taiwan Semiconductor TVS-Diode 1.5KE6.8A DO-201 Tape on Full reelConrad Electronic zzgl. MwSt. 2100 Stück auf Lager Sofort-Lieferung Do., 24. Sep. Min: 25Vielfache: 25 | DO-201 | - | - | - | Durchsteckmontage | RoHS | Tape on Full reel | |||
 Abb. ähnlich Diotec TVS-Diode P6KE15CA DO-15 14.3 V 600 WConrad Electronic zzgl. MwSt. 361 Stück auf Lager Sofort-Lieferung morgen Min: 15 | DO-15 | 12.8 V | 21.2 V | 600 W | Durchführungsloch | RoHS | - | |||
 Abb. ähnlich Diotec TVS-Diode P6KE110C DO-15 121 V 600 WConrad Electronic zzgl. MwSt. 3949 Stück auf Lager Sofort-Lieferung morgen Min: 20 | DO-15 | 89.2 V | 158.00 V | 600 W | Durchsteckmontage | RoHS | - | |||
Ratgeber
Die Abkürzung TVS steht in der Elektronik für Transient Voltage Suppressor. Darunter ist eine Komponente zu verstehen, die sehr kurz andauernde Spannungsspitzen unterdrückt und damit Schäden vor allem an Halbleiter-Bauelementen verhindert. Als TVS-Diode ist sie sehr häufig in energie- und informationstechnischen Systemen zu finden. In unserem Ratgeber informieren wir Sie über Funktion und Einsatz dieser Diode.
TVS-Dioden schützen empfindliche Bauelemente in der Elektronik, zum Beispiel Halbleiter.
Sie sind so konzipiert, dass sie auf kurze Spannungsspitzen – den sogenannten Transienten – reagieren und die Spannung auf einen bestimmten Wert begrenzen, bevor sie in den Stromkreis gelangen. Sie funktionieren ähnlich wie Filter in Luft- oder Wasserleitungen.
Im Vergleich zu Standard-Dioden verfügen diese Komponenten über eine größere Querschnittsfläche des P-N-Übergangs.
Deshalb können sie auch hohe Ströme mit bis zu mehreren Kilowatt Leistung sicher zur Erde ableiten und damit die Gefahr von Schäden minimieren.
Zudem reagieren sie sehr schnell auf Spannungsspitzen, die typische Reaktionszeit liegt bei etwa einer Pikosekunde, dem billionsten Teil einer Sekunde.
rot: ohne TVS-Diode | blau: mit TVS-Diode | y-Achse: Spannung | x-Achse: Zeit
1. Transiente Spannung + | 2. Transiente Spannung - | 3. Geklemmte Spannung + | 4. Geklemmte Spannung - | 5. Spitzenstrom | 6. zu schützender Schaltkreis
Spannungsspitzen können immer mal wieder auftreten, selten durch indirekte Blitzeinschläge, häufiger durch Einschaltvorgänge von angeschlossenen Verbrauchern. In der Regel verursachen diese Transienten keine Schäden, da Netzstromkreise durch Schutzschalter abgesichert sind. Die größte Gefahr geht vielmehr von Spannungsspitzen aus, die unmittelbar an elektronischen Geräten entstehen – statische Entladungen, deren Spannung bis zu 35 Kilovolt betragen kann.
Experten bezeichnen diese Entladungen als triboelektrischen Effekt. Es handelt sich dabei um eine Art von Kontaktelektrisierung, bei der sich bestimmte Materialien elektrisch aufladen, wenn sie von einem anderen Material getrennt werden. Wenn Sie zum Beispiel mit einem Plastikkamm durch das Haar fahren, kann sich Triboelektrizität aufbauen. Ähnliches passiert oft nach einem Gang über den Teppichboden. Der menschliche Körper wird dabei wie ein Kondensator aufgeladen, die Stromstärke ist zwar äußerst gering, doch dafür können Spannungen von mehreren Tausend Volt entstehen. Wird nun ein metallischer Gegenstand berührt, springt ein kleiner, in der Regel sogar hörbarer Funken über, der Körper entlädt sich.
Einige elektronische Geräte, vor allem jene mit CMOS-Schaltkreisen und MOSFETs, können durch statische Hochspannungs-Pulse zerstört werden.
Die Erdung durch ein spezielles Armband ist deshalb gängige Praxis beim Umgang mit nicht an Erde angeschlossenen integrierten Schaltkreisen. Im Platinen-Layout sollte immer ein TVS-Bauelement wie die TVS-Diode parallel zur Stromversorgung eingeplant und mit der späteren Masse verbunden sein, in der Regel mit dem Chassis. Erfolgt dann später eine Berührung unter elektrostatischer Aufladung, wird die Spannungsspitze sicher aufgefangen und an die Erde abgeleitet. Dies gilt auch für die Berührung metallischer Teile wie Steckverbinder.
Eine TVS-Diode kann entweder unidirektional oder bidirektional arbeiten. Die unidirektionale Diode (Abbildung links) wirkt wie eine Zener-Diode als Gleichrichter in Durchlassrichtung, wird aber so hergestellt und getestet, dass sie sehr hohen Spitzenströmen standhält, teilweise bis zu 5000 Watt. Diese Belastung sollte allerdings immer nur sehr kurze Zeit erfolgen.
Eine bidirektionale TVS-Diode (Abbildung rechts) kann man sich als zwei in Reihe geschaltete, entgegengesetzte Zenerdioden vorstellen. Obwohl diese Darstellung schematisch korrekt ist, werden diese Dioden als ein einziges Bauteil hergestellt.
Großer Vorteil einer TVS-Diode: Sie kann schneller auf Überspannungen beziehungsweise Transienten reagieren als herkömmliche Überspannungsschutzgeräte wie Varistoren oder Gasentladungsröhren. Die Ansprechzeit bei Überspannungen beträgt wie bereits erwähnt etwa eine Pikosekunde, in einer praktischen Schaltung wird die Reaktionszeit allerdings durch die Induktivität der TVS-Diodenleitungen begrenzt.
Unidirektionale Charakteristik
Bidirektionale Charakteristik
Ist eine nahezu unmittelbare Ansprechzeit erforderlich, kann die sogenannte Rail-to-Rail-Schaltung helfen.
Es handelt sich dabei um eine Kombination aus zwei TVS-Dioden und einer Klemmdiode.
Die Ansprechzeit ist so gering, dass sie bestens mit den Frequenzen in Ultra-High-Speed-Datenleitungen zurechtkommt.
Es gibt aber auch Nachteile: Durch die hohen Frequenzen steigen die parasitären Kapazitäten der Schaltung, außerdem ist der Überspannungsschutz vergleichsweise gering.
Da diese Dioden Spannungsspitzen sehr gut ableiten, ist ihr Einbau vor allem dann zu empfehlen, wenn die Geräte für den Verkauf innerhalb der Europäischen Union vorgesehen sind.
Maßgeblich ist hier die Prüfung auf elektromagnetische Verträglichkeit, kurz EMV. Die nach IEC/DIN EN 61000-4-2 beziehungsweise VDE 0847-4-2 erfolgreich geprüften Produkte dürfen dann das entsprechende CE-Zeichen tragen.
Die Eingruppierung erfolgt dabei in einem der vier Level:
| Elektrostatische Entladung ESD (IEC/DIN EN 61000-4-2; VDE 0847-4-2) | ||||
|---|---|---|---|---|
| Kontaktentladung | Luftentladung | |||
| Level | Kontaktspannung | Teststrom | Testspannung | Teststrom |
| 1 | ± 2 kV | 7,5 A | ± 2 kV | 7,5 A |
| 2 | ± 4 kV | 15 A | ± 4 kV | 15 A |
| 3 | ± 6 kV | 22,5 A | ± 6 kV | 22,5 A |
| 4 | ± 8 kV | 30 A | ± 8 kV | 30 A |
Es sind zahlreiche Versionen von TVS-Dioden verfügbar, sowohl in klassischer Bauweise mit axialen Anschlussdrähten als auch in Chip-Form zur Durchsteckmontage oder für die SMD-Fertigung. Hinsichtlich der elektrischen Eigenschaften sind folgende Angaben zu beachten:
Klemmenspannung
Die Klemmenspannung ist gleich der Differenz zwischen der Quellenspannung und dem internen Spannungsabfall. Letzterer ist das Produkt aus dem Innenwiderstand der Spannungsquelle und dem zugeführten elektrischen Strom. Die Klemmenspannung ist nie höher als die Quellenspannung. Bei einem Solarmodul beispielsweise beträgt die Klemmenspannung etwa 25 Volt, während die Quellenspannung 37 Volt beträgt. Handelsübliche TVS-Dioden verfügen über Klemmenspannungen zwischen 8,2 und 776 Volt.
Sperr- und Durchbruchspannung
Mit Sperrspannung wird eine elektrische Spannung bezeichnet, die über einem in Sperrrichtung gepolten P-N-Übergang anliegt. Ab einer bestimmten charakteristischen Spannung kommt es allerdings zum Durchbruch: Der Strom steigt schnell und weit über den Sättigungswert. Dies kann bei einem Überspannungsschutz zur thermischen Zerstörung der Diode führen.
Leistung
TVS-Dioden können große elektrische Leistungen verarbeiten, die Skala reicht von 350 bis zu 5000 Watt. Gängige Ausführungen liegen bei 600 und 1500 Watt.
