Ziehl MU2000K T236056 Messumformer kaufen

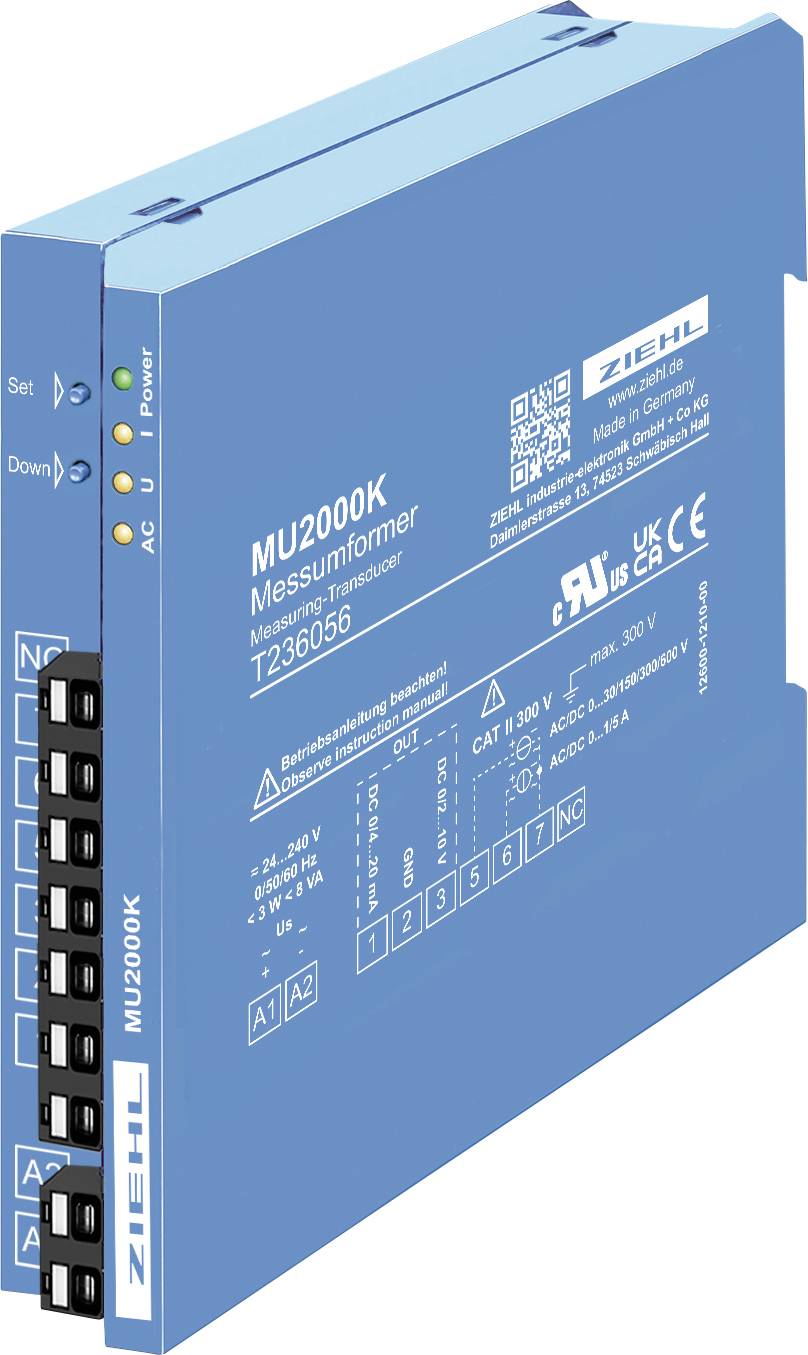

Blaues ZENI M2000K-Messmodul in 3D-Darstellung, mit Klemmleiste und Status-LEDs an der Vorderkante.

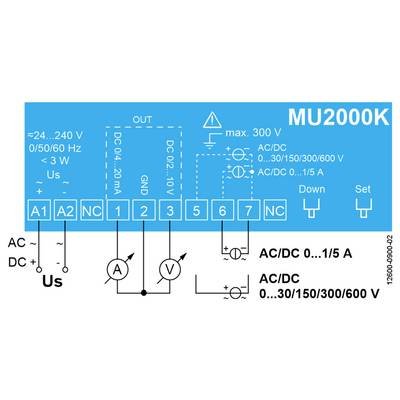

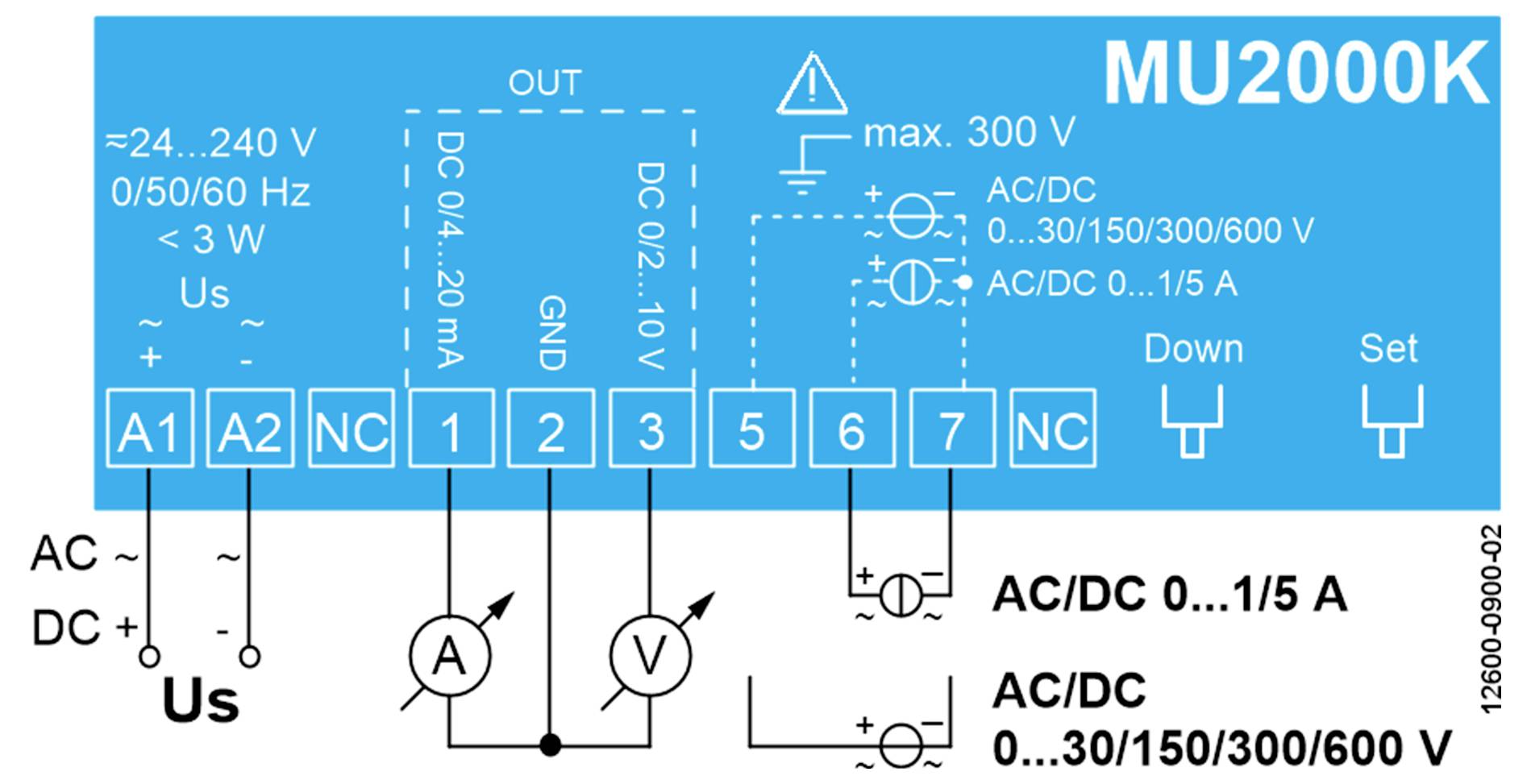

Schaltplan für ein MU2000K-Stromzähler, der AC/DC-Versorgungsklemmen A1, A2, NC und Eingangsklemmen für Strom- und Spannungsmessung zeigt.

1/2

Produkt-Art

Messumformer

Typ

MU2000K

Mess-Eingänge

Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Ausgänge

Ausgangssignale 0/2-10 V und 0/4-20 mA sind potentialgetrennt von Messeingang und Steuerspannung

Betriebsspannung (Details)

24 V/DC 48 V/DC 110 V/AC 230 V/AC 24 V/AC 48 V/AC 110 V/DC 230 V/DC

Datenblatt (PDF)

Sofort-Lieferung morgen

11 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (168,06 € / Stück)

168,06 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Universal-Messumformer Typ MU2000K AC und DC

AC und DC-Messung ohne umschalten möglich
Nullpunkt und FullScale für weitere Messbereiche können vom Anwender beliebig skaliert werden
Potentialtrennung zwischen Eingang, Ausgang und Steuerspannung

Technische Daten

Steuerspannung Us: AC/DC 24V-240 V, 0/50/60 Hz < 3 W < 8 VA; DC 20,4 - 297 V, AC 20 - 264 V
Messeingang Spannung: AC/DC 0-30/150/300/600 V, 80-120 V, Ri = 500 kΩ, max. 600 V;max. 300 V gegen GND
Genauigkeit: DC ≤ 0,1% AC ≤ 0,5% (50/60 Hz) vom Endwert;Temperaturdrift < 0,02 %K
Messeingang Strom: AC/DC 1A, 5A, max. 7,5A/4s, 25A/1s, 30 mΩ
Genauigkeit: DC ≤ 0,1% AC ≤ 0,5% (50/60 Hz) vom Endwert;Temperaturdrift < 0,02 %K.

Typ: MU2000K

Produkt-Art: Messumformer

Mess-Eingänge: Messeingang Spannung: AC/DC 0-30/150/300/600 V. 80-120 V. Ri = 500 kΩ. max. 600 V;max. 300 V gegen GND Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K Messeingang Strom: AC/DC 1A. 5A. max. 7.5A/4s. 25A/1s. 30 mΩ Genauigkeit: DC ≤ 0.1% AC ≤ 0.5% (50/60 Hz) vom Endwert;Temperaturdrift < 0.02 %K

Ausgänge: Ausgangssignale 0/2-10 V und 0/4-20 mA sind potentialgetrennt von Messeingang und Steuerspannung

Betriebsspannung (Details): 24 V/DC
48 V/DC
110 V/AC
230 V/AC
24 V/AC
48 V/AC
110 V/DC
230 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 1462373 Ziehl MU2000K T236056 Messumformer

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1462373 Ziehl MU2000K T236056 Messumformer

Beschreibung

Messumformer MU2000K können als Eingangssignale Gleich- und Wechselspannungen bis 600 V sowie Gleich- und Wechselströme 0…1/5 A messen. Es stehen vorprogrammierte Messbereiche zur Verfügung. Weitere Messbereiche können einfach skaliert werden.

Die Ausgangssignale 0/2-10 V und 0/4-20 mA sind potentialgetrennt von Messeingang und Steuerspannung. Mit seinem Universalnetzteil AC/ DC 24-240 V kann der Messumformer an allen gängigen Versorgungsspannungen betrieben werden.

Der MU2000K eignet sich z.B. für die Messung von Spannungen und Ladeströmen an Batterien. Als Messumformer für AC-Signale kann er Spannungen und Ströme in Eigenerzeugungsanlagen erfassen.

Hinweise

Nullpunkt und FullScale für weitere Messbereiche können vom Anwender beliebig skaliert werden.
