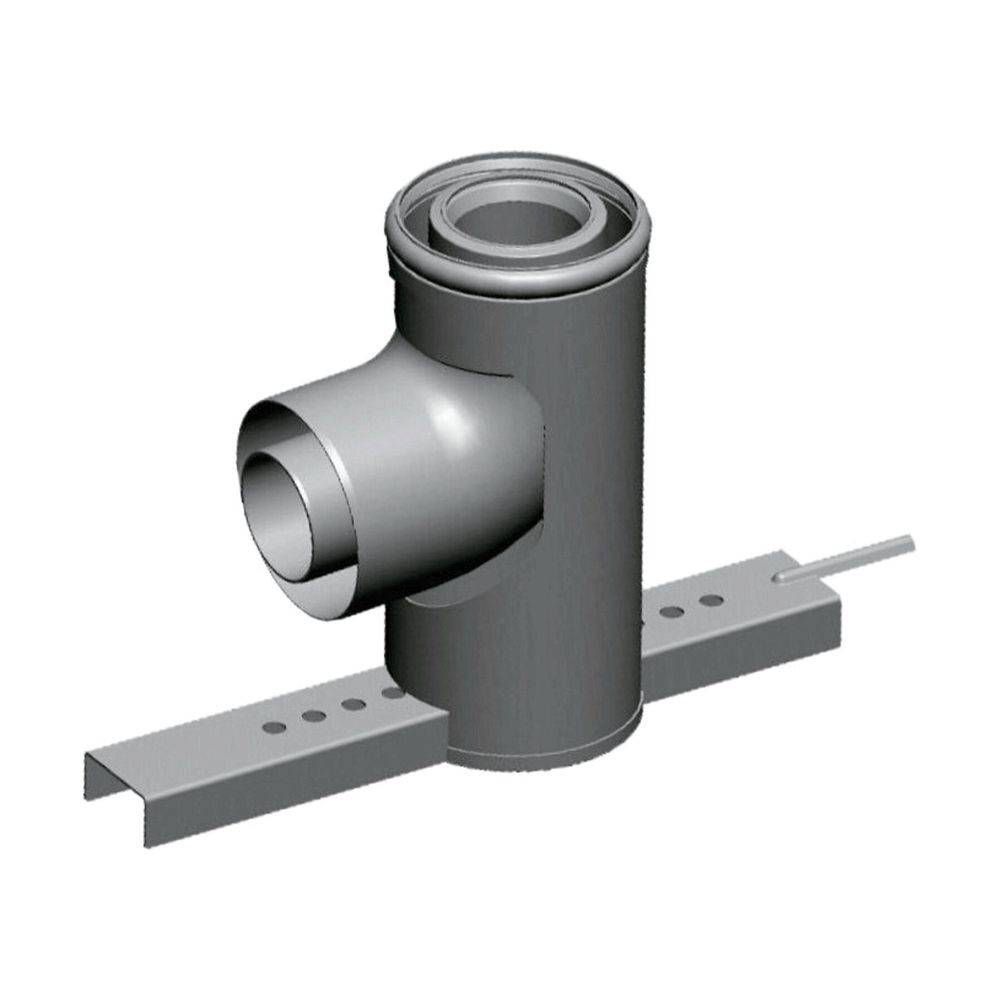

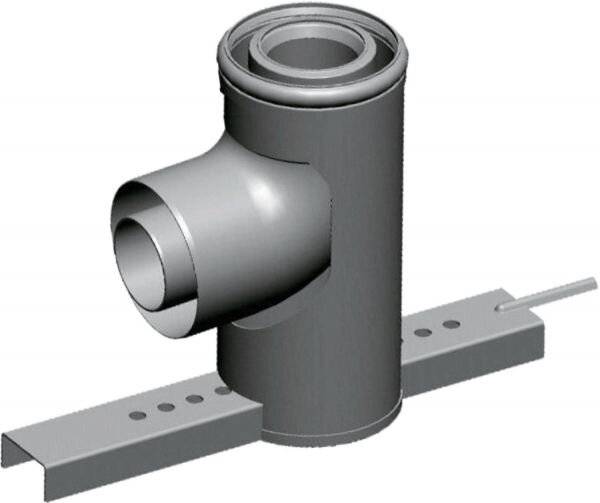

Wolf Stützbogen konzentrisch DN 60/100, 87 Grad, mit Auflageschiene

Der Wolf Stützbogen konzentrisch DN 60/100 mit einem Winkel von 87 Grad und integrierter Auflageschiene ist ein Bauteil für Abgassysteme, speziell für Brennwertgeräte. Er eignet sich zur sicheren und stabilen Führung von Luft- und Abgasleitungen mit einem Durchmesser von 60/100 mm. Das Produkt ist für den Dauerbetrieb mit Mediumtemperaturen bis zu 120 °C ausgelegt und findet Anwendung in Heizungsanlagen, die eine zuverlässige Luft-/Abgasführung erfordern.
Wie ist der Wolf Stützbogen konstruiert?Der Stützbogen besteht aus einem nahtlos gefertigten Innenrohr aus Polypropylen (PP), das als Kunststoffmaterial eine hohe Beständigkeit gegenüber Kondensat und Überdruck bietet. Das Außenrohr ist aus beschichtetem Aluminium gefertigt, was für einen effektiven Oberflächenschutz sorgt. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der eine dauerhafte Abdichtung sicherstellt. Die Wanddicke des Innenrohrs beträgt 1,5 mm, was zur Stabilität und Langlebigkeit des Bauteils beiträgt.
Welche Funktionen und Ausstattungsmerkmale bietet der Stützbogen?Der Stützbogen ist mit einer Auflageschiene ausgestattet, die für eine sichere Befestigung und Unterstützung sorgt. Er verfügt über eine schräge Lippenstellung mit einem einzelnen Lippenring, der die Verbindung zwischen den Rohren abdichtet. Die Verbindung der Außenrohre erfolgt über eine Muffe mit Abdichtung. Das Bauteil ist für den Betrieb unter Überdruck und im kondensierenden (nassen) Zustand geeignet, jedoch nicht für Unterdruck oder trockene Betriebszustände. Messpunkte oder Inspektionsöffnungen sind nicht vorhanden.
Für welche Einsatzbereiche ist der Wolf Stützbogen geeignet?Das Produkt ist Teil der Luft- und Abgasführungssysteme für Brennwertgeräte und wird dort eingesetzt, wo eine konzentrische Führung der Luft- und Abgasleitungen mit einem Durchmesser von 60/100 mm erforderlich ist. Typische Anwendungen sind Heizungsanlagen in Wohn- und Gewerbegebäuden, die eine sichere und dauerhafte Ableitung der Abgase bei gleichzeitigem Luftzufuhrbedarf benötigen.
Technische Daten
Winkel des Bogens: 87 Grad
Durchmesser Anschluss 1 und 2: 60/100 mm
Material Innenrohr: Polypropylen (PP), nahtlos
Material Außenrohr: Aluminium, beschichtet
Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Wanddicke Innenrohr: 1,5 mm
Maximale Mediumtemperatur (Dauerbetrieb): 120 °C
Lippenstellung: schräg
Anzahl der Lippen: 1
Mit Lippenring: ja
Mit Stütze (Auflageschiene): ja
Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung

Der Wolf Stützbogen konzentrisch DN 60/100 mit 87 Grad Winkel und Auflageschiene bietet eine stabile und langlebige Lösung für die Luft- und Abgasführung in Brennwertanlagen. Die Kombination aus hochwertigen Materialien wie Polypropylen und Aluminium sowie die Eignung für Mediumtemperaturen bis 120 °C ermöglichen eine sichere Funktion. Die integrierte Auflageschiene unterstützt die Montage und Stabilität des Systems.
