Wolf Luftverteiler flach mini 12-75 für CWL, 2577838

Der Wolf Luftverteiler flach mini 12-75 für CWL ist ein vielseitiger Luftverteiler und Sammler aus Kunststoff, der speziell für den Anschluss von Rundkanälen mit 12 Abzweigen DN75 konzipiert ist. Er eignet sich für den Einsatz in Komfort-Wohnungslüftungssystemen und kann flexibel in Betondecken, unter der Decke oder an der Wand installiert werden. Durch die Möglichkeit, mit Adaptern verschiedene Kanalgrößen zu verbinden, ist der Luftverteiler auch für Mischbelegungen mit unterschiedlichen Kanaldimensionen geeignet.

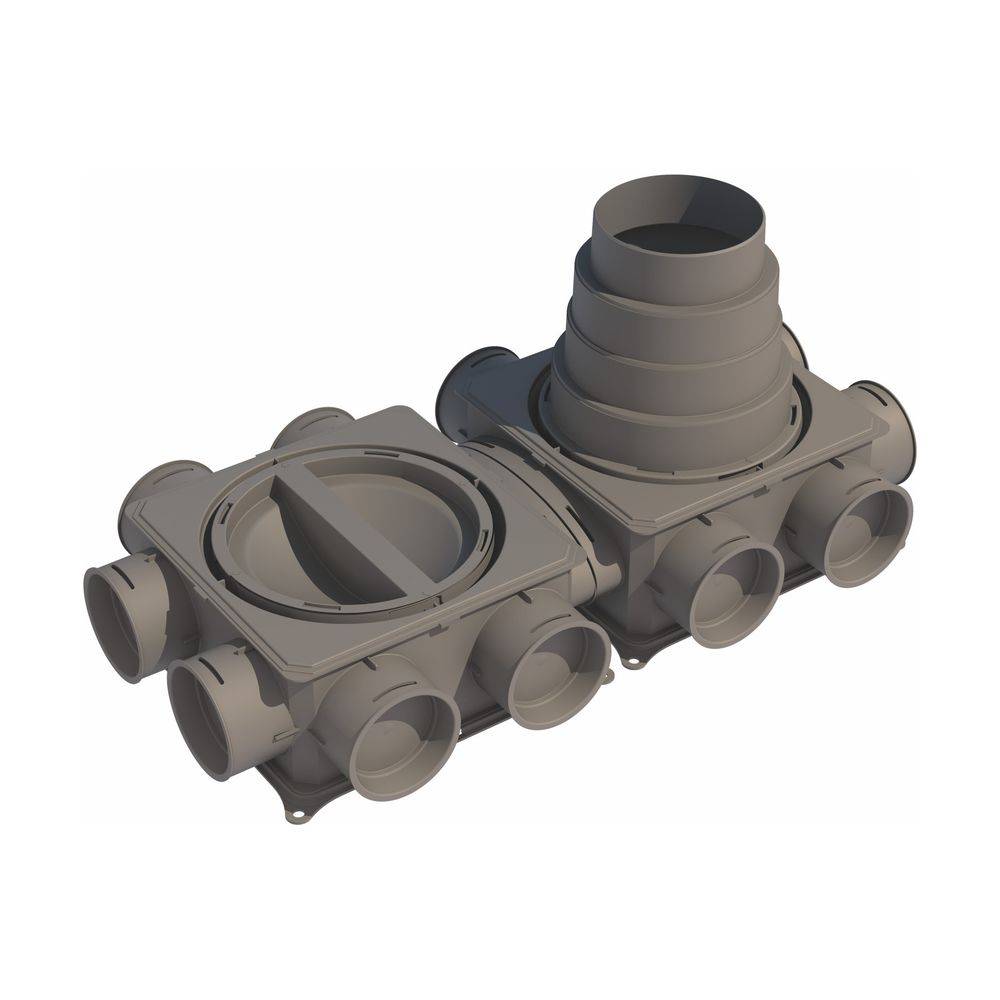

Wie ist der Wolf Luftverteiler flach mini 12-75 aufgebaut und welche Anschlussmöglichkeiten bietet er?Der Luftverteiler besteht aus robustem Polypropylen (PP) und verfügt über 12 Abzweige mit einem Nenndurchmesser von 75 mm. Die Hauptleitung kann über einen integrierten ISO-Rohranschluss mit Nennweiten von 125 bis 180 mm angeschlossen werden. Mit optionalem Zubehör sind auch Anschlüsse an Rundkanäle DN 63, DN 90 sowie Flachkanäle 50x100 oder 50x140 möglich. Eine Eckversion mit 90°-Winkel erweitert die Einbaumöglichkeiten. Sechs der Abzweige sind mit Verschlusskappen versehen, um nicht genutzte Kanäle abzudichten.
Welche Eigenschaften und Zertifizierungen zeichnen den Luftverteiler aus?Der Luftverteiler erfüllt die Dichtheitsklasse D nach DIN EN 12237 sowie die ATC2-Anforderung nach EN 16798-3 und erreicht eine Systemdichtheit von plus/minus 2.000 Pa in Verbindung mit weiteren Komponenten. Das Brandverhalten entspricht der Klasse E nach EN 13501-1. Das Material ist antistatisch, antimikrobiell und lebensmittelecht, was eine hygienische Luftführung unterstützt. Alle Eigenschaften wurden unabhängig vom TÜV Süd und ISEGA geprüft und zertifiziert.
Wie ist der Luftverteiler zu installieren und welche Wartungsmöglichkeiten gibt es?Der Luftverteiler ist für die Installation in Betondecken, unter der Decke oder an der Wand geeignet. Er verfügt über drei Revisionsöffnungen mit EPM-Dichtringen, die eine einfache Inspektion und Wartung ermöglichen. Die Abzweigungen sind als Einsteckkanalenden ausgeführt, was eine flexible und sichere Verbindung mit den Luftkanälen ermöglicht.

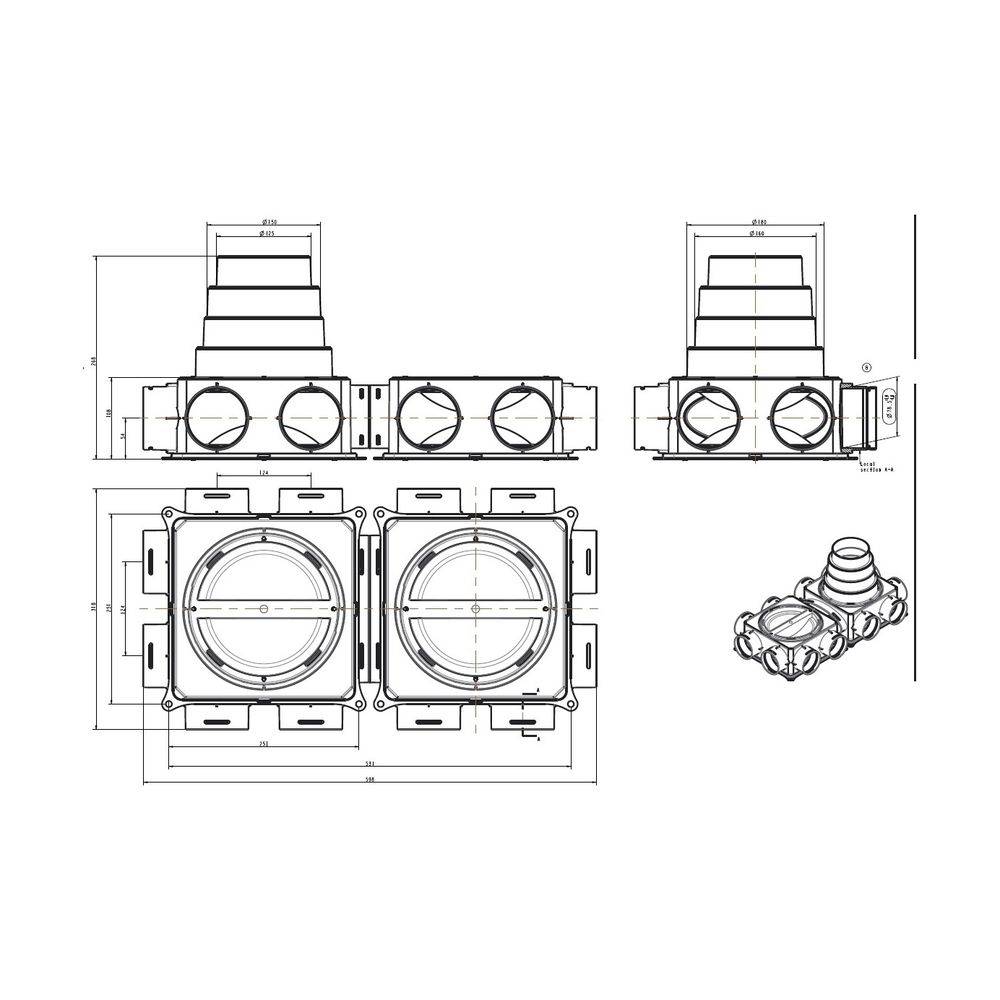

Technische Daten
Anzahl der Abzweige: 12
Nennkanaldurchmesser Abzweige: 75 mm
Nenndurchmesser Hauptkanal: 125/150/160/180 mm
Material: Polypropylen (PP)
Länge: 318 mm
Breite: 318 mm
Bauhöhe: 268 mm
Tiefe (ohne Geräteanschlussstutzen): 108 mm
Dichtheitsklasse: D nach DIN EN 12237
Brandverhalten: Klasse E nach EN 13501-1
Betriebstemperatur: -20 bis +60 °C
Systemdichtheit: ±2.000 Pa (in Verbindung mit weiteren Komponenten)

Der Wolf Luftverteiler flach mini 12-75 für CWL bietet eine flexible und zuverlässige Lösung für die Verteilung von Zu- und Abluft in Komfort-Wohnungslüftungssystemen. Mit seiner robusten Bauweise, vielfältigen Anschlussmöglichkeiten und geprüften Dichtheits- und Materialeigenschaften unterstützt er eine effiziente und hygienische Luftführung bei Temperaturen von minus 20 bis plus 60 Grad Celsius.
Lieferumfang
1x Wolf Luftverteiler flach mini 12-75
12x Stutzen DN75
6x Verschlusskappen
