Wolf Anschluss-Set DN 80/125-C33x 80/125 im Schacht, Abdeckung Edelstahl

Das Wolf Anschluss-Set DN 80/125-C33x ist eine raumluftunabhängige Lösung für die Luft- und Abgasführung bei Brennwertthermen. Es ist speziell für die Installation im Schacht konzipiert und verfügt über eine robuste Schachtabdeckung aus Edelstahl mit integrierter Luft-/Abgasführung sowie ein UV-stabilisiertes Mündungsstück. Das Set eignet sich für Heizungsanlagen mit dem Nennmaß DN 80/125 und ermöglicht eine sichere und normgerechte Verbindung.

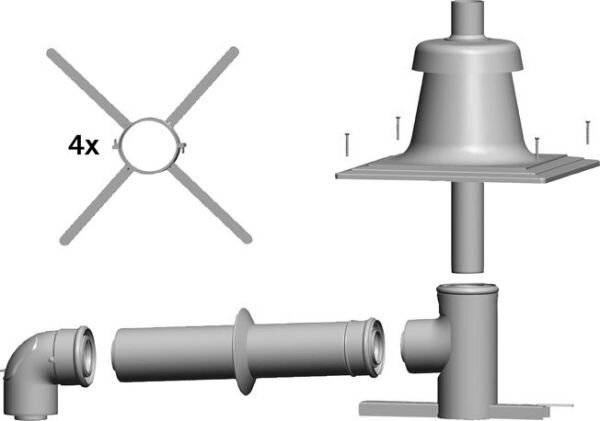

Wie ist das Anschluss-Set aufgebaut?Das Set umfasst einen Revisionsbogen mit 87 Grad Winkel für den Anschluss an die Brennwerttherme, ein 500 mm langes Luft-/Abgasrohr aus Kunststoff, eine Rosette sowie einen konzentrischen Stützbogen mit 87 Grad und Auflageschiene. Abstandshalter für DN110 bis DN140 sorgen für eine sichere Positionierung im Schacht. Die Schachtabdeckung aus Edelstahl ist witterungsbeständig und das Mündungsstück UV-stabilisiert.
Für welche Anwendungen ist das Anschluss-Set geeignet?Das Anschluss-Set ist für den raumluftunabhängigen Betrieb ausgelegt und wird bei Brennwertthermen mit Luft-/Abgassystem DN 80/125 eingesetzt. Es ermöglicht eine sichere Luftzufuhr und Abgasabführung im Schacht. Bei Anschluss an Systeme mit anderen Nennweiten, wie DN60/100, sind zusätzliche Reduzierungen oder Übergänge erforderlich, die separat erhältlich sind.
Welche Montagehinweise sind zu beachten?Das Set ist als steckbarer Bausatz ausgeführt, was die Montage erleichtert. Die Auflageschiene am Stützbogen sorgt für eine stabile Befestigung, alternativ kann ein Abgasrohr mit entsprechender Länge als Stützvorrichtung verwendet werden. Die Abstandshalter verhindern direkten Kontakt mit der Schachtwand und sichern die korrekte Positionierung.
Technische Daten
Nennweite: DN 80/125
Außendurchmesser: 125 mm
Material Innenrohr: Kunststoff
Material Außenrohr: Kunststoff
Oberflächenschutz Innenrohr: unbehandelt
Oberflächenschutz Außenrohr: unbehandelt
Betriebsweise: Nass (kondensierend)
Ausführung: raumluftunabhängig
Luft-/Abgasrohr Länge: 500 mm
Winkel Revisionsbogen: 87 Grad
Abstandshalter: DN110 bis DN140
Schachtabdeckung: Edelstahl mit integrierter Luft-/Abgasführung und UV-stabilisiertem Mündungsstück

Das Wolf Anschluss-Set DN 80/125-C33x bietet eine langlebige und technisch ausgereifte Lösung für die Abgasführung bei Brennwertthermen. Die Kombination aus robusten Materialien und passgenauen Komponenten unterstützt eine sichere Installation und den effizienten Betrieb der Heizungsanlage.

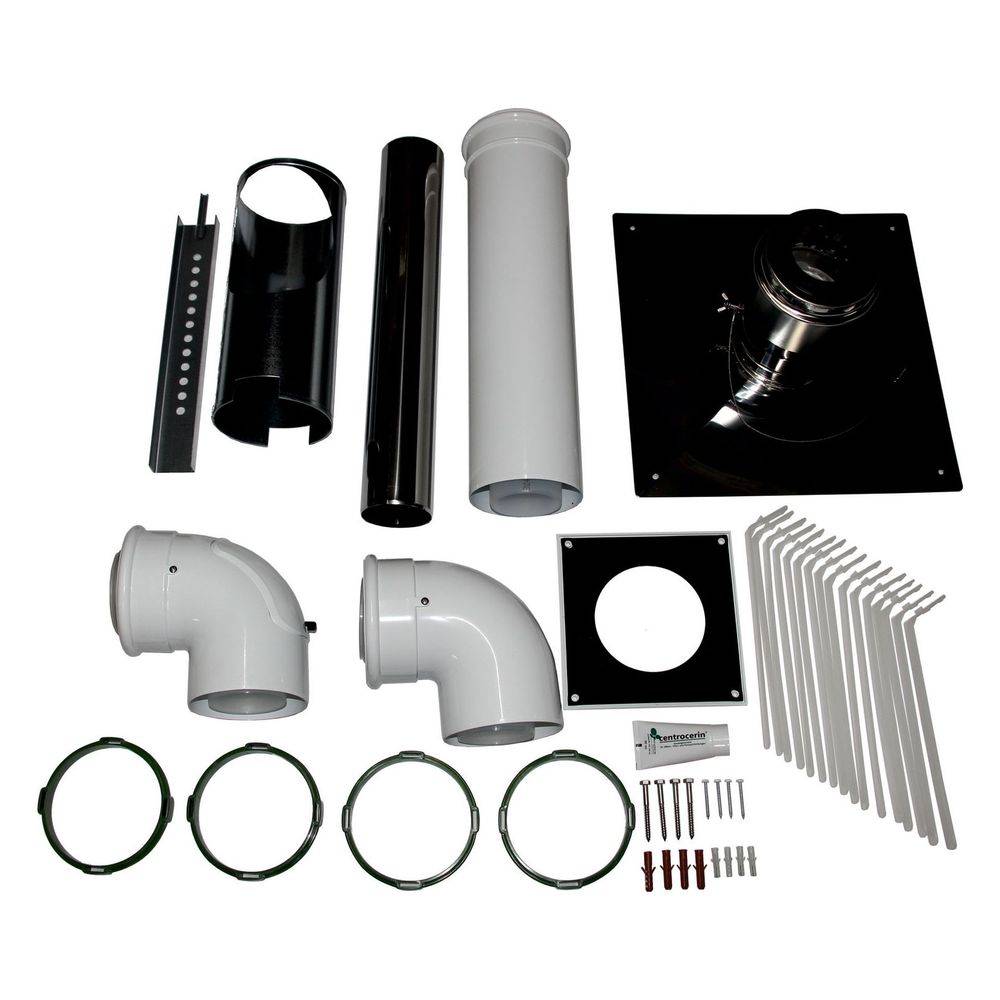

Lieferumfang
1x Revisionsbogen 87°
1x Luft-/Abgasrohr Länge 500 mm
1x Rosette
1x konzentrischer Stützbogen 87° mit Auflageschiene
1x Schachtabdeckung aus Edelstahl mit integrierter Luft-/Abgasführung und UV-stabilisiertem Mündungsstück
1x Abstandshalter DN110 - DN140
