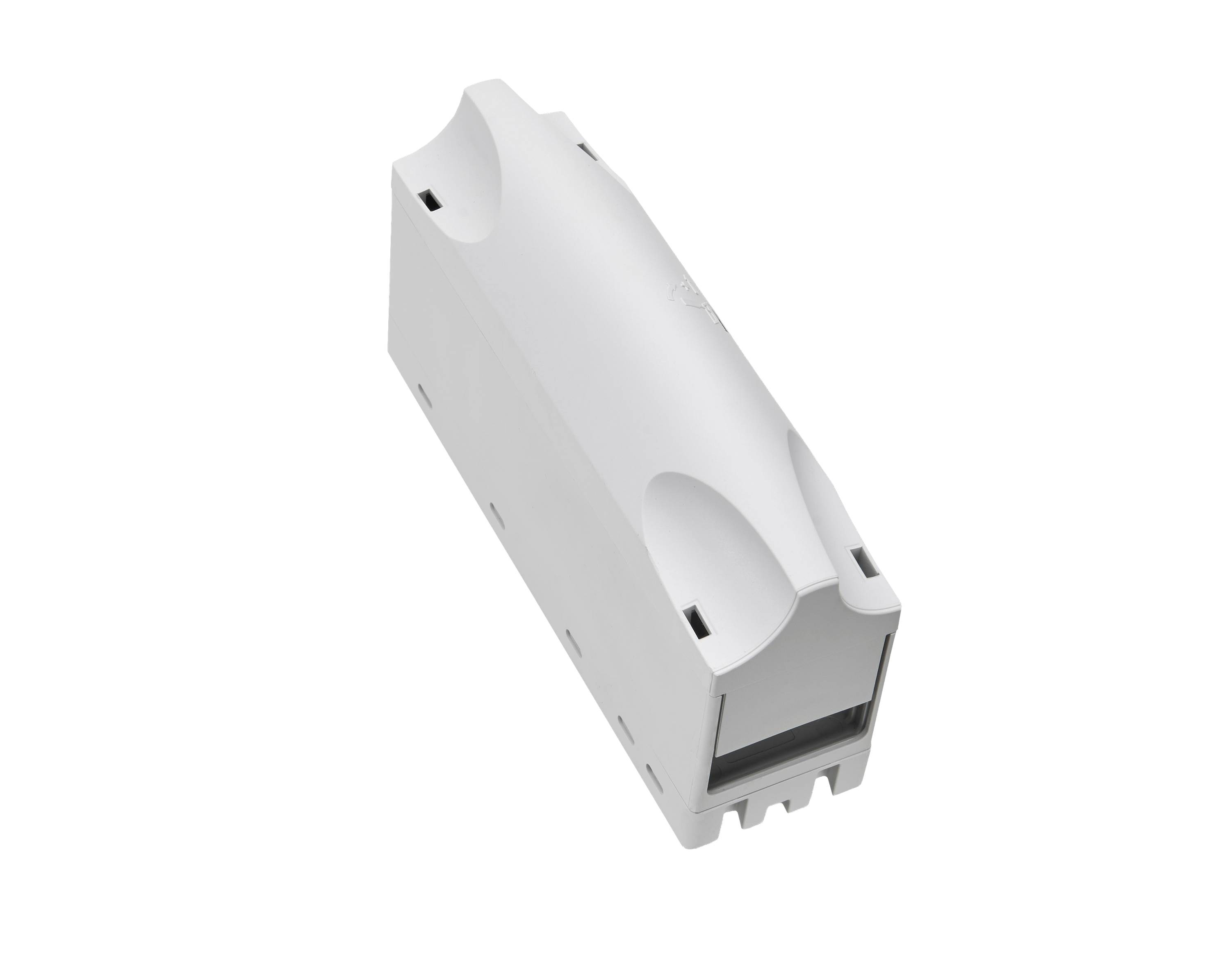

Wöhner 01593000A, Anschlussmodul kaufen

Wöhner

Lieferung Mo., 19. Okt.

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

36,69 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Angaben IEC
Standards
IEC 61439-1:2020
IEC 60999-1:1999
IEC 60999-2:2003 Elektrische Werte IEC
Bemessungsstrom (IEC): 125A
Bemessungsspannung (IEC) AC: 690V
Bemessungsisolationsspannung Ui AC: 800 V
Bemessungsstoßstromfestigkeit Ipk max.: 15kA
zusätzliche Daten IEC
Die nachfolgenden Werte sind durch Prufungen unter bestimmten Bedingungen nachgewiesen.Fur die konkrete Planung der Anlage sind die jeweiligen Bedingungen bei Wöhner zu erfragen.
max. zulässige Spannung (IEC) AC: 800V
max. zulässige Spannung (IEC) DC: 800V
Strombelastbarkeit (IEC) max.: 125A
Angaben UL
Standards
UL 508
for UL feeder circuits >250V
suitable for field-installed conductors
Elektrische Werte UL
Bemessungsstrom (UL): 100A
Bemessungsspannung (UL) AC: 600V
Bemessungsfrequenz (UL): 50 / 60Hz
SCCR unprotected max.: 10 kA
3 cycles (without OPD) @ 600 V AC
SCCR protected max.: 100 kA
SCCR: 65 kA with any DIVQ/7 circuit breaker 125 A / 600 V AC
100 kA with any DIVQ/7 circuit breaker 125 A / 480 V AC
100 kA with JDDZ fuse Class J 175 A / 600 V AC
B x H x T: 45 x 160 x 92
Gewicht: 25,0 kg/100
Poligkeit: 3-polig Schutzart frontseitig: IP20
Rahmenklemme: Antrieb: S4
Abisolierung: 17 mm
Querschnitt min.: 6 mm²
Querschnitt max.: 50 mm²
Md min.: 5,0 Nm
Md max.: 6,0 Nm
Querschnitt min. UL: AWG 10
Querschnitt max. UL: AWG 1/0
Drehmoment (UL): 44 - 53 lb-in
6 - 50 mm² / AWG 10 - AWG 1 feindrähtig, direkt geklemmt oder mit Aderendhulse, 6 - 35 mm² Rundleiter mehrdrähtig,
(feindrähtig mit Aderendhulse eventuell nicht mit maximalen Querschnitt möglich)

UKCA: nicht relevant

Beschreibung

CRITO CrossBoard Anschlussmodul mit Rahmenklemmen 6 - 50 mm² / AWG 10 - AWG 1 3-polig System CrossBoard® 125A / 250A, CrossBoard® 800 A Produktvorteile direkte Kontaktierung auf dem CrossBoard inkl. Abdeckung gleichzeitige Einspeisung (bis max. 125 A) von zwei CrossBoards bei symmetrischer und asymmetrischer Belastung der Boards möglich. Verbindung zweier CrossBoards bis max. 125 A ohne angeschlossene Leitungen möglich. Zusätzliche Einspeisung eines dritten CrossBoards über Leitungen möglich. Hierbei darf der Gesamtstrom 125 A nicht überschreiten. berührungsgeschützt Entriegelung des CRITO® von unten und oben möglich
Produktgruppe:07
Untergruppe: 42
VE: 1
EAN: 4021267015930
ECLASS 6.1: 27141146
ECLASS 7.1: 27141146
ETIM 4.0: EC000001
ETIM 5.0: EC000001

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
