Wilo kleine Abwasser-Hebeanlage DrainLift MINI3-XS/WC-EF

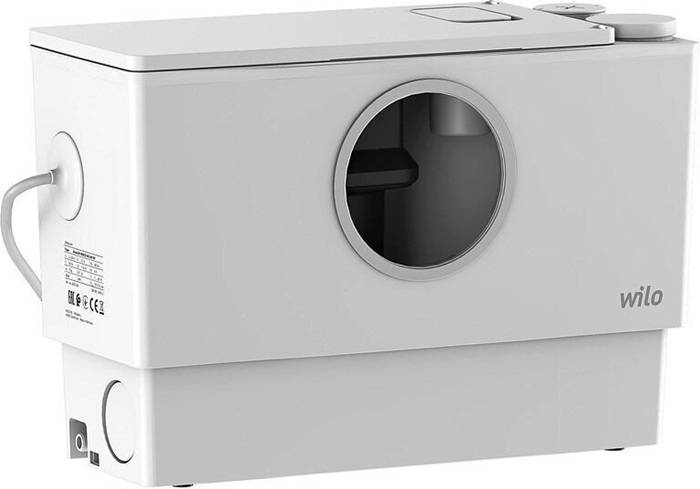

Kompakte und anschlussfertige Hebeanlage für die Entwässerung von Waschbecken · Dusche und WC. Fördermedium Zur Sammlung und Förderung in häuslichen Bereichen von: Abwasser mit Fäkalien Abwasserförderung nach 12050 Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-3. Bei Anlagen nach 12050-3 die folgenden Punkte einhalten: Alle angeschlossenen Entwässerungsgegenstände sind im selben Raum installiert. Oberhalb der Rückstauebene ist eine weitere Toilette vorhanden. Konstruktion Kompakte · anschlussfertige und vollüberflutbare Hebeanlage mit einer Tauchmotorpumpe. Die Tauchmotorpumpe ist mit einer rotierenden Schneide ausgestattet. Die Schneide zerkleinert zuverlässig die Fäkalien im Abwasser. Die Niveauerfassung erfolgt mit einem Vertikalschwimmerschalter. Die Entlüftung ist im Deckel integriert und mit einem Aktivkohlefilter ausgestattet. Es stehen bis zu fünf Anschlüsse zur Verfügung: 1x Zulauf 40 mm (DN 40) · ohne Rückflussverhinderer · nach oben ausgeführt · werkseitig verschlossen. 2x Zuläufe 40/50 mm (DN 40/50) · mit Rückflussverhinderer · waagerecht nach links und rechts ausgeführt · werkseitig offen. 1x Toilettenanschluss 110 mm (DN 110) · nach vorne ausgeführt · werkseitig offen. - Bei Bedarf kann der WC-Anschluss waagerecht nach rechts ausgeführt werden. Die zugehörige Öffnung ist werkseitig verschlossen. 1x Druckanschluss 32/40 mm (DN 32/40) · mit Rückflussverhinderer · nach oben ausgeführt · werkseitig offen. Lieferumfang 1x Manschette für HT-Rohr DN 32/40 (32/40 mm) 2x Schlauchschellen 32-50 mm 1x Manschette für HT-Rohr DN 110 (110 mm) 1x Klemmring 1x Schlauchschelle 110-130 mm 2x Zulaufanschlüsse DN 50 (50 mm) 2x Manschetten für HT-Rohr DN 40/50 (40/50 mm) 2x Rückflussverhinderer 2x Rohrschellen 50-70 mm 2x Schlauchschellen 32-50 mm 2x Verschlussstopfen 6x O-Ringe Bodenbefestigung (Auftriebssicherung): 2x Befestigungswinkel mit Schrauben und Dübel Einbau- und Betriebsanleitung Weitere technische Eigenschaften: · Aufgenommene Motorleistung (P1): 0,7kW · max. Förderhöhe: 8,963m · Max. Volumenstrom: 9,4m³/h · Anschluss Auslassseite: Flansch · Anschluss Einlassseite: sonstige · Anschlussstandard Auslassseite: EN 1092-2 · Anzahl der Einlassöffnungen: 4 · Anzahl der Phasen: 1 · Anzahl der Pumpen: 1 · Behältervolumen: 10,75l · Bemessungsspannung: 230V · Drehzahl: 2800min-1 · Druckstufe Flanschanschluss Auslassseite: PN 10 · Elektrischer Anschluss: Anschlusskabel mit Stecker · Förderhöhe bei Volumenstrom (BEP): 20,299869kPa · Frequenz: 50 Hz · Geeignet für Fäkalien: ja · Isolationsklasse nach IEC: F · Mediumtemperatur (Dauerbetrieb): 3 / 75Grad Celsius · Mit Entlüftung: ja · Mit Schneidwerk: ja · Motorausgangsleistung (P2): 0,42kW · Nennbetriebsart: S3 15 % · Nenndurchmesser, Anschluss Auslassseite: DN 32 · Nennstrom: 3,4A · Rohraußendurchmesser, Anschluss Auslassseite: 32mm · Schutzart (IP): IP68 · Umgebungstemperatur: 3 / 40Grad Celsius · Volumenstrom (BEP): 8,344m³/h · Werkstoff des Behälters: ABS · Werkstoff des Gebläserads/Laufrads: Polypropylen (PP) · Werkstoff des Pumpengehäuses: Polypropylen (PP) · Werkstoffgüte des Behälters: sonstige · Werkstoffgüte des Pumpengehäuses: PP-GF · Werkstoffgüte Gebläserad/Laufrad: PP-GF · Max. Arbeitsdruck: 0,9bar · Max. Pumpvolumen: 9,4m³/h
