Weidmüller DRMKITP 24VDC 4CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 4 Wechsler 10 St. kaufen

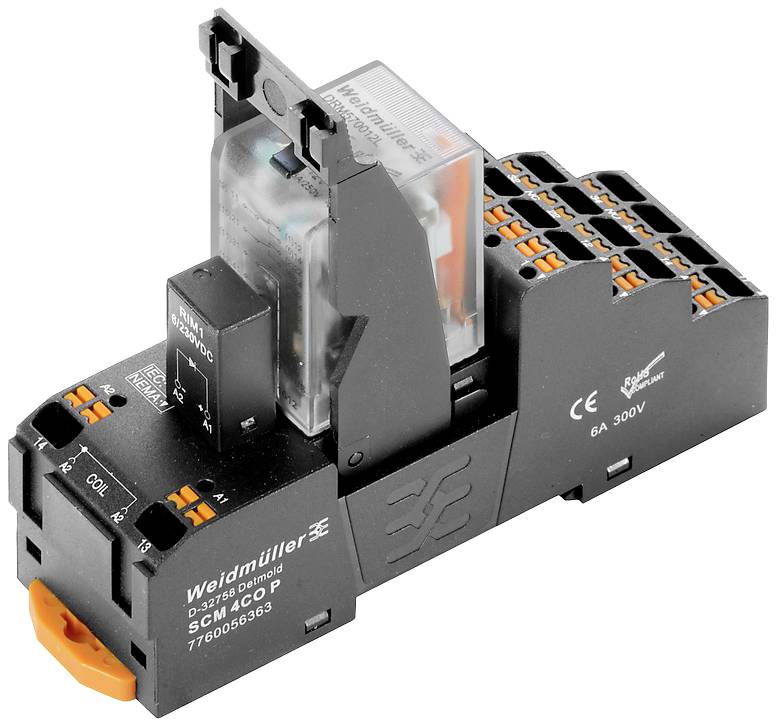

Relaismodul mit schwarzem Kunststoffgehäuse, transparentem Deckel und orangenen Anschlussklemmen. Hersteller: Weidmüller.

Produkt-Art

Relaisbaustein

Kontaktart

4 Wechsler

Nennspannung

24 V/AC

Schaltspannung (max.)

250 V/AC

Schaltstrom (max.)

5 A

Datenblatt (PDF)

Lieferung Di., 29. Sept.

5 Set(s)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 10 St.)

Set(s)

Gesamt (11,34 € / Stück)

113,44 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

Nur noch 5 Set(s) verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Statusanzeige: LED grün
Einschaltverzögerung: < 20 ms
Ausschaltverzögerung: < 20 ms
min. Schaltleistung: 10 mA bei 12 V, 100 mA bei 5 V
max. Schaltfrequenz bei Nennlast: 0,1 Hz
Tragschiene: TS 35
Prüftaste: Nein
Mechanische Schaltstellungsanzeige: Ja
Überspannungskategorie: III
Verschmutzungsgrad: 2
Isolierstoffgruppe: C
Spannungsfestigkeit Eingang - Ausgang: 1,8 kVeff / 1 min
Abisolierlänge Bemessungsanschluss: 10 mm
Klemmbereich, Bemessungsanschluss: 1,5 mm²
Klemmbereich, min.: 0,14 mm²
Klemmbereich, max.: 1,5 mm²
Leiteranschlussquerschnitt AWG, min.: AWG 26
Leiteranschlussquerschnitt AWG, max.: AWG 16
Leiteranschlussquerschnitt, eindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, eindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.: 1,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.: 1 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.: 0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.: 1,5 mm²
Klingenmaß: 0,4 x 2,5 mm

Produkt-Art: Relaisbaustein

Typ: DRMKITP 24VDC 4CO LD

Anschluss: Push-In-Klemme

Herstellerfarbe: Schwarz

Ansprechspannung (max.): 18 V/DC

Kontaktart: 4 Wechsler

Kontaktmaterial: AgNi + 0.15 μm Au

Nennspannung: 24 V/AC

Schaltspannung (max.): 250 V/AC

Schaltstrom (max.): 5 A

Max. Schaltleistung: 1250 VA
120 W

Mechanische Lebensdauer: 20 x 10⁶ Schaltungen

Luft-/Kriechstrecke (Spule/Kontakte): 3 mm

Widerstand (Spule): 630 Ω

: IP20

Max. Temperatur: 55 °C

Min. Temperatur: -40 °C

Länge: 82.3 mm

Breite: 30.6 mm

Höhe: 101.8 mm

Abm.: (L x B x H) 82.3 x 30.6 x 101.8 mm

Inhalt: 10 St.

Gewicht: 110.84 g

RoHS-konform: Ja

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1948980 Weidmüller DRMKITP 24VDC 4CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 4 Wechsler 10 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1948980 Weidmüller DRMKITP 24VDC 4CO LD Relaisbaustein Nennspannung: 24 V/AC Schaltstrom (max.): 5 A 4 Wechsler 10 St.

Beschreibung

Weidmüller Relaiskoppler DRMKITP 24VDC 4CO LD

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler Typ:DRMKITP 24VDC 4CO LDAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:21,6..31,2 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:4Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VNennstrom:5 ASchutzart (IP):IP20Breite:30,6 mmHöhe:101,8 mmTiefe:82,3 mm
Weidmüller Relaiskoppler DRMKITP 24VDC 4CO LD: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118585889

Geliefert wird: Weidmüller Relaiskoppler DRMKITP 24VDC 4CO LD, Verpackungseinheit: 10 Stk., EAN: 4050118585889
