Weidmüller 2569000000 Schaltnetzgerät 12 V/DC 10 A 120 W Inhalt 1 St. kaufen

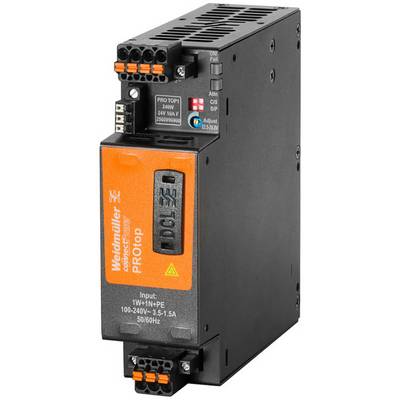

Schwarzes und oranges industrielles Netzteil, PROtop von Weidmüller, mit Anschlussklemmen oben und unten, 240W Leistung.

Schaltskizze eines AC-DC-Wandlers: Links werden L (Live), N (Neutral) und PE (Erde) angeschlossen. Rechts sind DC-Ausgänge und ein Mikrocontroller (µC) eingezeichnet.

Diagramm zeigt den Lastanteil in Prozent von 130% bei -25°C auf 60% bei 70°C, sinkend linear mit steigender Temperatur.

1/3

Datenblatt (PDF)

Lieferung Di., 29. Sept.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (130,87 € / Stück)

130,87 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Schaltnetzgerät PROtop 1-phasig

Einseitiger Flansch Ausgangsseitig für höhere mechanische Anforderungen

Technische Daten

Lagertemperatur: -40 °C - +85 °C
Einschaltstrom: max. 5 A
Frequenzbereich AC: 45 Hz - 65 Hz
Überspannungsschutz Eingang: Varistor
Anstiegszeit: < 100 ms
Anzahl Klemmen: 4 (++ / --)
Gehäuseausführung: Metall, korrosionsbeständig

Ausführung: Stromversorgung, Schaltnetzgerät, 12 V

Eingangsspannung (nominal): 100-240 V/AC
120 - 340 V/DC

Produkt-Art: Schaltnetzgerät

Eingangsspannung (min.): 85 V/AC
80 V/DC

Ausgangsspannung: 12 V/DC

Eingangsspannung: 85 - 277 V/AC, 80 - 410 V/DC

Eingangsspannung (max.): 410 V/DC
277 V/AC

Ausgangsstrom (max.): 10 A

Ausgangsstrom (max.) - gerundet: 10 A

: 120 W

Phasen: 1

Ausgangsspannung (nom.): 12 V/DC

Anschluss: PUSH IN mit Betätigungselement

Abm.: (L x B x H) 125 x 35 x 130 mm

Gewicht: 850 g

Ausgangsspannung (max.): 15 V/DC

Ausgangsspannung (min.): 11 V/DC

Betriebstemperatur (max.): +70 °C

Betriebstemperatur (max.) (Derating): +70 °C

Betriebstemperatur (min.) (Derating): -25 °C

Betriebstemperatur (min.): -25 °C

Herst.-Teilenr.: 2569000000

Inhalt: 1 St.

MTBF: 1000000 h

Breite: 35 mm

Höhe: 130 mm

Länge: 125 mm

: IP20

Max. Temperatur: +70 °C

Min. Temperatur: -25 °C

Typ: PRO TOP1 120W 12V 10A F

Wirkungsgrad: 90 %

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Anschluss

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Eingangsspannung (nominal)

Ausgangsstrom (max.) - gerundet

Produkt-Art

Eingangsspannung (min.)

Weidmüller 2466870000 Schaltnetzgerät 24 V/DC 5 A 120 W Inhalt 1 St.

Bestell-Nr.:1661558

120 W

PUSH IN mit Betätigungselement

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

5 A

Schaltnetzgerät

85 V/AC48 V/DC

Weidmüller 2466880000 Schaltnetzgerät 24 V/DC 10 A 240 W Inhalt 1 St.

Bestell-Nr.:1661559

240 W

PUSH IN mit Betätigungselement

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Schaltnetzgerät

85 V/AC80 V/DC

Weidmüller 2466890000 Schaltnetzgerät 24 V/DC 20 A 480 W Inhalt 1 St.

Bestell-Nr.:1661560

480 W

Push-In-Klemme

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Schaltnetzgerät

85 V/AC80 V/DC

Weidmüller 2466900000 Schaltnetzgerät 24 V/DC 40 A 960 W Inhalt 1 St.

Bestell-Nr.:1661561

960 W

Push-In-Klemme

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

40 A

Schaltnetzgerät

85 V/AC80 V/DC

Weidmüller 2466920000 Schaltnetzgerät 48 V/DC 20 A 960 W Inhalt 1 St.

Bestell-Nr.:1661562

960 W

Push-In-Klemme

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

20 A

Schaltnetzgerät

85 V/AC80 V/DC

Weidmüller 2467030000 Schaltnetzgerät 48 V/DC 10 A 480 W Inhalt 1 St.

Bestell-Nr.:1661563

480 W

Push-In-Klemme

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Schaltnetzgerät

85 V/AC80 V/DC

Weidmüller 2466850000 Schaltnetzgerät 24 V/DC 3 A 72 W Inhalt 1 St.

Bestell-Nr.:1661581

72 W

PUSH IN mit Betätigungselement

410 V/DC277 V/AC

24 V/DC

100-240 V/AC120 - 340 V/DC

3 A

Schaltnetzgerät

85 V/AC80 V/DC

Weidmüller 2467040000 Schaltnetzgerät 48 V/DC 10 A 480 W Inhalt 1 St.

Bestell-Nr.:1949639

480 W

SchraubklemmeStecker

410 V/DC277 V/AC

48 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Schaltnetzgerät

85 V/AC80 V/DC

Weidmüller 2467080000 Schaltnetzgerät 24 V/DC 10 A 240 W Inhalt 1 St.

Bestell-Nr.:1949640

240 W

PUSH IN mit Betätigungselement

800 V/DC575 V/AC

24 V/DC

3 x 400 - 500 V/AC

10 A

Schaltnetzgerät

320 V/AC450 V/DC

Weidmüller 2466910000 Schaltnetzgerät 12 V/DC 10 A 120 W Inhalt 1 St.

Bestell-Nr.:1950199

120 W

PUSH IN mit Betätigungselement

410 V/DC277 V/AC

12 V/DC

100-240 V/AC120 - 340 V/DC

10 A

Schaltnetzgerät

85 V/AC80 V/DC

Dokumente & Downloads

Datenblatt

Datenblatt 1951851 Weidmüller 2569000000 Schaltnetzgerät 12 V/DC 10 A 120 W Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1951851 Weidmüller 2569000000 Schaltnetzgerät 12 V/DC 10 A 120 W Inhalt 1 St.

Beschreibung

High-End-Stromversorgungen müssen auch in rauer Industrieumgebung effizient arbeiten und zuverlässig funktionieren. Dazu sind hohe Leistungsreserven, lange Lebensdauer und optimaler Schutz vor Überspannungen, Vibrationen und extremen Temperaturbedingungen erforderlich.
Die neue DCL-Technologie verleiht PROtop einen überragenden Dynamikbereich. Dieser kann wahlweise zur zuverlässigen Auslösung von Leitungsschutzschaltern oder auch für kraftvolle Motorstarts genutzt werden.

Lieferumfang

Geliefert wird: Weidmüller Gleichstromversorgung 120W PROTOP1120W12V10AF, Verpackungseinheit: 1 Stk., EAN: 4050118579727

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
