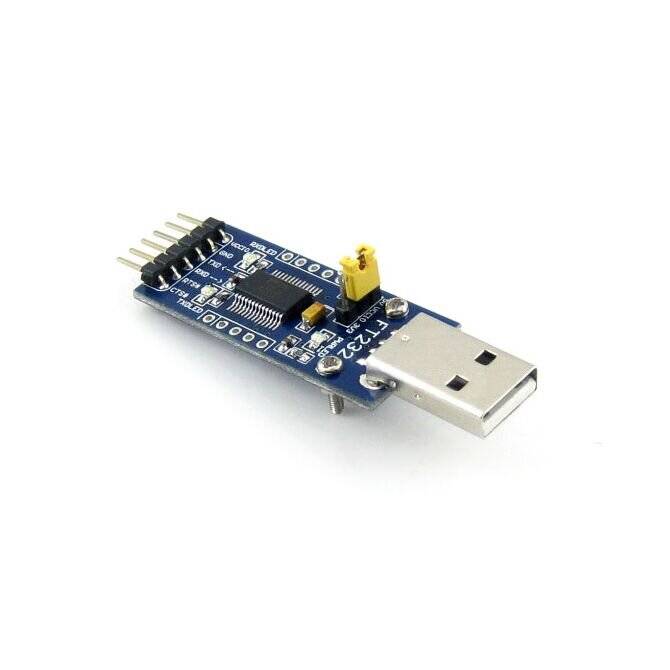

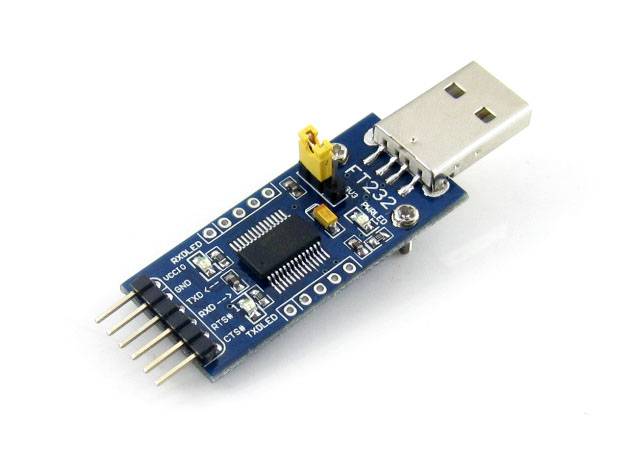

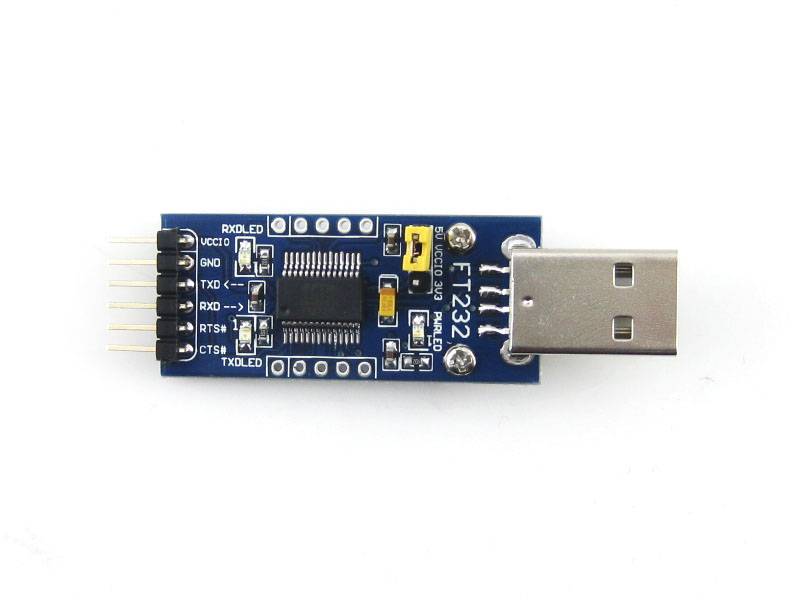

Waveshare FTDI FT232 USB UART Board (Type A) USB TO UART solution with USB Type A connector

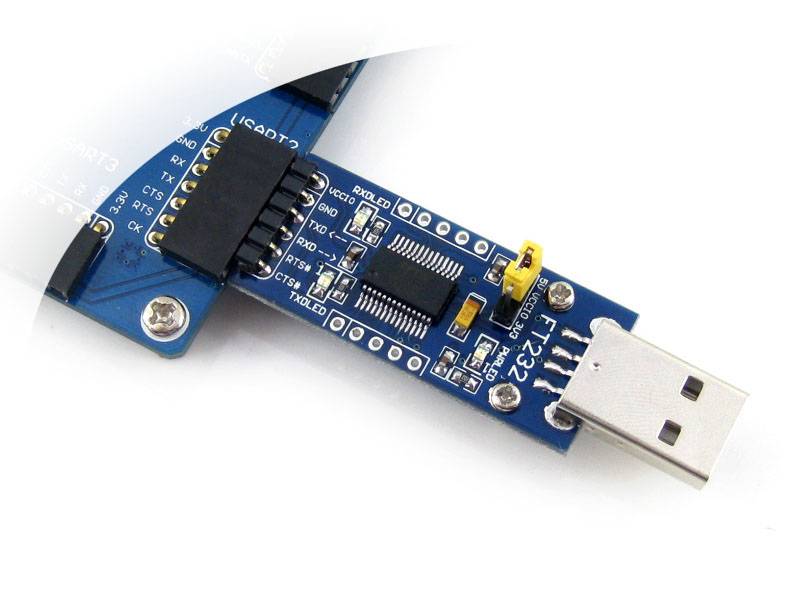

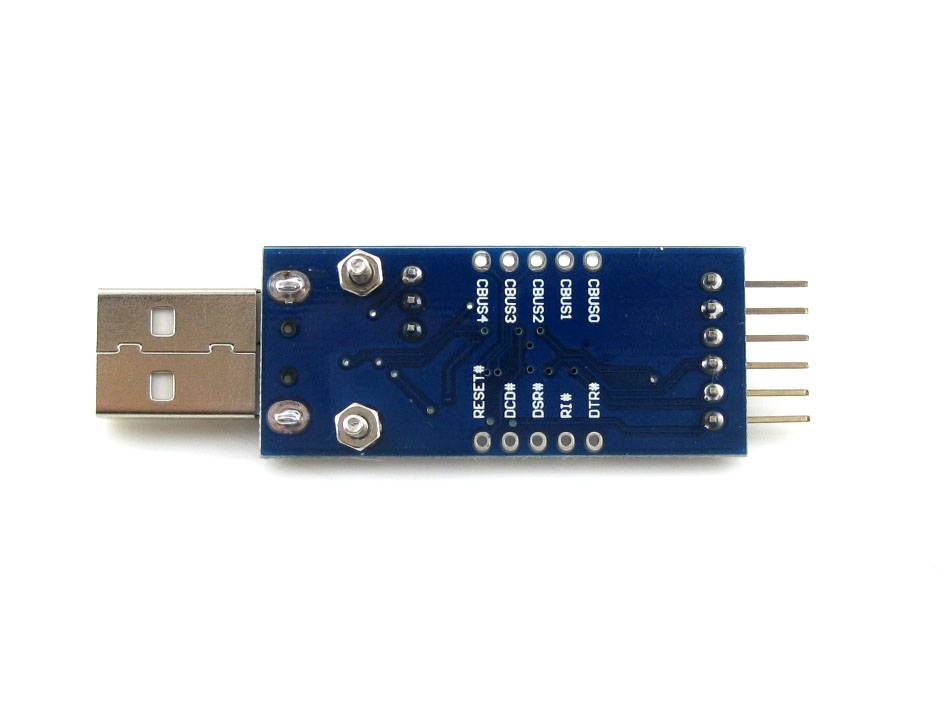

Übersicht Das FT232 USB UART Board (Typ A) ist ein Zubehörboard mit einem USB-to-UART seriellen Konverter FT232, USB Typ A Stecker und 3 LEDs: TXD LED, RXD LED, POWER LED. Es gibt auch einen Jumper zur Auswahl des VCC-Ausgangspegels auf der Platine: Kurzschließen Sie den Jumper, um den Ausgangsspannungspegel als 5V oder 3,3V auszuwählen. In diesem Fall wird das Zubehörboard über den USB-Anschluss mit Strom versorgt und versorgt das Ziel-Applikationsbrett . Wenn der Jumper offen ist, sollte die Zubehörplatine von der Ziel-Applikationsplatine (3,3V-5V) versorgt werden. Die TXD, RXD, RTS# und CTS# sind mit den eingelöteten Stiftleisten verbunden, während die anderen Pins in den Bohrlöchern zugänglich sind, separate Stiftleisten (40-Pin-Stecker & 40-Pin-Buchse) sind ebenfalls vorhanden. Hinweis: unterstützt Windows 8. Technische Daten FT232, USB-Stecker Typ A, UART-Schnittstelle, VCC-Ausgangspegel-Auswahljumper Package List Package List FT232 USB UART Board (Typ A) x1 5-pol. Stiftleiste & 5-pol. Stiftleiste x2 6-poliger kundenspezifischer Steckverbinder Überbrückungskabel x1
