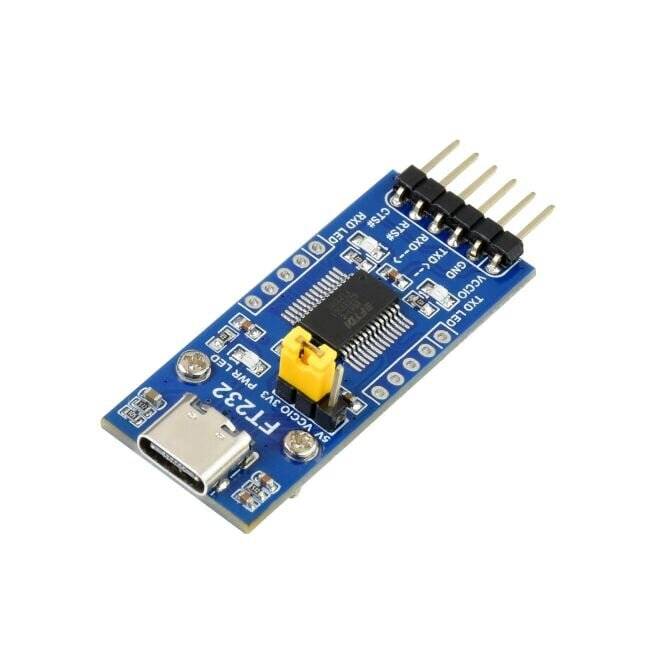

WaveShare FT232 USB UART Board (Type C), USB To UART (TTL) Communication Module, USB-C Connector
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
30 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
10,15 €
3
3% = 0,29 €
9,86 €
5
5% = 0,50 €
9,65 €
10
6% = 0,60 €
9,55 €
50
11% = 1,10 €
9,05 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (10,15 € / Stück)
10,15 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Technische Daten
- Tool-Typ
Expansion-Board
- Inhalt
1 St.
- Schnittstellen
USB-C®
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3736445 WaveShare FT232 USB UART Board (Type C), USB To UART (TTL) Communication Module, USB-C Connector
Beschreibung
FT232 USB-zu-UART (TTL)-Kommunikationsmodul, USB-C-Anschluss, übernimmt FT232RNL, kompatibel mit 3,3 V/5 V Logikpegel Funktionen
Original FT232RNL an Bord
Unterstützt Mac OS, Linux, Android, WinCE, Windows 7/8/8.1/10/11...
3x VCCIO-Leistungsmodus über Jumper-Einstellung:
VCCIO – 5V: 5V-Ausgang
VCCIO – 3,3 V: 3,3 V Ausgang
Öffnen Sie den Jumper: Stromversorgung über die Zielplatine (3,3 V–5 V)
3x LED-Anzeigen: TXD, RXD, PWR

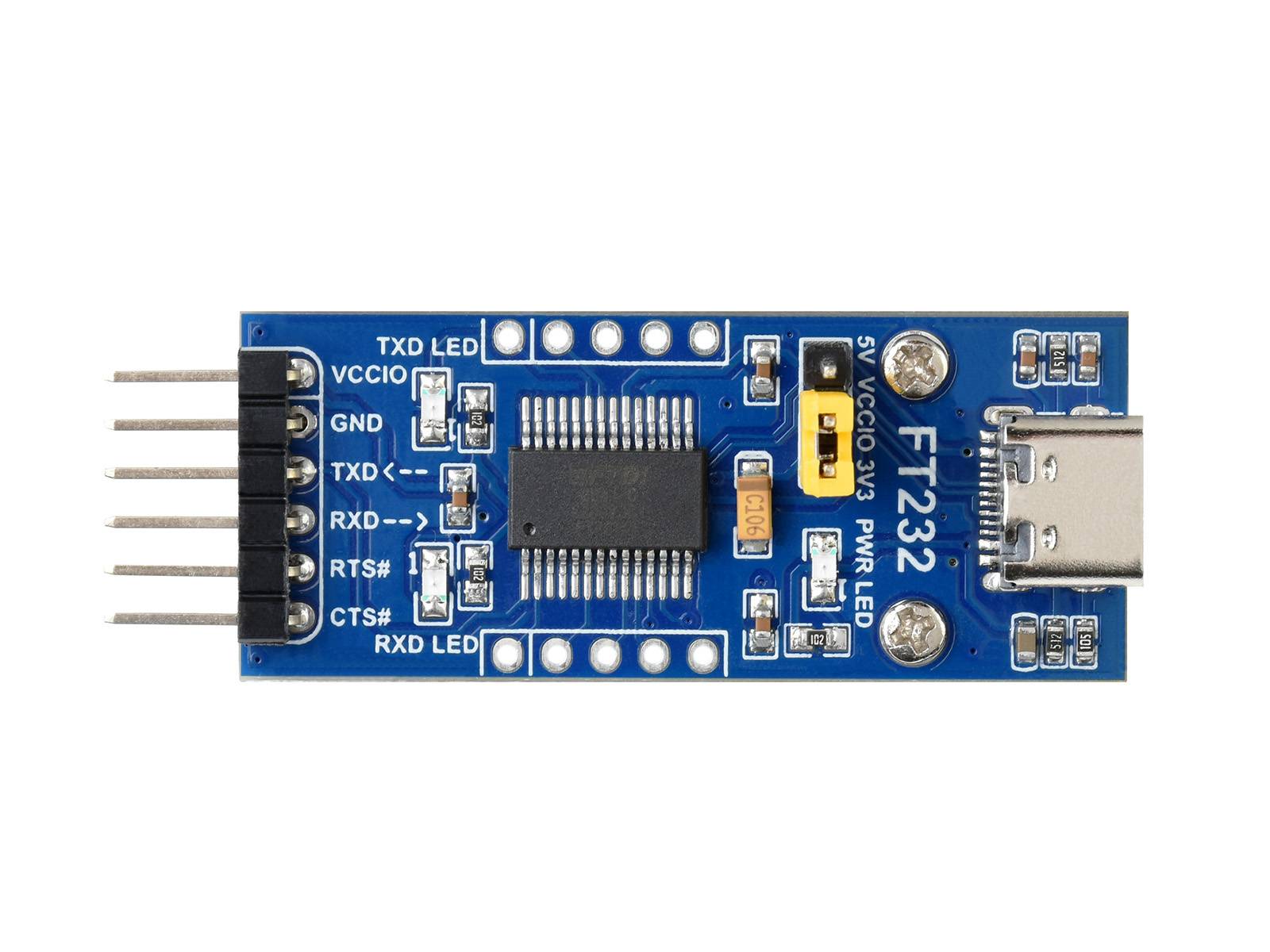

Auf Pinheadern zugängliche Pins: TXD, RXD, RTS#, CTS#

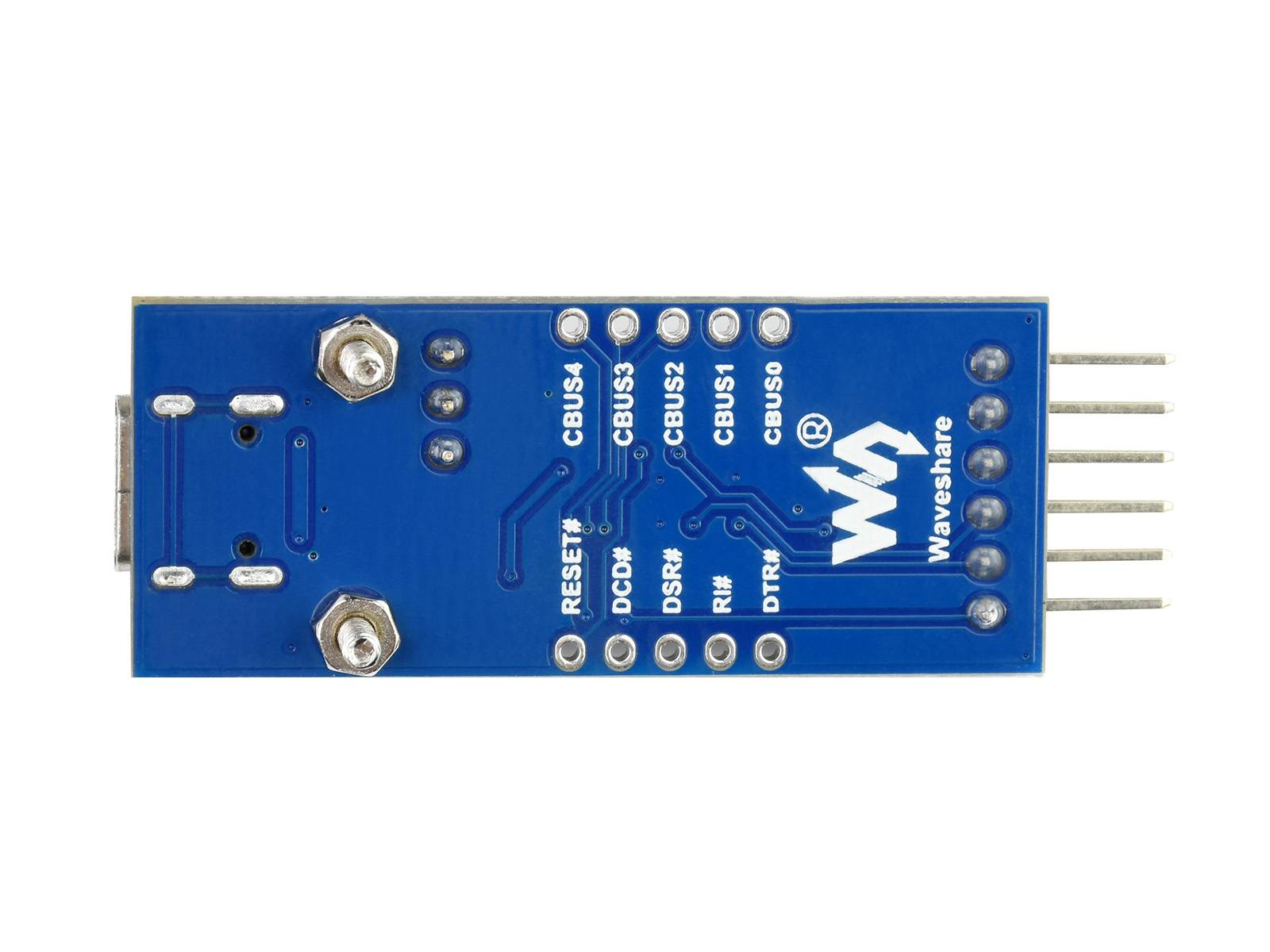

Andere Pins sind über gebohrte Löcher zugänglich und können einfach mit dem Benutzeranwendungssystem verbunden werden (der Pinabstand ist mit der universellen Prototypenplatine kompatibel)

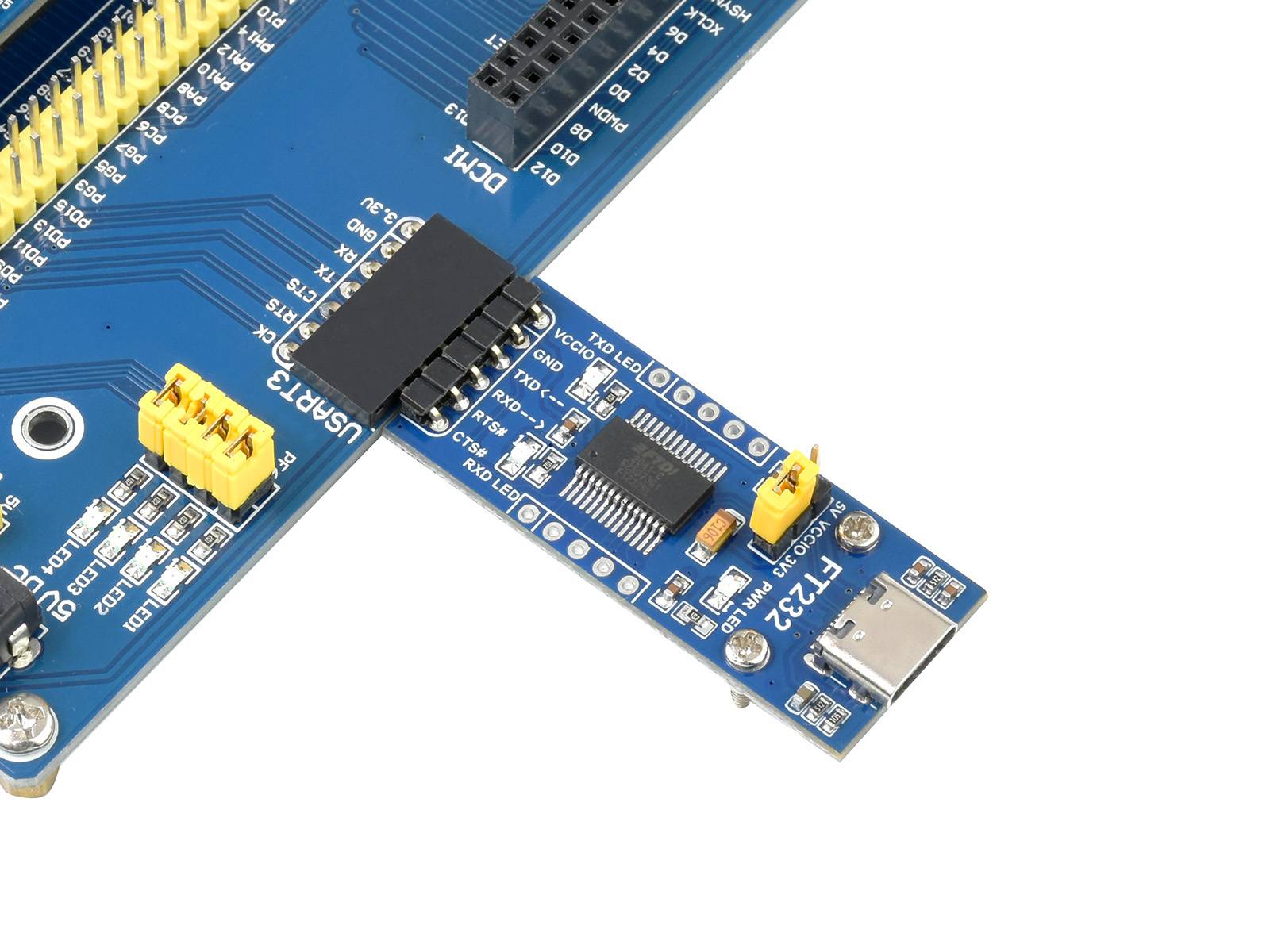

Arbeiten mit MCU
VCCIO – 3,3 V oder 5 V Ausgang (das Modul wird über USB mit Strom versorgt und der integrierte Jumper sollte mit 3,3 V oder 5 V kurzgeschlossen werden)
GND - Masse
TXD – MCU.RX (Signalrichtung: MCU.RX << FT232 << PC.TX)
RXD – MCU.TX (Signalrichtung: MCU.TX >> FT232 >> PC.RX)
RTS – MCU.CTS (Signalrichtung: MCU.CTS << FT232 << PC.RTS)
CTS – MCU.RTS (Signalrichtung: MCU.RTS >> FT232 >> PC.CTS)
ACHTUNG: Das Modul ist NUR mit TTL-Pegel kompatibel. Um Schäden zu vermeiden, schließen Sie es bitte NICHT direkt an den RS232-Schaltkreis an. Wiki: www.waveshare.com/wiki/FT232_USB_UART_Board_(Type_C) Lieferumfang FT232 USB-UART-Board (Typ C) x1
6-poliger kundenspezifischer Anschluss-Überbrückungsdraht x1
5-poliger Stiftstecker & 5-poliger Buchsenstecker x2
