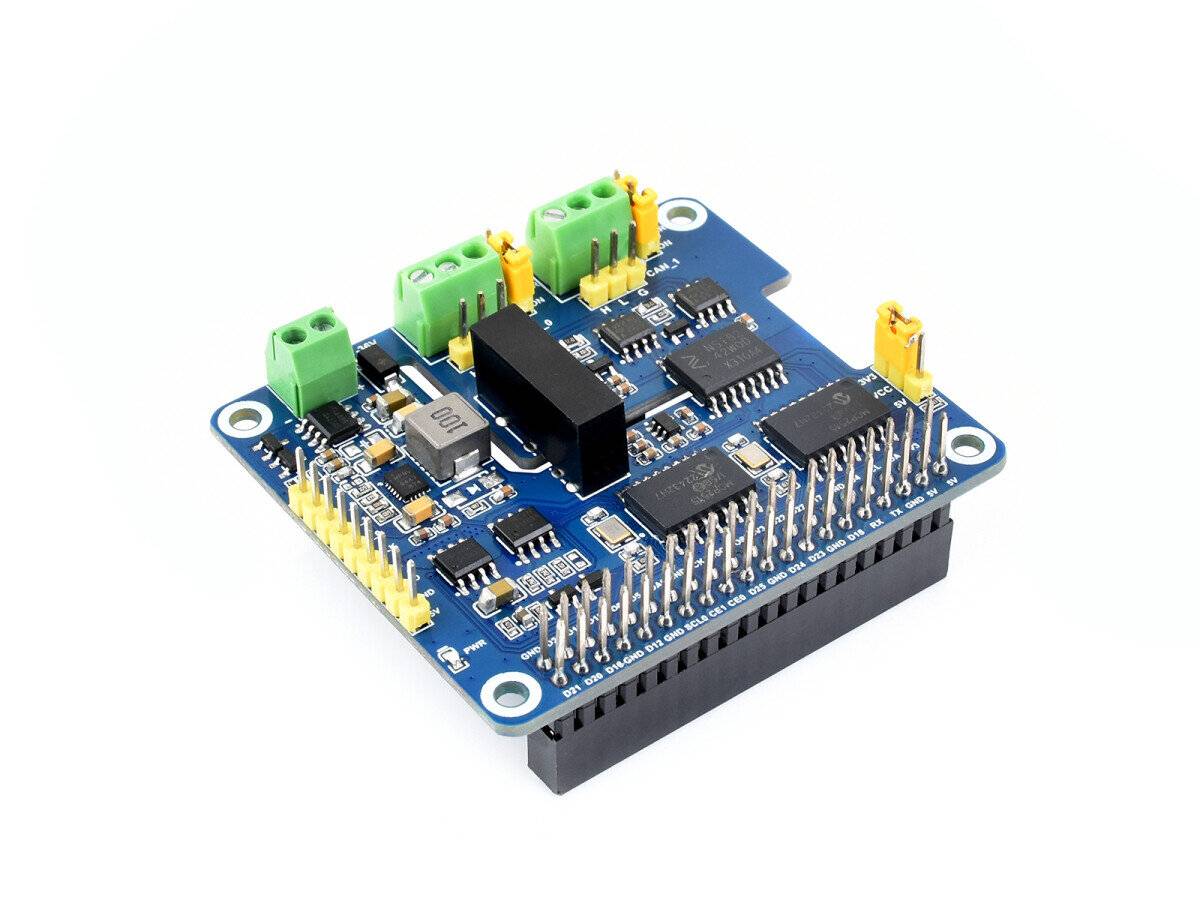

WaveShare 2CH Isolated CAN Bus Expansion HAT for Raspberry Pi

Der2-CH CAN HAT+ ist ein 2-Kanal-CAN-Bus-Erweiterungs-HAT, der für Raspberry Pi entwickelt wurde. Unterstützt die Erweiterung mehrerer CAN-Kanäle durch Stapeln mit dem 2-CH CAN HAT oder dem 2-CH CAN FD HAT. Übernimmt das HAT+-Standarddesign und ist mit Platinen der Raspberry Pi-Serie wie Raspberry Pi 5/4/3/Zero kompatibel. Integrierte verschiedene Schutzschaltungen, einschließlich elektrischer Isolierung, um die Kommunikation sicherer und zuverlässiger zu machen. Unterstützt einen weiten Spannungseingang von 7–36 V, geeignet für industrielle Anwendungen. Standard Raspberry Pi 40PIN GPIO-Erweiterungs-Header, unterstützt Boards der Raspberry Pi-Serie / Jetson Nano Verwendet die kombinierte Dual-Chip-Lösung MCP2515 und SN65HVD230 und ermöglicht eine 2-Kanal-CAN-Kommunikation Die Isolierung der integrierten Unibody-Stromversorgung sorgt für eine stabile isolierte Spannung und erfordert keine zusätzliche Stromversorgung für den isolierten Anschluss. Der integrierte digitale Isolator sorgt durch die Signalisolierung für eine sicherere und stabilere Kommunikation und eine bessere Entstörung. Onboard-Anschluss für externe Stromversorgung, unterstützt 7–36 V Weitspannungseingang, unterstützt die gleichzeitige Stromversorgung des Pi und des HAT Die integrierte TVS-Diode (Transient Voltage Suppressor) SM24CANB bietet ESD-Schutz und Schutz vor transienten Spitzenspannungen. Onboard-Spannungsumsetzer, Auswahl der Betriebsspannung 3,3 V/5 V per Jumper Onboard-120-?-Abschlusswiderstand, per Jumper konfiguriert Breakout-SPI- und I2C-Steuerpins zur Verbindung mit anderen Host-Steuerplatinen Spezifikationen CAN-Controller:MCP2515 Steuerbus:SPI Stromversorgungsmethode:Externer Stromversorgungsanschluss oder Raspberry Pi GPIO Klemmenspannungseingang:DC 7–36V Betriebsspannung:5V LOGIKPEGEL:3,3V/5V Abmessungen:65,0 x 56,5mm WIKI: Lieferumfang 2-CH CAN HAT+ x1 Schraubenpaket x1
