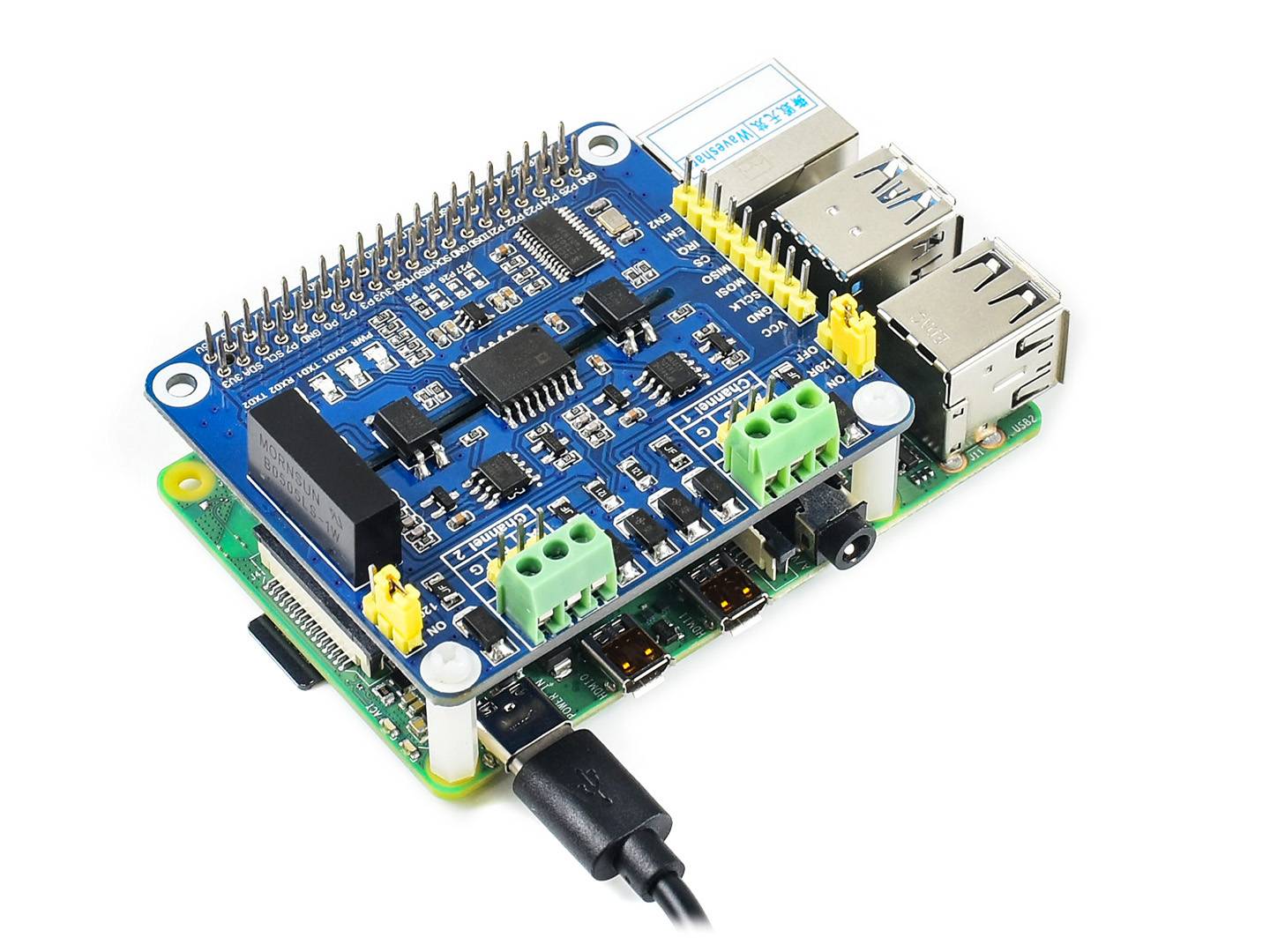

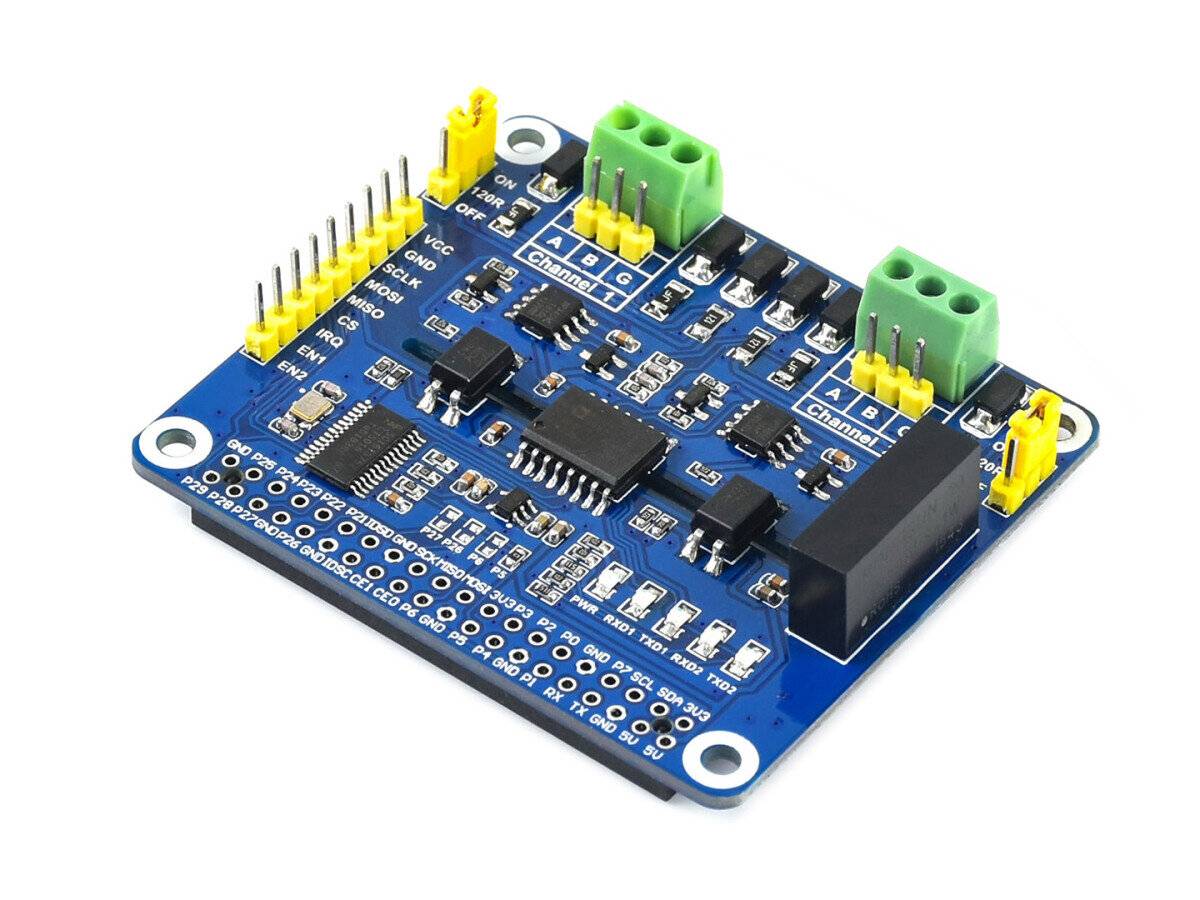

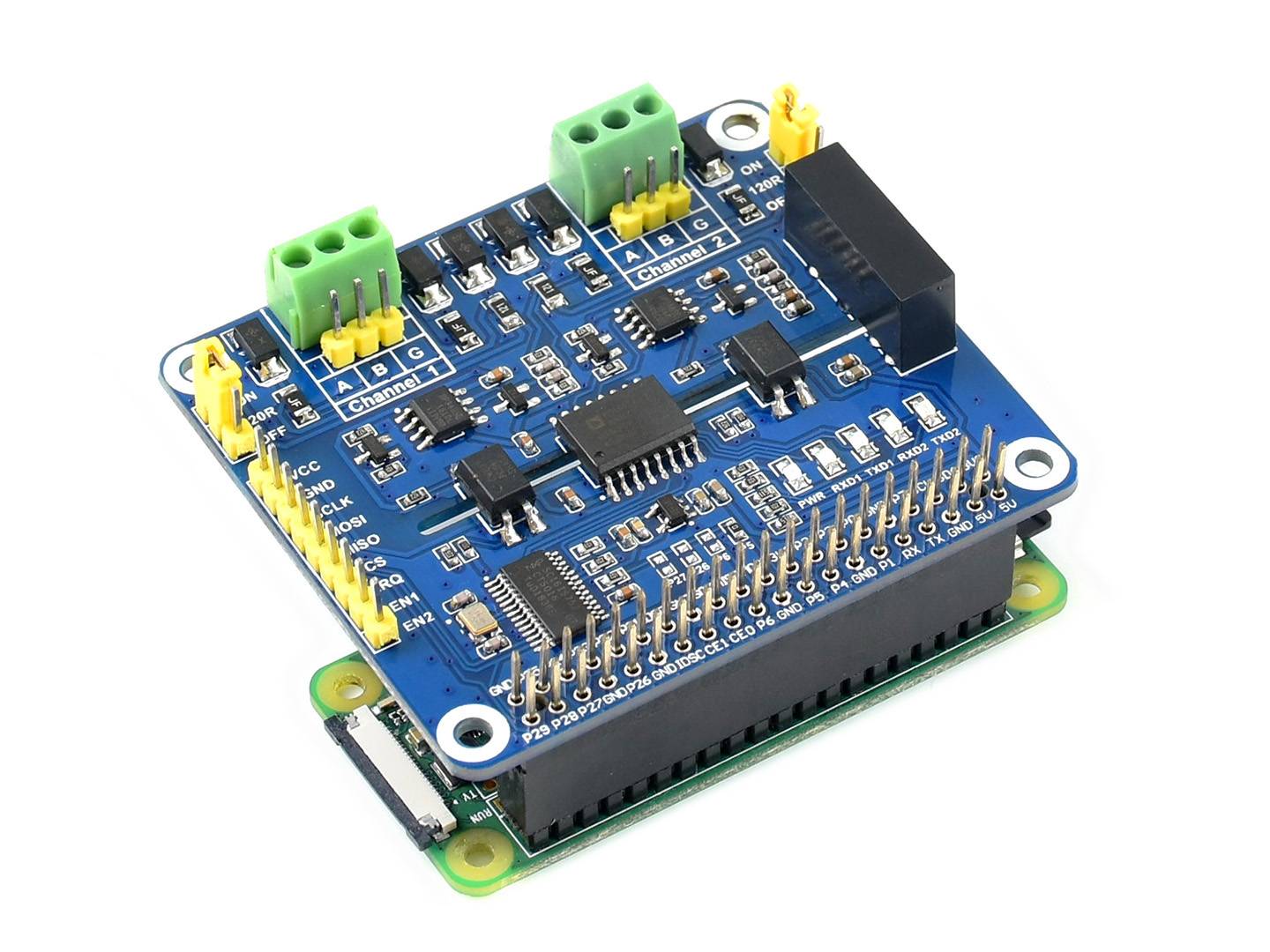

WaveShare 2-Channel Isolated RS485 Expansion HAT for Raspberry Pi

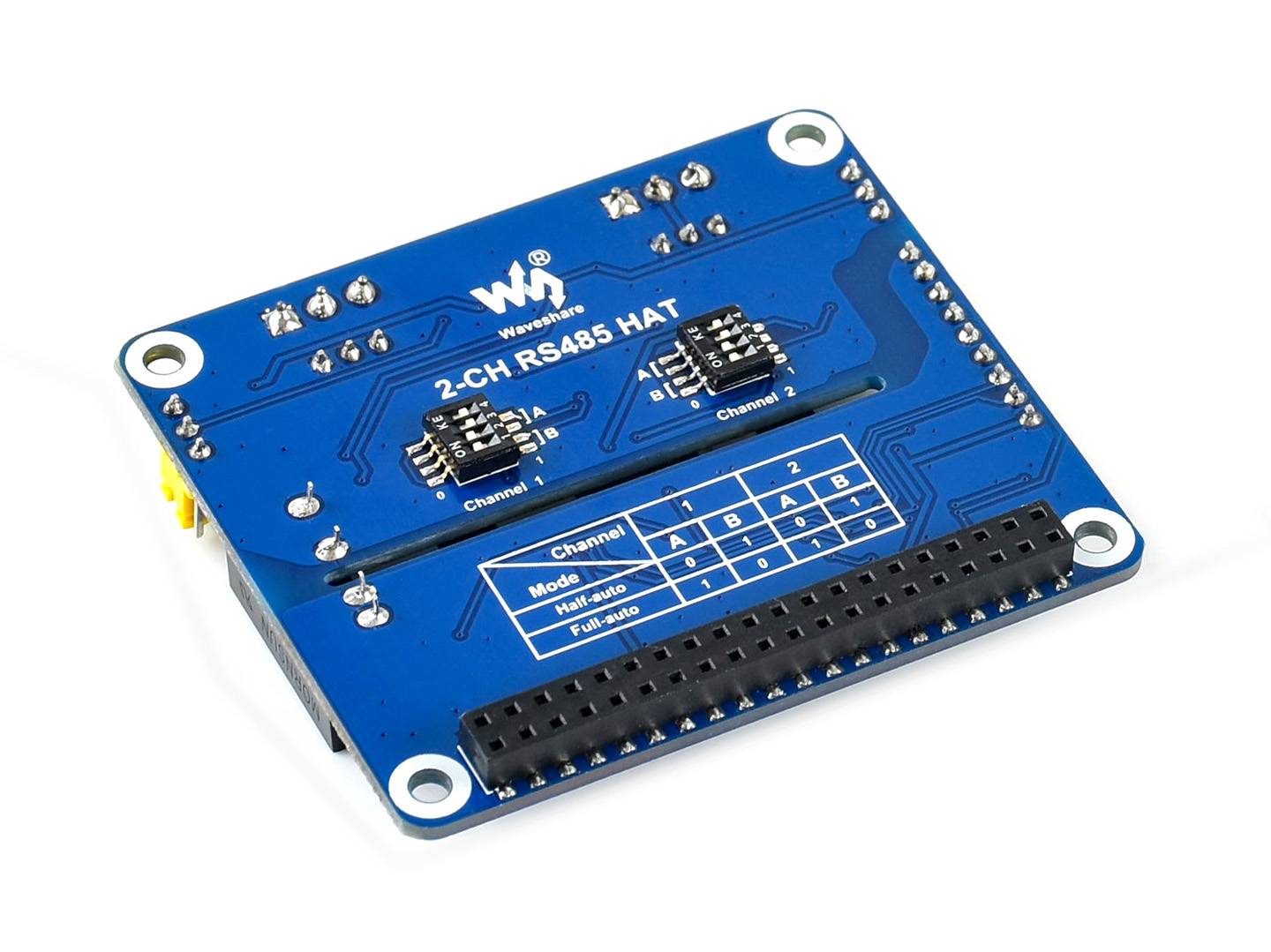

2-Kanal isolierte RS485-Erweiterungs-HAT für Raspberry Pi, SC16IS752+SP3485-Lösung, mit mehreren Onboard-Schutzschaltkreisen Überblick Hier handelt es sich um eine isolierte 2-Kanal-RS485-Erweiterungs-HAT für Raspberry Pi, die die SC16IS752+SP3485-Lösung mit eingebetteten Schutzschaltungen wie Isolierung der Stromversorgung, magnetische ADI-Isolierung und TVS-Diode usw. verwendet. Es ist einfach, die 2-Kanal-RS485 für den automatischen Transceiver über die SPI-Schnittstelle zu steuern. Aufgrund seiner schnellen Kommunikation, Stabilität, Zuverlässigkeit und Sicherheit ist es eine ideale Wahl für Bereiche wie Industrieautomation. Merkmale Standard Raspberry Pi 40PIN GPIO-Erweiterungsheader, unterstützt Boards der Serie Raspberry Pi Adopt SC16IS752+SP3485 Dual-Chip-Kombination, wandelt SPI in RS485, Datenrate bis zu 921600bps Erlaubt den manuellen oder automatischen Datenempfang, konfiguriert durch DIP-Schalter Bord-TVS (Transient Voltage Suppressor), unterdrückt wirksam Überspannung und transiente Spannungsspitzen im Schaltkreis, blitzschutz & antielektrostatisch Sicherungs- und Schutzdioden mit automatischer Rückgewinnung, sorgt für strom/spannungsstabile Ausgänge, bietet Überstrom-/Überspannungsfestigkeit, verbessert die Stoßfestigkeit Onboard-LEDs zur Anzeige der Stromversorgung und des Transceiver-Status Breakout SPI-Steuerpins, zur Verbindung mit Host-Steuerplatinen wie Arduino Kommt mit Entwicklungsressourcen und Handbuch (Beispiele in C und Python) Spezifikationen UART-Erweiterungschip: SC16IS752 RS485 Sender-Empfänger: SP3485 Kommunikationsschnittstelle: SPI Datenrate: 300 ~ 921600 bps Betriebsspannung: 3,3V / 5V Dimensionen: 65mm × 56,5mm Befestigungslochgröße: 3,0 mm Was ist im Vorstand SC16IS752 UART-Erweiterungs-Chip ADUM1412 digitaler Isolator PC817 Optokoppler SP3485 RS485 Sender-Empfänger B0505LS Modul zur Isolierung der Stromversorgung RT9193-33 Leistungschip SMAJ12CA Diodenanordnung zur Unterdrückung von Transienten Auto-Wiederherstellungs-Sicherung Statusanzeige DWR: Leistungsanzeige RXD/TXD: UART-Sende-/Empfangsanzeige Raspberry Pi GPIO-Anschluss: zum Anschluss von Raspberry Pi RS485-Terminal MCU-Steuerkopf: zum Anschluss von Host-Steuerkarten wie Arduino 120? Endwiderstandsschalter Interrupt-Stiftschalter Betriebsartenwahl Halbautomatik: A=0, B=1 Voll-Automatik: A=1, B=0 Lieferumfang 2-CH RS485 HAT x1 2x20PIN-Buchsenleiste x1 RPi-Schraubenpackung(2Stk.) x1
