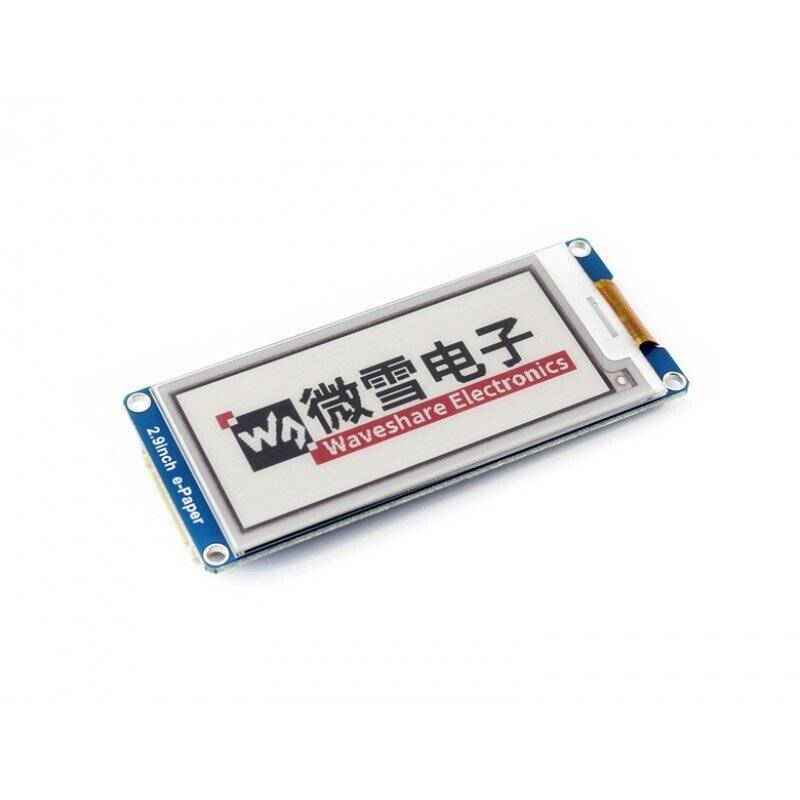

Waveshare 2,9 inch 296x128 E-Ink E-Paper Display Module three-color Arduino

Übersicht Dies ist ein E-Ink Display-Modul mit 2.9 zoll, einer Auflösung von 296x128 und eingebettetem Controller. Es kommuniziert über die SPI-Schnittstelle und unterstützt ein dreifarbiges rot, schwarz, weiß Display. Aufgrund der Vorteile wie extrem geringen Stromverbrauch, breiten Betrachtungswinkel und großen Effekt unter Sonnenlicht, ist es eine ideale Wahl als Regaletikett, Industrieinstrument, und so weiter. Spezifikation Keine Hintergrundbeleuchtung. Zeigt den letzten Inhalt für eine lange Zeit an, auch wenn keine Stromversorgung vorhanden ist. Sehr niedriger Stromverbrauch. Im Grund wird nur Strom zur Aktualisierung der Anzeige benötigt SPI-Schnittstelle, zum Anschluss an Controller-Boards wie Raspberry Pi / Arduino / Nucleo, etc. Bordspannungsumsetzer, kompatibel mit 3,3V/5V MCUs Wird mit Entwicklungsressourcen und Handbuch (Beispielsweise für Raspberry Pi / Arduino / STM32) geliefert Technische Daten Betriebsspannung: 3.3V /5 V Schnittstelle: 3-wire SPI, 4-wire SPI Abmessungen: 89.5mm × 38mm Displaygröße: 66.89mm × 29.05mm Punkteabstand: 0.138 × 0.138 Auflösung: 296 × 128 Displayfarbe: rot, schwarz, weiß Graustufen: 2 Aktualisierungsleistung: 26.4mW(typ.) Standbyleistung: 170° Gewicht: 0.037 kg Schnittstellen SYMBOL BESCHREIBUNG VCC 3.3V/5V GND Ground DIN SPI MOSI pin CLK SPI SCK pin CS SPI chip selection, low active DC Data/Command selection (high for data, low for command) RST External reset, low active BUSY Busy status output, low active Lieferumfang 1 x 2.9inch e-Paper Module (B) 1 x PH2.54 20cm 8Pin
