Walther Werke WAV0100BR1 WAV0100BR1 Anschlussschrank Inhalt 1 St. kaufen

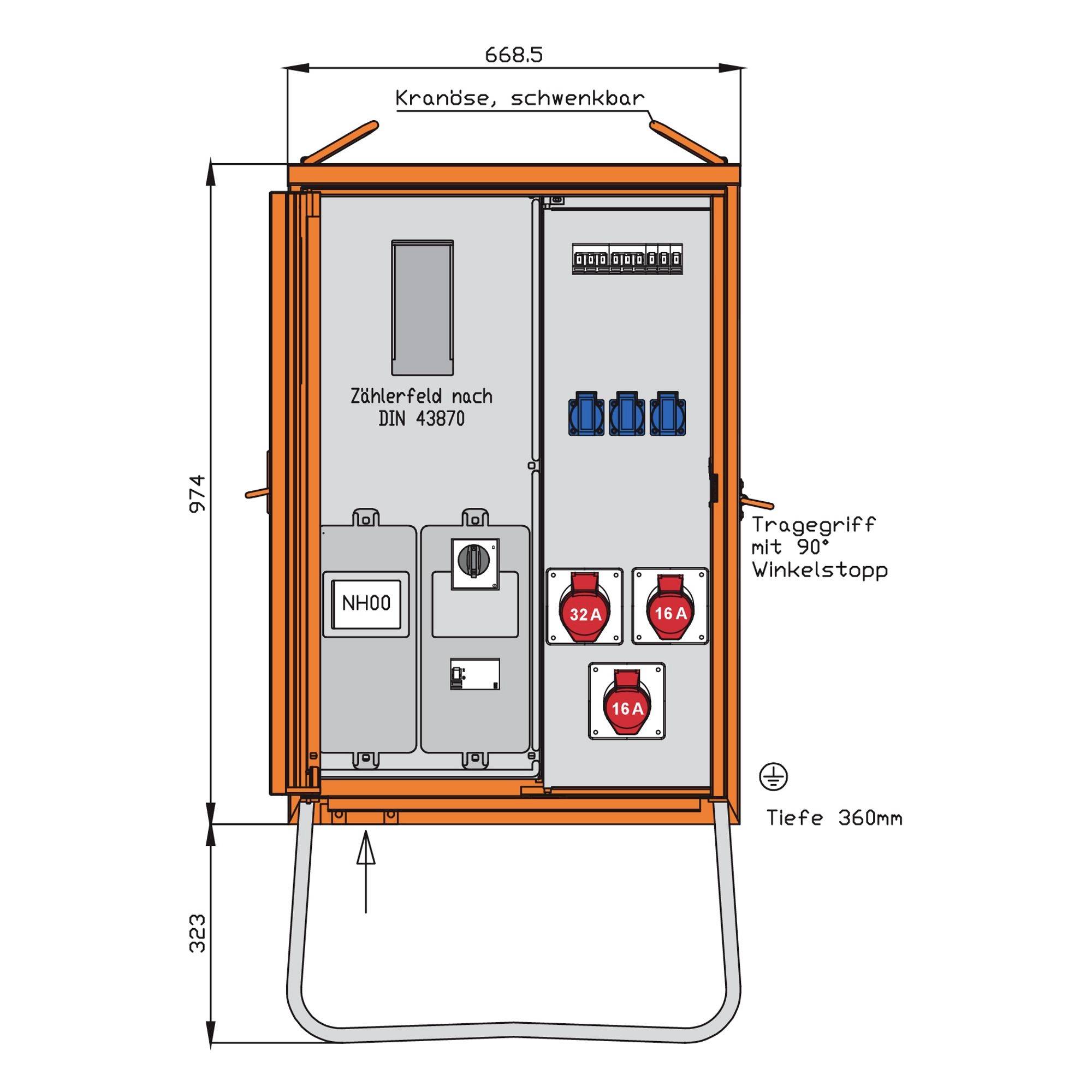

Technisches Schaltschema eines tragbaren Elektroschaltkastens mit gekennzeichneten Abmessungen, die ein Klappendach, einen DIN 43870 Messerabschnitt, Steckdosen und einen Tragegriff zeigen.

1/2

Produkt-Art

Anschlussschrank

Breite

669 mm

Höhe

974 mm

Tiefe

360 mm

Abm.

(B x H x T) 669 x 974 x 360 mm

Lieferung Do., 15. Okt.

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

2.700,08 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Ausführung: Anschlussverteilerschrank
Bemessungsspannung: 230/400 V
Bemessungsstrom: 32 A
Anschlussleistung: 24 kVA
Anzahl der CEE-Steckdosen (IEC 60309) 16 A / 400 V / 5-polig (1, 2, 3, N, PE): 2
Anzahl der CEE-Steckdosen (IEC 60309) 32 A / 400 V / 5-polig (1, 2, 3, N, PE): 1
Anzahl der Schutzkontaktsteckdosen CEE 7/3 (Typ F): 3
Anzahl der Zählerfelder: 1
Hauptschalter: Leistungsschalter
Hauptschalter-Bemessungsstrom: 32 A
Anzahl der Pole Hauptschalter: 3
Anzahl der Leitungsschutzschalter: 5
Fehlerstrom-Typ: B
Anzahl der Fehlerstrom-Schutzschalter 30 mA: 1
Notschalter: nein
Schutzart (IP): IP44
Geeignet nach IEC/EN 61439-4: ja
Werkstoff des Gehäuses: sonstige
Breite: 669 mm
Höhe: 974 mm
Tiefe: 360 mm

Produkt-Art: Anschlussschrank

Breite: 669 mm

Höhe: 974 mm

Abm.: (B x H x T) 669 x 974 x 360 mm

Tiefe: 360 mm

Inhalt: 1 St.

: IP44

Nennstrom: 32 A

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3795848 Walther Werke WAV0100BR1 WAV0100BR1 Anschlussschrank Inhalt 1 St.

Beschreibung

WALTHER AnschlussverteilerschrankAnschlussleistung: 24kVAnach IEC61439-4und DIN/VDE 43868/1zugelassen für die Versorgungsbereiche derVDEW-Landesgruppe Berlin-BrandenburgGehäuse (H14) aus elektrolytisch-verzinktem Stahlblech mit schwermetallfreier Kunststoff-Lackierung Farbe: RAL 2004 -reinorange- mit Einfachtür, Federfallriegel für Vorhängeschloss und Griffmulde mit Kranösen und seitlichen Tragegriffen inkl. feuerverzinktem Untergestell mit Ösen für Erdnägel Einbauten bis einschließlich RCD-Schutzschalter im IsolierstoffgehäuseSchutzart: IP 44Messeinrichtung Schutzart: IP 54Größe ca.: 974 x 669 x 360mm / H-B-T + Untergestell-Höhe ca.: 323mmAnschluss:1 NH00-Sicherungslasttrennschalter 63A mit Prismenklemmen P00-70qmmMessung:1 DS-Zählerplatz ohne Zähler nach DIN 43870/2 (Zählerverdrahtung 25qmm/N=16qmm)Abgang / Absicherung:1 Leistungsschalter 3P 32A mit thermisch-magnetischem Auslöser1 RCD-Schutzschalter 4P 40A/30mA -B-1 CEE-Anbaudose 32A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-3 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -C-
