WAGO 826-168 Durchgangsklemme Federklemme Grau 25 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Durchgangsklemme
Anschluss
Federklemme
Querschnitt flexibel (max.)
4 mm²
Querschnitt starr (max.)
4 mm²
Nennstrom - gerundet
32 A
Datenblatt (PDF)
100 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 25 St.)
Gesamt
377,82 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
441,18 €
zzgl. MwSt.
Technische Daten
- Produkt-Art
Durchgangsklemme
- Besonderheiten
mit CAGE CLAMP®
- Anschluss
Federklemme
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt starr (max.)
4 mm²
- AWG min.
28
- AWG max.
12
- Polzahl je Reihe
8
- Polzahl
8
- Herstellerfarbe
Grau
- Nennstrom
32 A
- Nennstrom - gerundet
32 A
- Nennspannung
320 V
- Abisolierlänge (min.)
9 mm
- Abisolierlänge (max.)
10 mm
- Herst.-Teilenr.
826-168
- Inhalt
25 St.
- Industrieverpackung
Ja
- Typ
826-168
- Abm.
(L x B x H) 23.55 x 57.50 x 42.50 mm
- Breite
57.50 mm
- Höhe
42.50 mm
- Länge
23.55 mm
- Gewicht
46.01 g
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 654546 WAGO 826-168 Durchgangsklemme Federklemme Grau 25 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 654546 WAGO 826-168 Durchgangsklemme Federklemme Grau 25 St.
Beschreibung

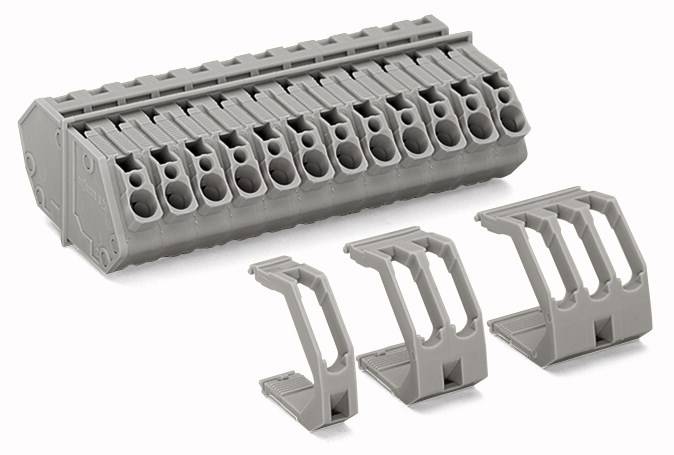

WAGO GmbH & Co. KG Durchführungsklemme 826-168
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Durchführungsklemme Typ:826-168Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:320 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:8Anzahl der Klemmstellen je Pol:2Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:-60..105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7 mmHöhe:23,55 mmTiefe:42,5 mmAbschlussplatte erforderlich:jaFarbe:grauTransparent:nein
WAGO GmbH & Co. KG Durchführungsklemme 826-168: weitere Details
Durchführungsklemme
Leiter-/Leiteranschluss
Blechdicke 1 4 mm
4 mm²
Rastermaß 7 mm
8-polig
CAGE CLAMP®
4,00 mm²
grauDurchführungsklemme Serie 826 mit CAGE CLAMP®
Die Durchführungsklemme hat die Artikelnummer 826-168 und ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Durchführungsklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Durchführungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm nötig. Bei diesem Produkt mit den 2 Leiteranschlüssen wird die CAGE CLAMP®-Technologie genutzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (57,5 x 23,55 x 42,5) mm. Diese Durchführungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Über ein Betätigungswerkzeug wird diese Durchführungsklemme betätigt. EAN: 4044918532822
Geliefert wird: WAGO GmbH & Co. KG Durchführungsklemme 826-168, Verpackungseinheit: 25 Stk., EAN: 4044918532822
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Durchführungsklemme Typ:826-168Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:320 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:8Anzahl der Klemmstellen je Pol:2Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:-60..105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:7 mmHöhe:23,55 mmTiefe:42,5 mmAbschlussplatte erforderlich:jaFarbe:grauTransparent:nein
WAGO GmbH & Co. KG Durchführungsklemme 826-168: weitere Details
Durchführungsklemme
Leiter-/Leiteranschluss
Blechdicke 1 4 mm
4 mm²
Rastermaß 7 mm
8-polig
CAGE CLAMP®
4,00 mm²
grauDurchführungsklemme Serie 826 mit CAGE CLAMP®
Die Durchführungsklemme hat die Artikelnummer 826-168 und ermöglicht eine einfache und zuverlässige Verdrahtung. Unsere Durchführungsklemmen geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Durchführungsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 9 bis 10 mm nötig. Bei diesem Produkt mit den 2 Leiteranschlüssen wird die CAGE CLAMP®-Technologie genutzt. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (57,5 x 23,55 x 42,5) mm. Diese Durchführungsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Über ein Betätigungswerkzeug wird diese Durchführungsklemme betätigt. EAN: 4044918532822
Geliefert wird: WAGO GmbH & Co. KG Durchführungsklemme 826-168, Verpackungseinheit: 25 Stk., EAN: 4044918532822
Lieferumfang
- inklusive Abschlussplatte und Rastkappe
