WAGO 769-171 Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Basisklemme
Anschluss
Zugfeder
Querschnitt flexibel (max.)
4 mm²
Querschnitt starr (max.)
4 mm²
Nennstrom - gerundet
32 A
Datenblatt (PDF)
61 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 50 St.)
Gesamt
75,23 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
82,34 €
zzgl. MwSt.
Kurzbeschreibung
Die 2-Leiter/2-Pin-Basisklemme ist für Tragschienen 35 x 15 und 35 x 7,5 geeignet und bietet eine sichere und zuverlässige Verbindung für Leiter bis zu 4 mm². Die CAGE CLAMP®-Technologie sorgt für eine einfache und werkzeuglose Installation, während das graue Design eine ästhetische und professionelle Optik bietet. Die Industrieverpackung mit 50 Stück ist ideal für den Einsatz in großen Projekten.
2-Leiter/2-Pin-Basisklemme
Highlights & Details
- 769-171
- Industrieverpackung mit 50 Stück
Technische Daten
- Produkt-Art
Basisklemme
- Anschluss
Zugfeder
- Belegung
L
- Querschnitt flexibel (min.)
0.08 mm²
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (min.)
0.08 mm²
- Querschnitt starr (max.)
4 mm²
- AWG min.
28
- AWG max.
12
- Klemmenbreite
5 mm
- Anzahl Reihen
1
- Polzahl je Reihe
4
- Polzahl
4
- Herstellerfarbe
Grau
- Nennstrom
32 A
- Nennstrom - gerundet
32 A
- Nennspannung
500 V
- Abisolierlänge (max.)
8 mm
- Herst.-Teilenr.
769-171
- Inhalt
50 St.
- Industrieverpackung
Ja
- Typ
769-171
- Abm.
(L x B x H) 5 x 5 x 28.50 mm
- Breite
5 mm
- Höhe
28.50 mm
- Länge
5 mm
- Verschmutzungsgrad
3
- Gewicht
9.653 g
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 655184 WAGO 769-171 Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 655184 WAGO 769-171 Basisklemme 5 mm Zugfeder Belegung: L Grau 50 St.
Beschreibung

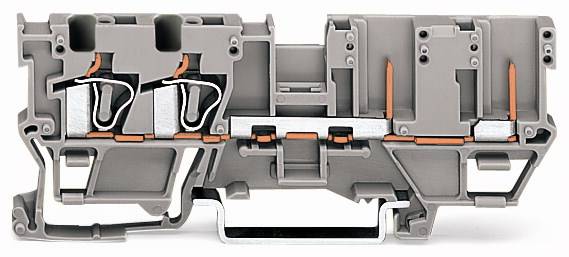

WAGO GmbH & Co. KG Basisklemme 769-171
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Basisklemme grauTyp:769-171Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:SteckanschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:4Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:87,5 mmTiefe:28,5 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG Basisklemme 769-171: weitere Details
2-Leiter/2-Pin-Basisklemme
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grauDurchgangsklemme Serie 769 mit CAGE CLAMP®
Die Durchgangsklemme hat die Artikelnummer 769-171 und ermöglicht eine einfache und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm² ausgelegt. Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug. EAN: 4045454871673
Geliefert wird: WAGO GmbH & Co. KG Basisklemme grau 769-171, Verpackungseinheit: 50 Stk., EAN: 4045454871673
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Basisklemme grauTyp:769-171Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:SteckanschlussAnzahl der Etagen:1Anzahl der Klemmstellen je Etage:4Montageart:Hutschiene TH35Werkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Breite:5 mmHöhe:87,5 mmTiefe:28,5 mmExplosionsgeprüfte Ausführung Ex e:neinAbschlussplatte erforderlich:jaFarbe:grauEtagen intern gebrückt:nein
WAGO GmbH & Co. KG Basisklemme 769-171: weitere Details
2-Leiter/2-Pin-Basisklemme
für Tragschiene 35 x 15 und 35 x 7,5
4 mm²
CAGE CLAMP®
4,00 mm²
grauDurchgangsklemme Serie 769 mit CAGE CLAMP®
Die Durchgangsklemme hat die Artikelnummer 769-171 und ermöglicht eine einfache und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm² ausgelegt. Für diese steckbare Reihenklemme erfolgt die Betätigung per Betätigungswerkzeug. EAN: 4045454871673
Geliefert wird: WAGO GmbH & Co. KG Basisklemme grau 769-171, Verpackungseinheit: 50 Stk., EAN: 4045454871673
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Basisklemme grau 769-171, Verpackungseinheit: 50 Stk., EAN: 4045454871673
