WAGO 769-109 Federleiste Grau 25 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federleiste
Herstellerfarbe
Grau
Abisolierlänge (max.)
8 mm
Anschluss
Federklemme
Gewicht
30.695 g
Datenblatt (PDF)
100 Set(s)
Alternativen anzeigen
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 25 St.)
Gesamt
176,48 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
193,27 €
zzgl. MwSt.
Highlights & Details
1-Leiter-Federleiste
- 769-109
- Industrieverpackung mit 25 Stück
Technische Daten
- Produkt-Art
Federleiste
- Herstellerfarbe
Grau
- Abisolierlänge (max.)
8 mm
- Anschluss
Federklemme
- Gewicht
30.695 g
- Herst.-Teilenr.
769-109
- Industrieverpackung
Ja
- Inhalt
25 St.
- Passend für
769
- Höhe
45.2 mm
- Länge
45 mm
- Serie
769
- Typ
769-109
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 652022 WAGO 769-109 Federleiste Grau 25 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 652022 WAGO 769-109 Federleiste Grau 25 St.
Beschreibung
WAGO GmbH & Co. KG Federleiste 769-109
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Federleiste 9pol. grTyp:769-109Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:9Anzahl der Klemmstellen je Pol:1Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Halogenfrei:jaBreite:45 mmHöhe:18,3 mmTiefe:45,2 mmAbschlussplatte erforderlich:neinFarbe:grauTransparent:nein
WAGO GmbH & Co. KG Federleiste 769-109: weitere Details
1-Leiter-Federleiste
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
9-polig
Kodiernase
4,00 mm²
grauFederleiste/Buchse Serie 769 mit Betätigungswerkzeug

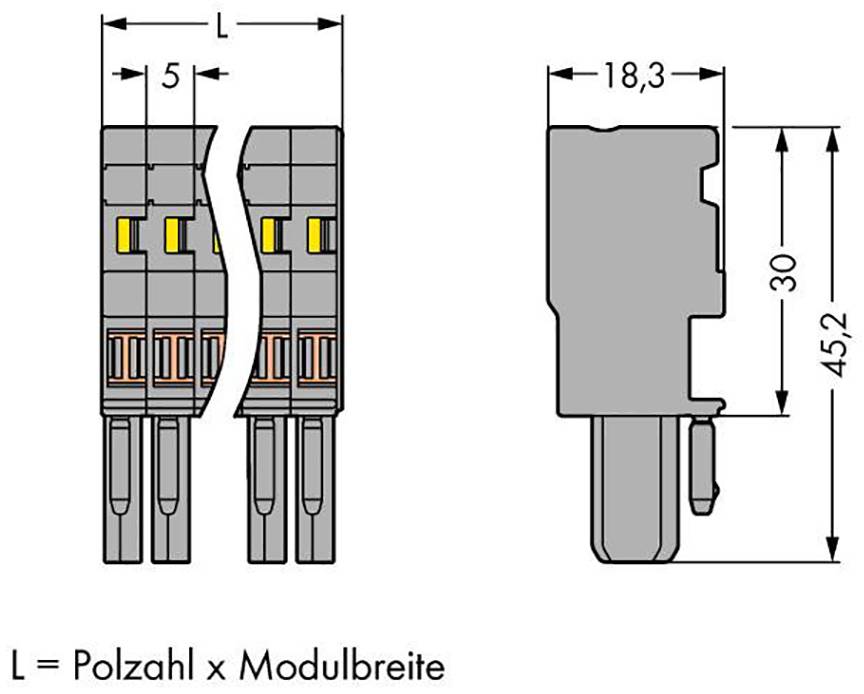

Die Federleiste/Buchse mit der Artikelnummer 769-109 schafft eine reibungslose Elektroinstallation. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (45 x 45,2 x 18,3) mm. In Abhängigkeit von der Leiterart eignet sich die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 4 mm². Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. EAN: 4044918471671
Geliefert wird: WAGO GmbH & Co. KG Federleiste 9pol. gr 769-109, Verpackungseinheit: 25 Stk., EAN: 4044918471671
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Federleiste 9pol. grTyp:769-109Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:9Anzahl der Klemmstellen je Pol:1Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Halogenfrei:jaBreite:45 mmHöhe:18,3 mmTiefe:45,2 mmAbschlussplatte erforderlich:neinFarbe:grauTransparent:nein
WAGO GmbH & Co. KG Federleiste 769-109: weitere Details
1-Leiter-Federleiste
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
9-polig
Kodiernase
4,00 mm²
grauFederleiste/Buchse Serie 769 mit Betätigungswerkzeug
Die Federleiste/Buchse mit der Artikelnummer 769-109 schafft eine reibungslose Elektroinstallation. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt findet die CAGE CLAMP®-Technologie Verwendung. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (45 x 45,2 x 18,3) mm. In Abhängigkeit von der Leiterart eignet sich die Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 4 mm². Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. EAN: 4044918471671
Geliefert wird: WAGO GmbH & Co. KG Federleiste 9pol. gr 769-109, Verpackungseinheit: 25 Stk., EAN: 4044918471671
