WAGO 769-101/022-000 Federleiste Grau 200 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Federleiste
Herstellerfarbe
Grau
Abisolierlänge (max.)
8 mm
Anschluss
Federklemme
Gewicht
2.52 g
Datenblatt (PDF)
22 Set(s)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl (Packungsgröße 200 St.)
Gesamt
224,06 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
248,00 €
226,05 €
zzgl. MwSt.
Highlights & Details
1-Leiter-Federleiste
- 769-101/022-000
- Industrieverpackung mit 200 Stück
Technische Daten
- Produkt-Art
Federleiste
- Herstellerfarbe
Grau
- Abisolierlänge (max.)
8 mm
- Anschluss
Federklemme
- Gewicht
2.52 g
- Herst.-Teilenr.
769-101/022-000
- Industrieverpackung
Ja
- Inhalt
200 St.
- Passend für
769
- Höhe
37.1 mm
- Länge
5 mm
- Serie
769
- Typ
769-101/022-000
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 655909 WAGO 769-101/022-000 Federleiste Grau 200 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 655909 WAGO 769-101/022-000 Federleiste Grau 200 St.
Beschreibung
WAGO GmbH & Co. KG Federleiste 769-101/022-000
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Federleiste kodierbar, 1p. grTyp:769-101/022-000Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:1Anzahl der Klemmstellen je Pol:1Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Halogenfrei:jaBreite:5 mmHöhe:26,5 mmTiefe:37,1 mmAbschlussplatte erforderlich:neinFarbe:grauTransparent:nein
WAGO GmbH & Co. KG Federleiste 769-101/022-000: weitere Details
1-Leiter Federleiste, abgewinkelt
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
1-polig
Kodiernase
4,00 mm²
grauFederleiste/Buchse Serie 769 mit CAGE CLAMP®

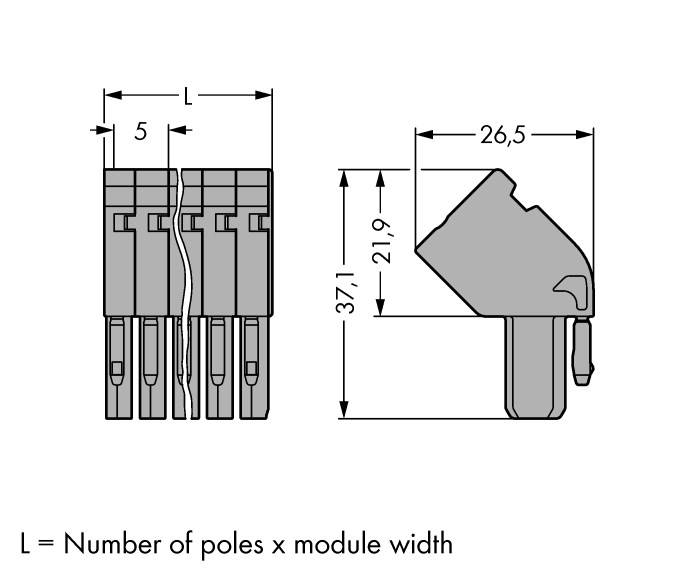

Bei dieser Federleiste/Buchse (Artikelnummer 769-101/022-000) ist eine saubere Elektroinstallation der Fokus. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (5 x 37,1 x 26,5) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 4 mm² ausgelegt. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. EAN: 4044918840088
Geliefert wird: WAGO GmbH & Co. KG Federleiste kodierbar, 1p. gr 769-101/022-000, Verpackungseinheit: 200 Stk., EAN: 4044918840088
Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.
Hersteller:WAGO GmbH & Co. KGBezeichnung:Federleiste kodierbar, 1p. grTyp:769-101/022-000Explosionsgeprüfte Ausführung Ex e:neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,08..4 mm²Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:0,25..2,5 mm²Anschließbarer Leiterquerschnitt eindrähtig:0,08..4 mm²Anschließbarer Leiterquerschnitt mehrdrähtig:0,08..4 mm²Bemessungsstrom In:32 ABemessungsspannung:500 VAusführung elektrischer Anschluss 1:FederzuganschlussAusführung elektrischer Anschluss 2:FederzuganschlussPolzahl:1Anzahl der Klemmstellen je Pol:1Montageart:sonstigeWerkstoff des Isolierkörpers:ThermoplastBetriebstemperatur:105 °CBrennbarkeitsklasse des Isolierstoffs nach UL 94:V0Halogenfrei:jaBreite:5 mmHöhe:26,5 mmTiefe:37,1 mmAbschlussplatte erforderlich:neinFarbe:grauTransparent:nein
WAGO GmbH & Co. KG Federleiste 769-101/022-000: weitere Details
1-Leiter Federleiste, abgewinkelt
CAGE CLAMP®
4 mm²
Rastermaß 5 mm
1-polig
Kodiernase
4,00 mm²
grauFederleiste/Buchse Serie 769 mit CAGE CLAMP®
Bei dieser Federleiste/Buchse (Artikelnummer 769-101/022-000) ist eine saubere Elektroinstallation der Fokus. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (5 x 37,1 x 26,5) mm. In Abhängigkeit von der Leiterart ist diese Federleiste/Buchse für Leiterquerschnitte von 0,08 mm² bis 4 mm² ausgelegt. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. EAN: 4044918840088
Geliefert wird: WAGO GmbH & Co. KG Federleiste kodierbar, 1p. gr 769-101/022-000, Verpackungseinheit: 200 Stk., EAN: 4044918840088
Lieferumfang
- Geliefert wird: WAGO GmbH & Co. KG Federleiste kodierbar, 1p. gr 769-101/022-000, Verpackungseinheit: 200 Stk., EAN: 4044918840088
