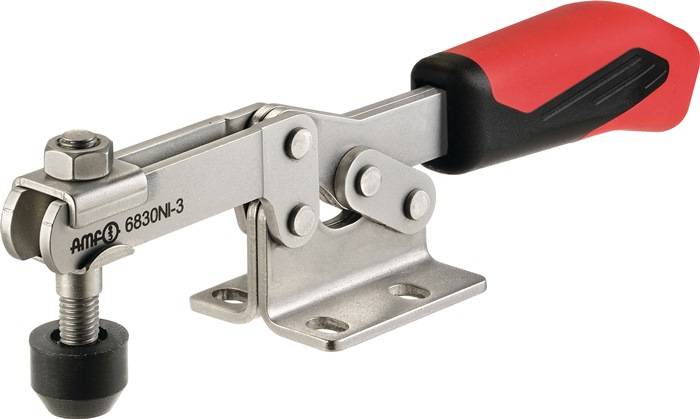

Waagrechtspanner Nr.6830NI Gr.4 waagrechter Fuß AMF
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
20 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
134,98 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Highlights & Details
Waagrechtspanner Nr.6830NI Gr.4 waagrechter Fuß AMF
- Waagrechtspanner Nr.6830NI Gr.4 waagrechter Fuß AMF
Technische Daten
- Größe: 4
- Spannhöhe: 45 mm
- Haltekraft F1: 2 kN
- Bohrungs-Ø: 8,5 mm
- Höhe gespannt: 75 mm
- Länge gespannt: 287 mm
- Haltekraft F2: 3 kN
- Spannweite: 63 mm
- Marke: AMF
- Breite
113 mm
- Bohrungs-Durchmesser
8.5 mm
- Außen-Länge
287 mm
- Gesamtlänge
287 mm
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 800246558 Waagrechtspanner Nr.6830NI Gr.4 waagrechter Fuß AMF
Beschreibung
VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignet Weitere technische Eigenschaften: · C: 41mm · D: 8,5mm · Andrückschraube: M8 x 65 · HW min.: -4mm · L1: 287mm · F1: 2kN · L: 20,5mm · a*: 90° · Bauart: waagrechter Fuß · F: 27mm · P: 57mm · K: 8mm · A: 10mm · HW max.: 24mm · H1: 75mm · H2: 126mm · M1: 43 · Material: Edelstahl · I: 20mm · F2: 3kN · B: 113mm · E: 63mm · M: 29-43mm · H: 45mm · N: 58mm · D1: 8,5mm
Lieferumfang
- Geliefert wird: Amf Waagrechtspanner Nr.6830NI Gr.4 waagrechter Fuß, Verpackungseinheit: 1 Stk., EAN: 4020772095222
