VOLTCRAFT MSL-520 rot Messleitung 4 mm-Stecker Messnadel 0.7 mm 1.5 m Rot 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
315 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
7,13 €
5
6% = 0,43 €
6,70 €
10
8% = 0,60 €
6,53 €
25
10% = 0,72 €
6,41 €
50
11% = 0,80 €
6,33 €
100
13% = 0,95 €
6,18 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (7,13 € / Stück)
7,13 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details

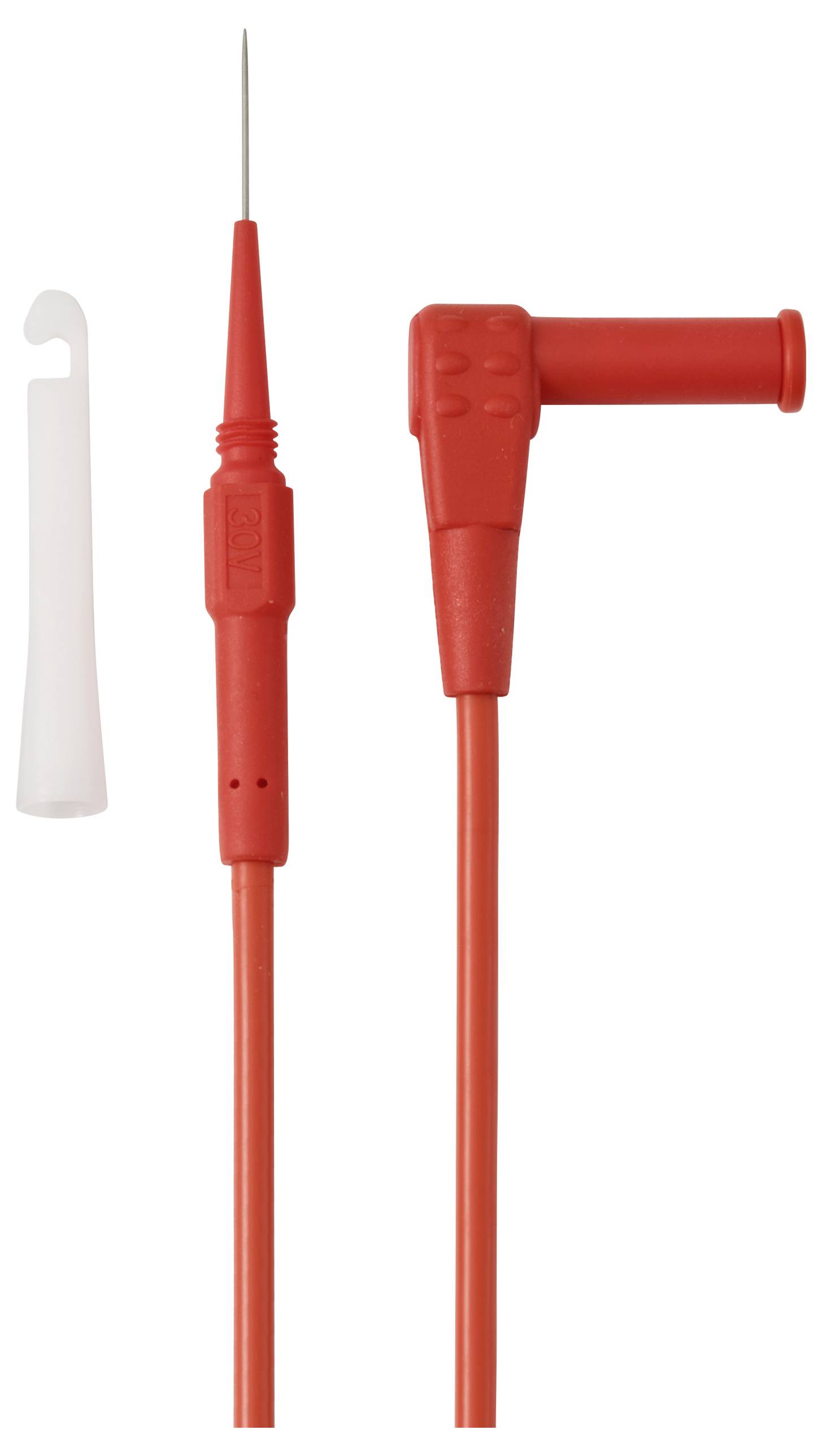

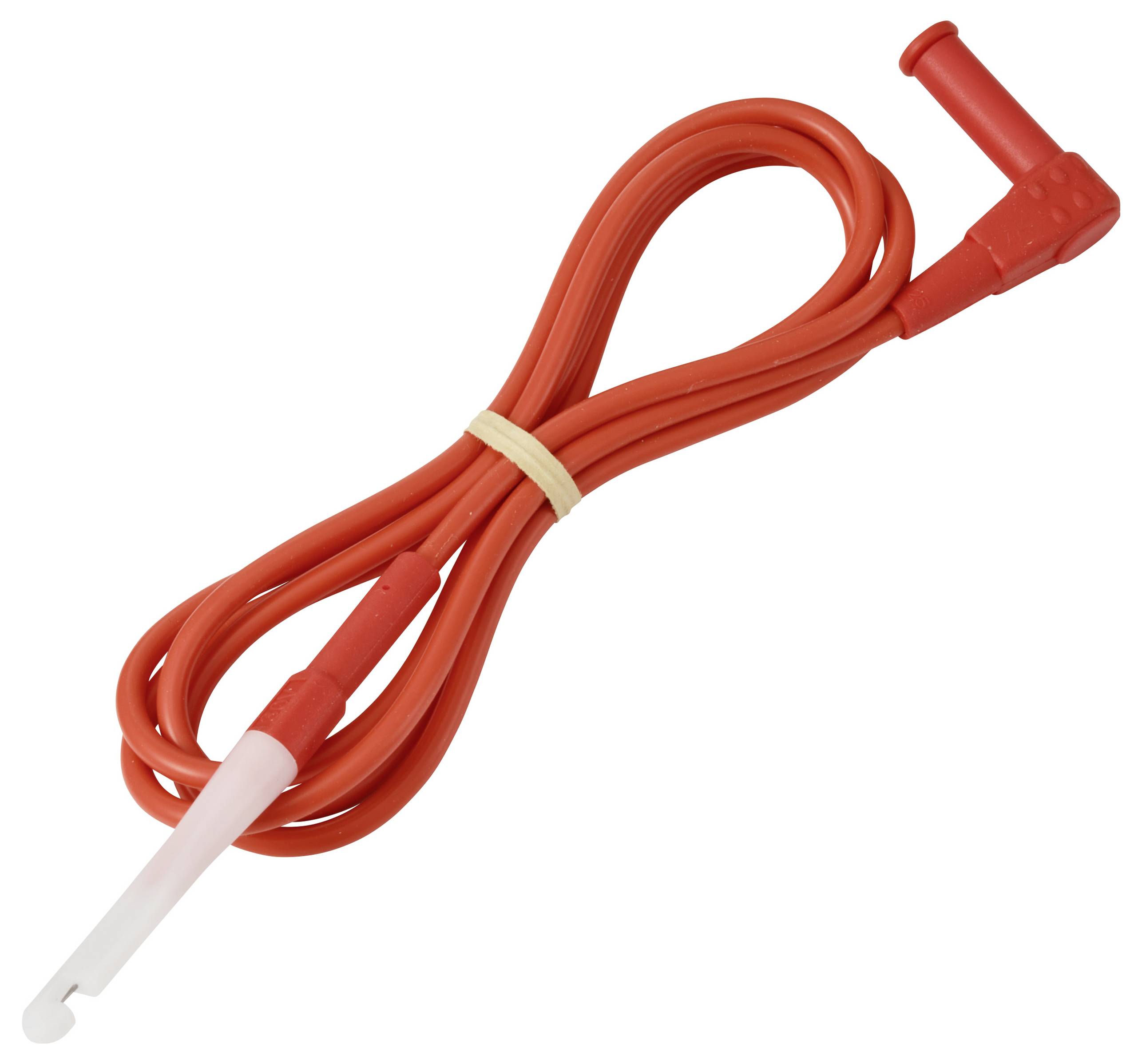

Messleitung rot mit 0,7 mm Messspitze
- 30 V AC / 60 V DC, 10 A
- Kabelmaterial: Silikon höchstflexibel
- Kabellänge: 1,5 m
- Leitergröße: 18 AWG Ø 1 mm
- Ø 0,7 mm Edelstahlstift
Technische Daten
- Produkt-Art
Messleitung
- Anschluss A
4 mm-Stecker
- Anschluss B
Stiftkontakt
- Kabellänge
1.5 m
- Herstellerfarbe
Rot
- Stecker-Besonderheiten
abgewinkelt
- Material
Silikon
- Leitungs-Querschnitt
3.5 mm²
- Nennspannung
30 V/AC
60 V/DC
- Nennstrom
10 A
- Nennstrom - gerundet
10 A
- Buchsen-Ø
4 mm
- Kontaktmaterial
Edelstahl
- Typ
MSL-520 rot
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 3462534 VOLTCRAFT MSL-520 rot Messleitung 4 mm-Stecker Messnadel 0.7 mm 1.5 m Rot 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3462534 VOLTCRAFT MSL-520 rot Messleitung 4 mm-Stecker Messnadel 0.7 mm 1.5 m Rot 1 St.
Garantiebedingungen
Garantiebedingungen 3462534 VOLTCRAFT MSL-520 rot Messleitung 4 mm-Stecker Messnadel 0.7 mm 1.5 m Rot 1 St.
Beschreibung
Die MSL-520 Messleitung wurde entwickelt um einen perfekten Kontakt zu Service / Mess Öffnungen der führenden Reihenklemmenhersteller wie Phönix Contakt, Weidmüller und WAGO im Niederspannungsbereich zu gewährleisten. Diese sind inwischen oft kleiner als 1 mm im Durchmesser.
Gleichzeitig sollte die Messleitung durch ihr Gewicht die Prüfnadel / Prüfspitze im Einsatz nicht verbiegen.

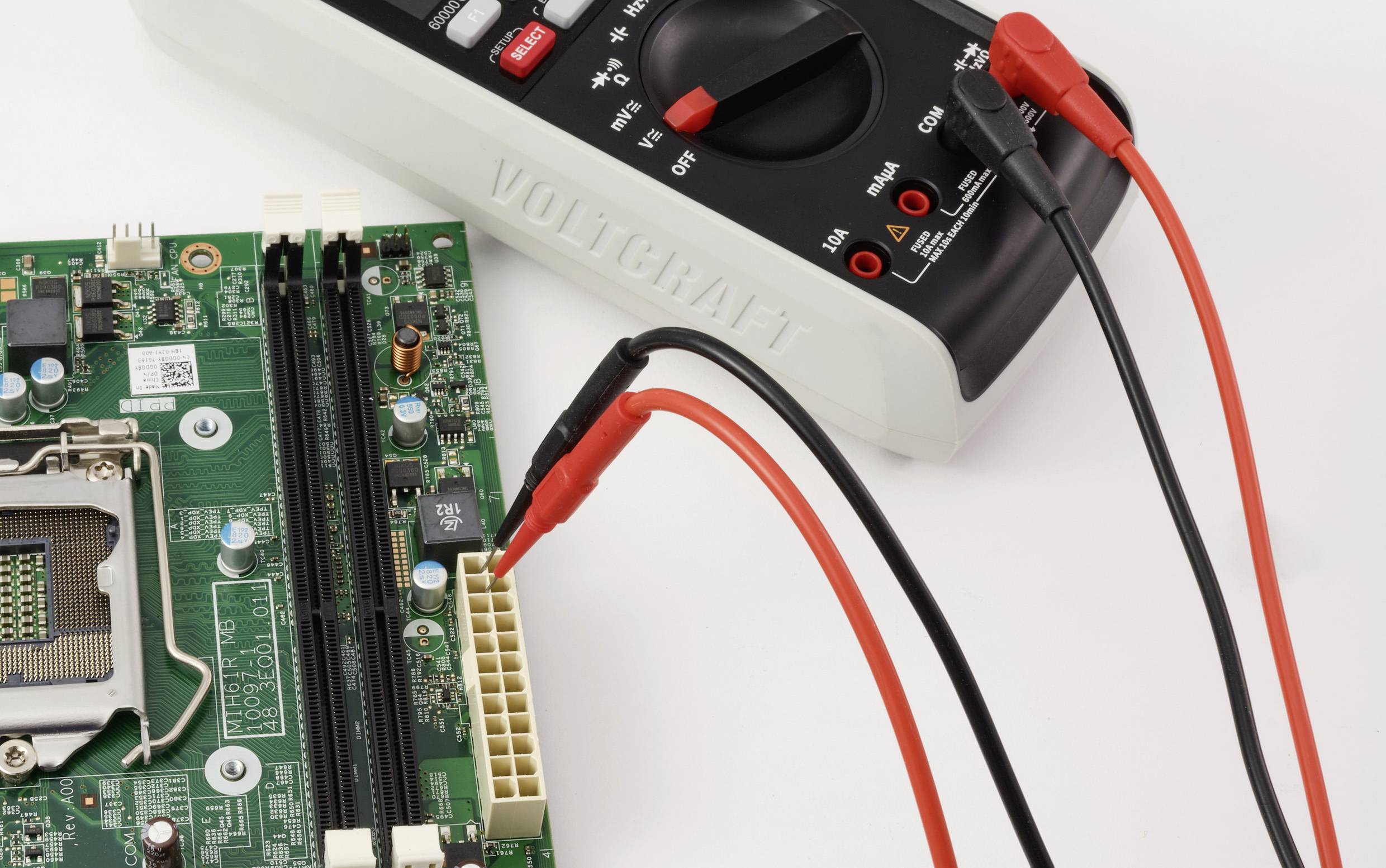

Die MSL-520 ist ebenfalls hervorragend für Messungen an SMD-Bauteilen (Surface-Mount Devices): Aufgrund der sehr feinen Messspitzen von 0,7 mm Durchmesser eignen sich die Nadeln hervorragend, um die winzigen Pins oder Kontakte von oberflächenmontierten Bauteilen zu kontaktieren. Dies ist besonders wichtig bei der Fehlersuche auf hochintegrierten Platinen, wo herkömmliche Messspitzen zu groß wären und einen Kurzschluss zwischen benachbarten Kontakten verursachen könnten.
Außerdem können durch die 19 mm lange Nadel in vielen Fällen Industriesteckverbindungen rückwärtig bei gestecktem Verbinder vermessen werden.

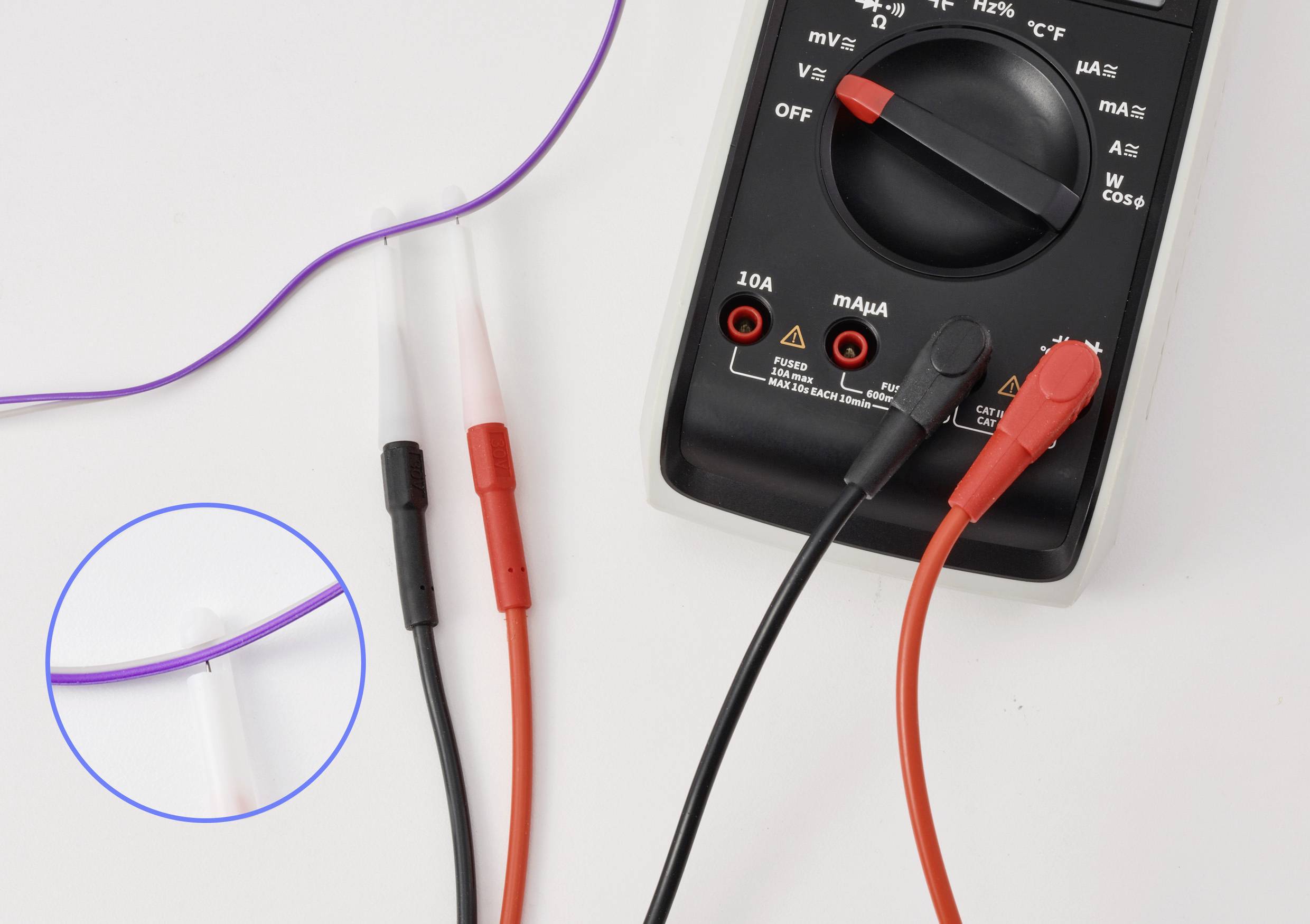

Zusätzlicher Nutzen beim Kontaktierung durch Isolierungen: Die spitz zulaufende Form und die Funktion der Schutzkappe sind entscheidend, um die Isolierung von Litzen oder Kabel im Automotive Bereich zu durchstechen. Die Schutzkappe dient dabei als Fixierung und sorgt für einen stabilen Kontakt, sobald der Leiter durchstochen wird.
Gleichzeitig sollte die Messleitung durch ihr Gewicht die Prüfnadel / Prüfspitze im Einsatz nicht verbiegen.
Die MSL-520 ist ebenfalls hervorragend für Messungen an SMD-Bauteilen (Surface-Mount Devices): Aufgrund der sehr feinen Messspitzen von 0,7 mm Durchmesser eignen sich die Nadeln hervorragend, um die winzigen Pins oder Kontakte von oberflächenmontierten Bauteilen zu kontaktieren. Dies ist besonders wichtig bei der Fehlersuche auf hochintegrierten Platinen, wo herkömmliche Messspitzen zu groß wären und einen Kurzschluss zwischen benachbarten Kontakten verursachen könnten.
Außerdem können durch die 19 mm lange Nadel in vielen Fällen Industriesteckverbindungen rückwärtig bei gestecktem Verbinder vermessen werden.
Zusätzlicher Nutzen beim Kontaktierung durch Isolierungen: Die spitz zulaufende Form und die Funktion der Schutzkappe sind entscheidend, um die Isolierung von Litzen oder Kabel im Automotive Bereich zu durchstechen. Die Schutzkappe dient dabei als Fixierung und sorgt für einen stabilen Kontakt, sobald der Leiter durchstochen wird.
