Überlastrelais Siemens 3RU2146-4MB1 1 St. kaufen

Ein blauer elektrischer Schütz von Siemens mit drei Hauptanschlüssen oben und mehreren Steueranschlüssen vorne.

Abbildung ähnlich

'Offener Schaltschrank mit verschiedenen elektronischen Bauteilen und Kabeln, die auf mehreren Ebenen angeordnet sind.'

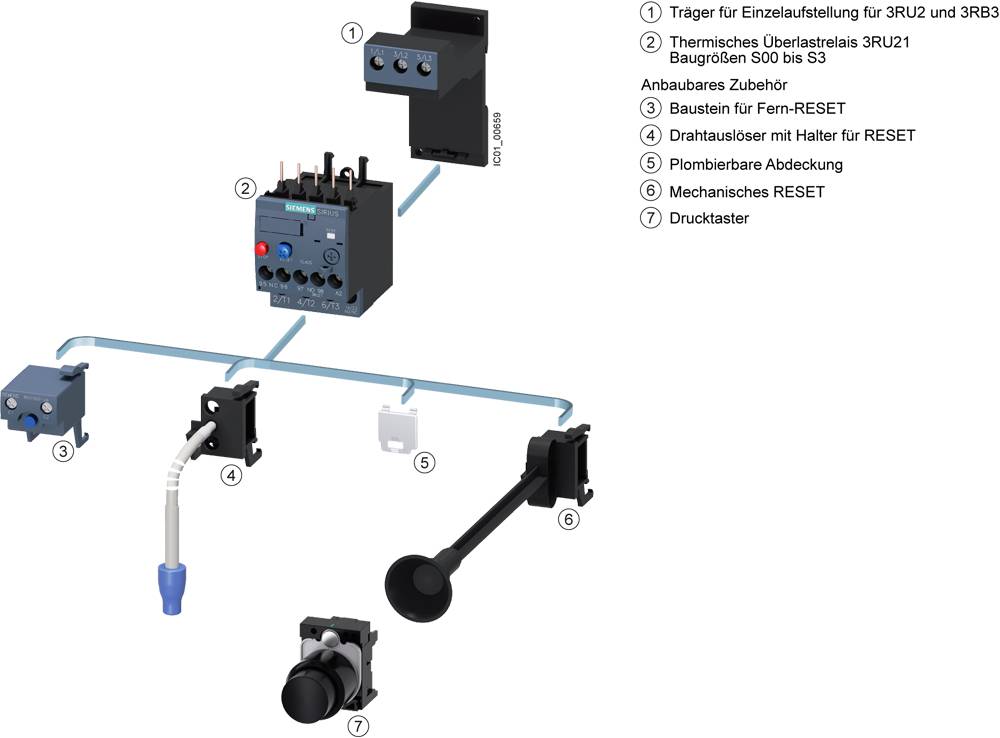

Mechanisches Schaltsystem mit verschiedenen Komponenten nummeriert 1 bis 7, zeigt Träger, Abdeckungen und Reset-Mechanismen.

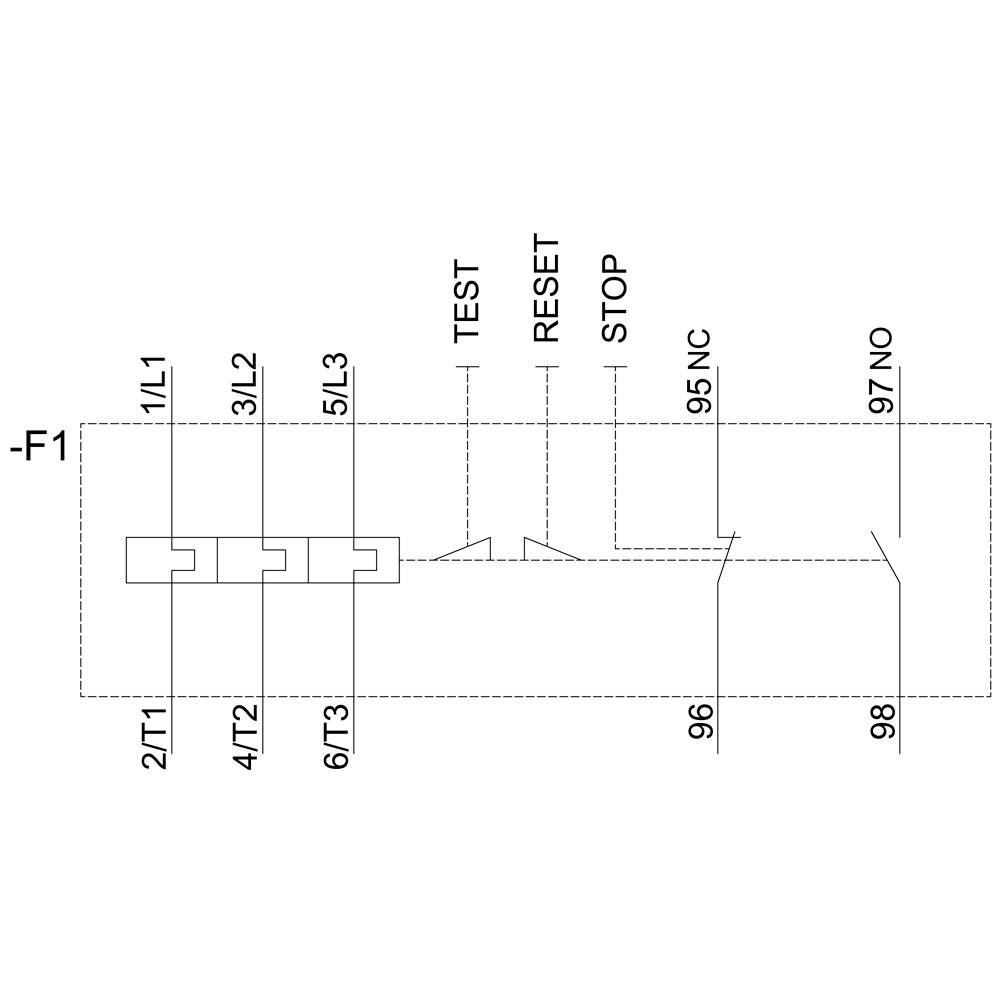

Schaltplan eines Schützmoduls mit Anschlüssen 1/L1, 3/L2, 5/L3 für Eingang und 2/T1, 4/T2, 6/T3 für Ausgang, sowie Tasten TEST, RESET und STOP.

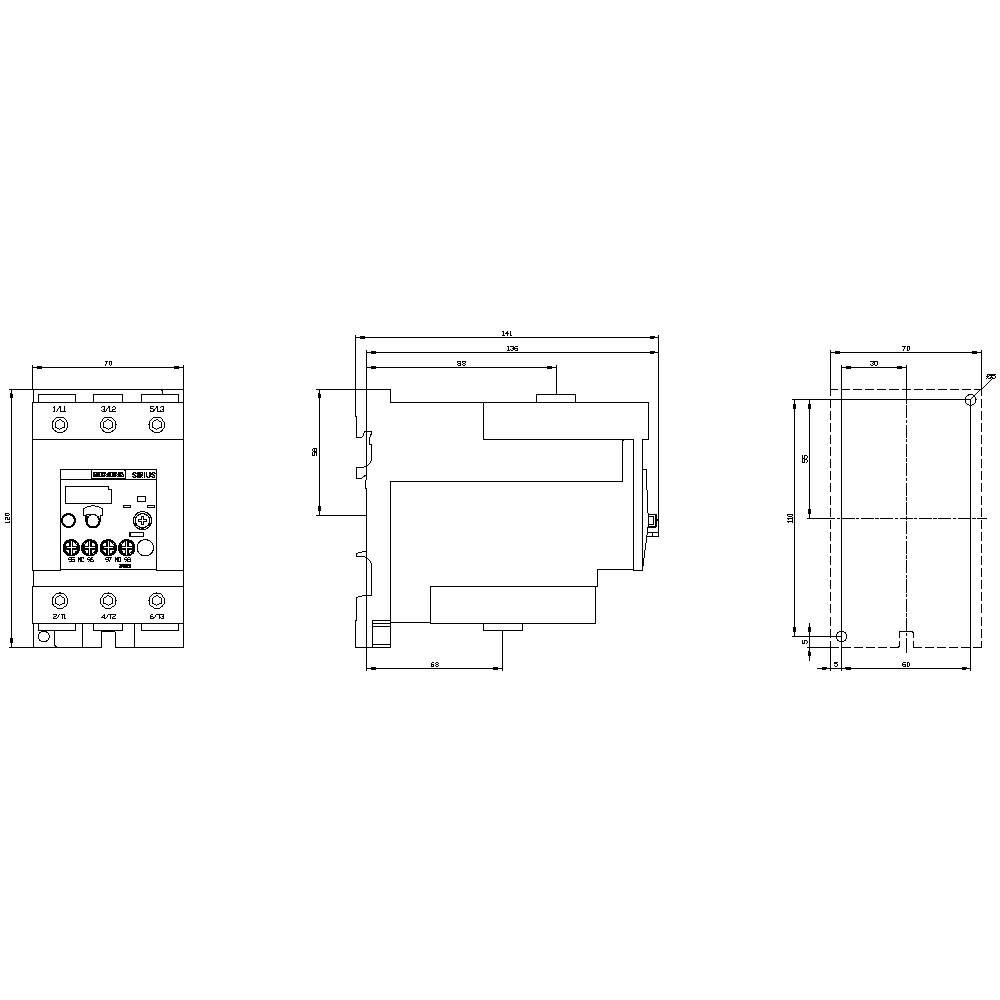

Technische Zeichnung eines elektrischen Steuergeräts mit Front-, Seiten- und Oberansicht. Maße sind angegeben.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4MB1

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Lieferung Fr., 9. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

172,07 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Do., 1. Okt.

Kostenfreier Versand

222,69 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2146-4MB1

Baugröße: S3

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 80 A

Einstellbereich Strom (max.): 100 A

Einstellbereich (Strom): 80 - 100 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 120 mm

Tiefe: 140 mm

Abm.: (B x H x T) 70 x 120 x 140 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 100 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745442 Überlastrelais Siemens 3RU2146-4MB1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745442 Überlastrelais Siemens 3RU2146-4MB1 1 St.

Beschreibung

Überlastrelais 80...100 A thermisch für Motorschutz Baugröße S3, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
