Überlastrelais Siemens 3RU2146-4KB0 1 St. kaufen

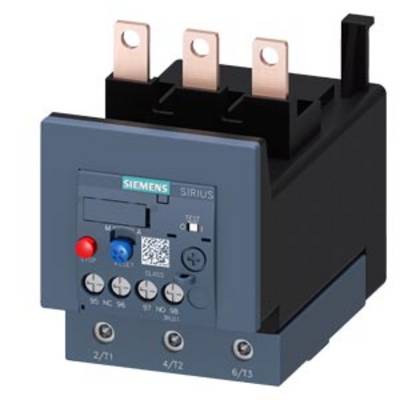

Ein Schütz mit drei Kupferanschlüssen und mehreren Steuerelementen auf der Vorderseite, darunter Tasten und ein QR-Code.

Abbildung ähnlich

Ein geöffneter Serverschrank mit mehreren Regalen, die diverse elektronische Komponenten und Verkabelungen enthalten, vor weißem Hintergrund.

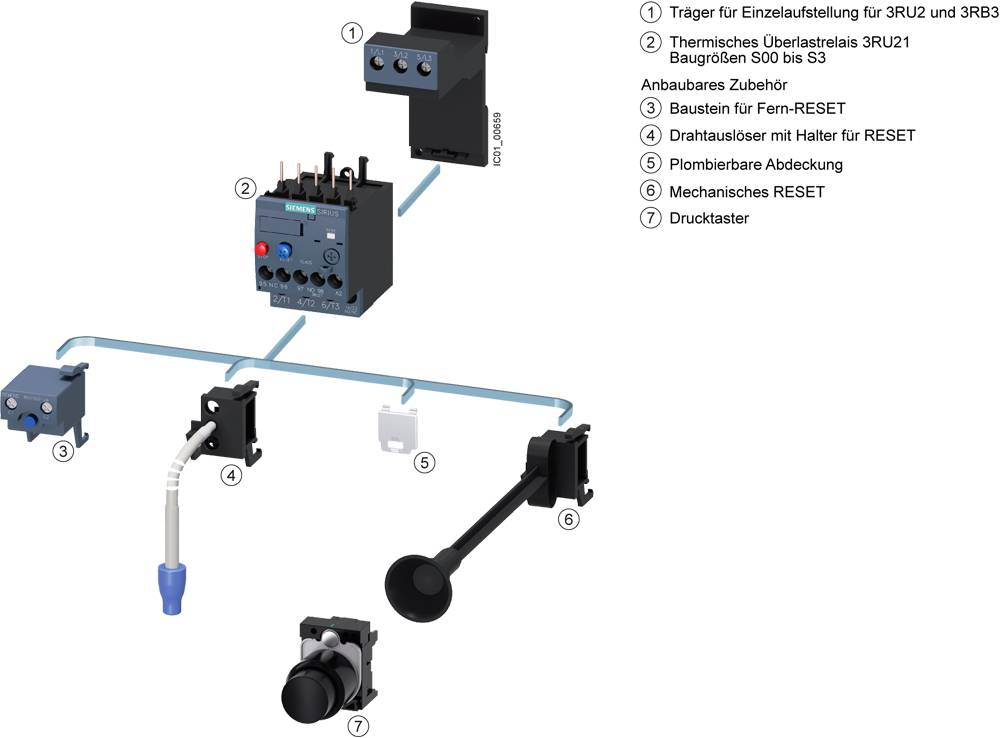

Ein Schaltplan zeigt die Komponenten eines Schaltgeräts mit Zahlenmarkierungen: Halterungen, thermischer Überlastrelais, Reset-Optionen und Bedientasten.

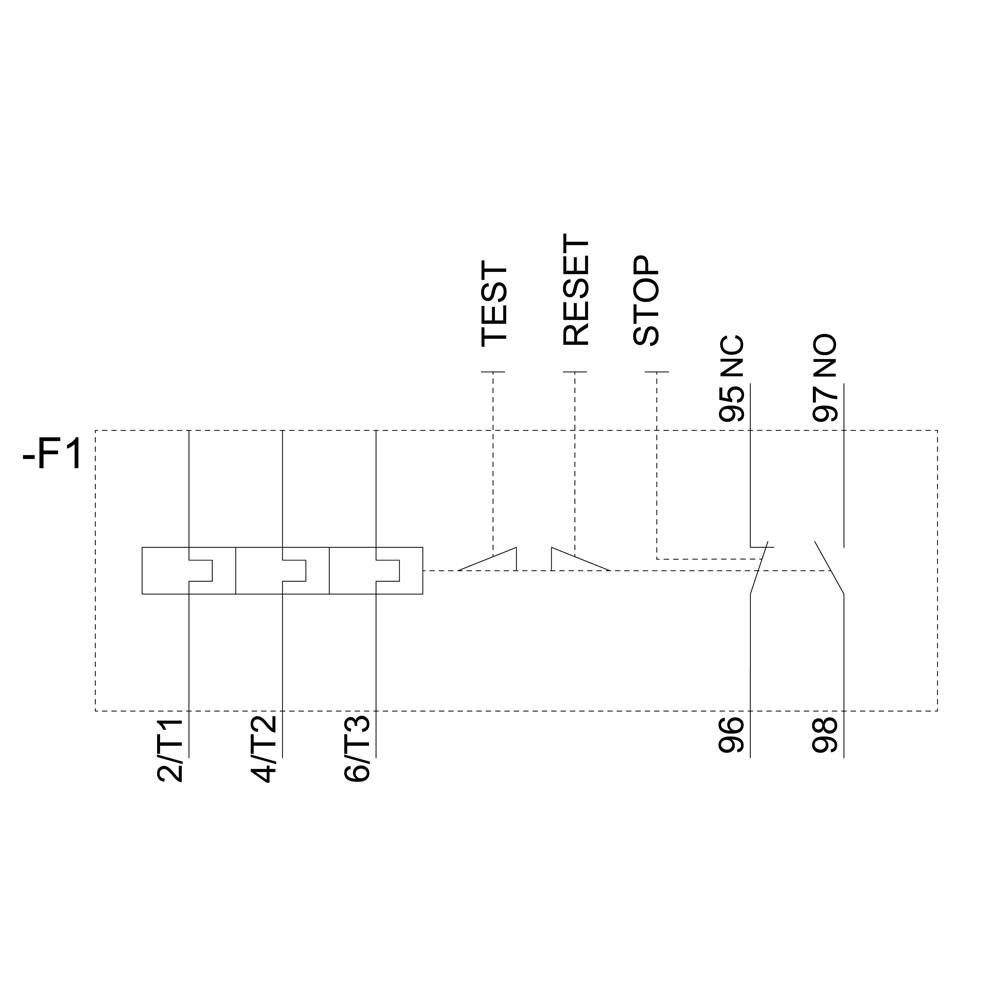

Schaltschema zeigt Schalter -F1 mit Kontakten 2/T1, 4/T2, 6/T3, TEST, RESET, STOP. Kontaktpositionen 95 NC, 96, 97 NO, 98.

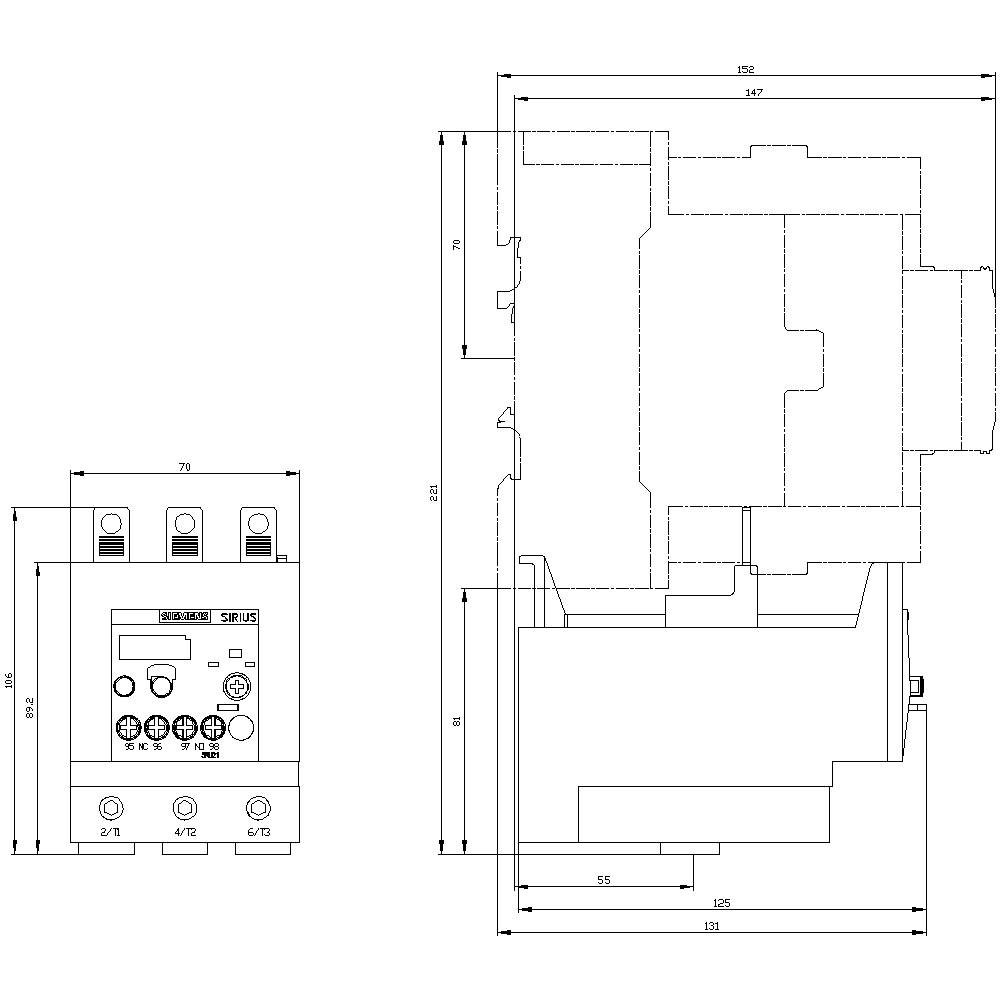

Technische Zeichnung eines Gerätes mit Abmessungen, zeigt Front- und Seitenansicht; Fokus auf Bedienelemente und strukturelle Details.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4KB0

Baugröße

Besonderheiten

mit Prüftaste

Datenblatt (PDF)

Sofort-Lieferung Do., 24. Sept.

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

114,19 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

Kostenfreier Versand

142,85 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais, 57-75A, für Motorschutz, S3, CLASS 10, Schützanbau

57..75 A, 1000 V, Direktanbau, Schraubanschluss, 1, CLASS 10, Reset-Funktion Eingang: nein, Reset-Funktion automatisch: ja, Reset-Funktion Taster: ja

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2146-4KB0

Baugröße: S3

Funktionen: Überlast

Besonderheiten: mit Prüftaste

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 57 A

Einstellbereich Strom (max.): 75 A

Einstellbereich (Strom): 57 - 75 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 105 mm

Tiefe: 125 mm

Abm.: (B x H x T) 70 x 105 x 125 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 75 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745436 Überlastrelais Siemens 3RU2146-4KB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745436 Überlastrelais Siemens 3RU2146-4KB0 1 St.

Beschreibung

Überlastrelais 57...75 A thermisch für Motorschutz Baugröße S3, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
