Überlastrelais Siemens 3RU2146-4JB0 1 St. kaufen

Der gezeigte Gegenstand ist ein Siemens Sirius Überlastrelais, Modell 3RU21, mit Kontrollknöpfen und drei elektrischen Anschlüssen.

Abbildung ähnlich

Ein offener Schaltschrank mit verschiedenen elektrischen Komponenten und Kabeln, die in Reihen angeordnet sind.

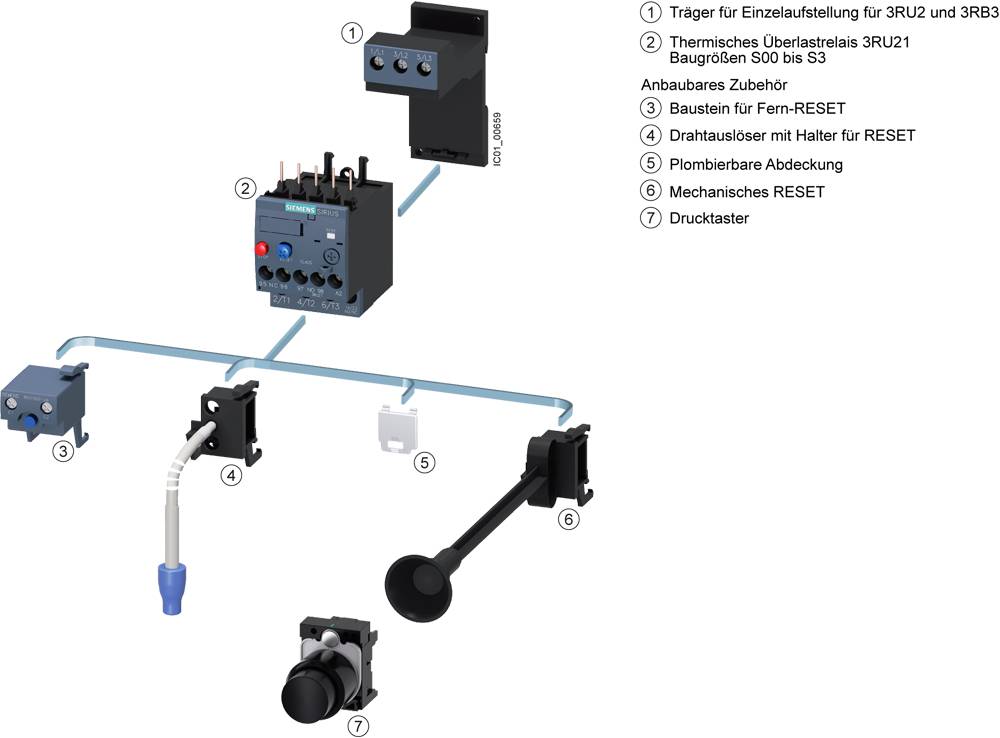

'Diagramm eines elektrischen Schaltgeräts mit Zubehör und Beschriftungen, das die Komponenten und deren Anordnung zeigt.'

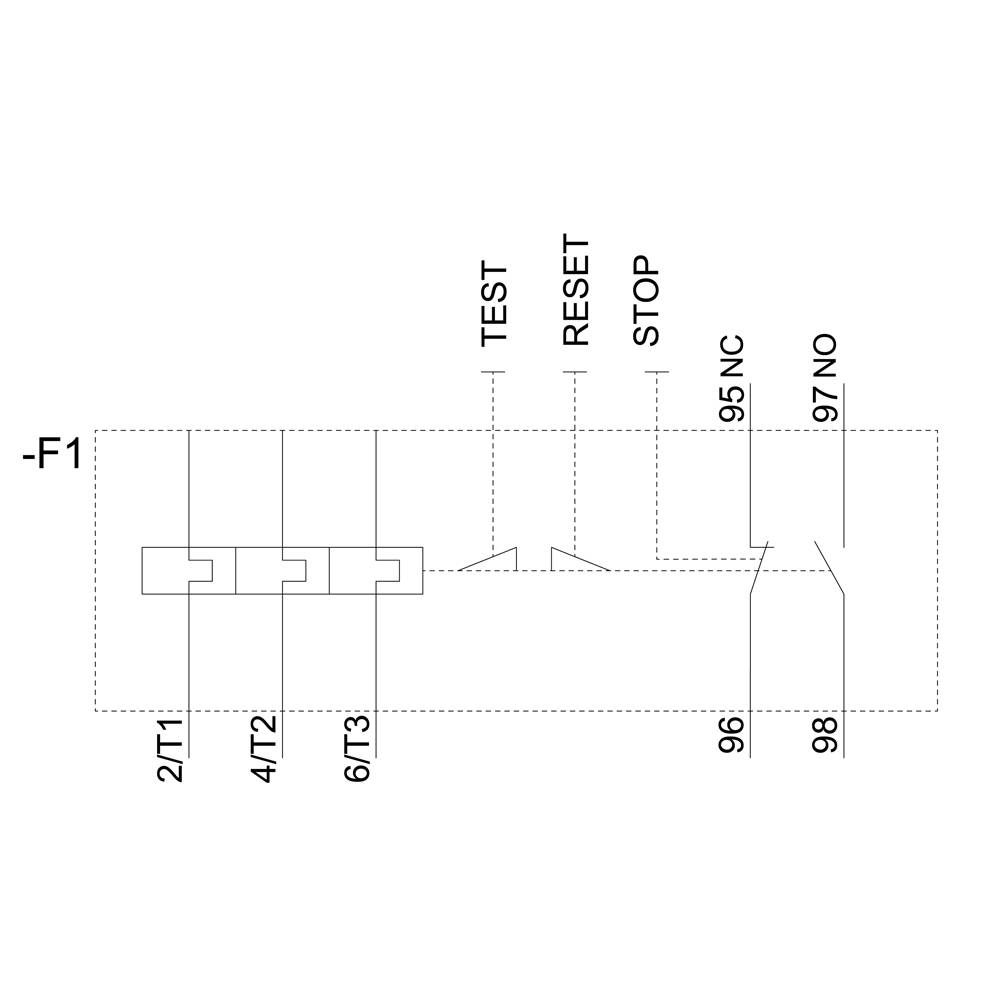

Schaltsymbol eines Relais mit beschrifteten Klemmen 'TEST', 'RESET', 'STOP', 95 'NC', 96, 97 'NO', 98.

Technische Zeichnung eines elektrischen Bauteils mit Front- und Seitenansicht. Maße: Höhe 110 mm, Breite 70 mm, Tiefe 132 mm.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2146-4JB0

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

Lieferung Mi., 7. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

97,87 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

Kostenfreier Versand

134,45 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2146-4JB0

Baugröße: S3

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 45 A

Einstellbereich Strom (max.): 63 A

Einstellbereich (Strom): 45 - 63 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 70 mm

Höhe: 105 mm

Tiefe: 125 mm

Abm.: (B x H x T) 70 x 105 x 125 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 10

Nennstrom: 63 A

Querschnitt flexibel (max.): 50 mm²

Querschnitt flexibel (min.): 2.5 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 1000 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745432 Überlastrelais Siemens 3RU2146-4JB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745432 Überlastrelais Siemens 3RU2146-4JB0 1 St.

Beschreibung

Überlastrelais 45...63 A thermisch für Motorschutz Baugröße S3, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
