Überlastrelais Siemens 3RU2136-4RD1 1 St. kaufen

Ein grauer Siemens SIRIUS Schütz mit drei Anschlüssen an der Oberseite und mehreren Tasten vorne, verwendet in industriellen Steueranlagen.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt eine Vielzahl von Elektronikkomponenten und Verkabelungen in einem geordneten Layout.

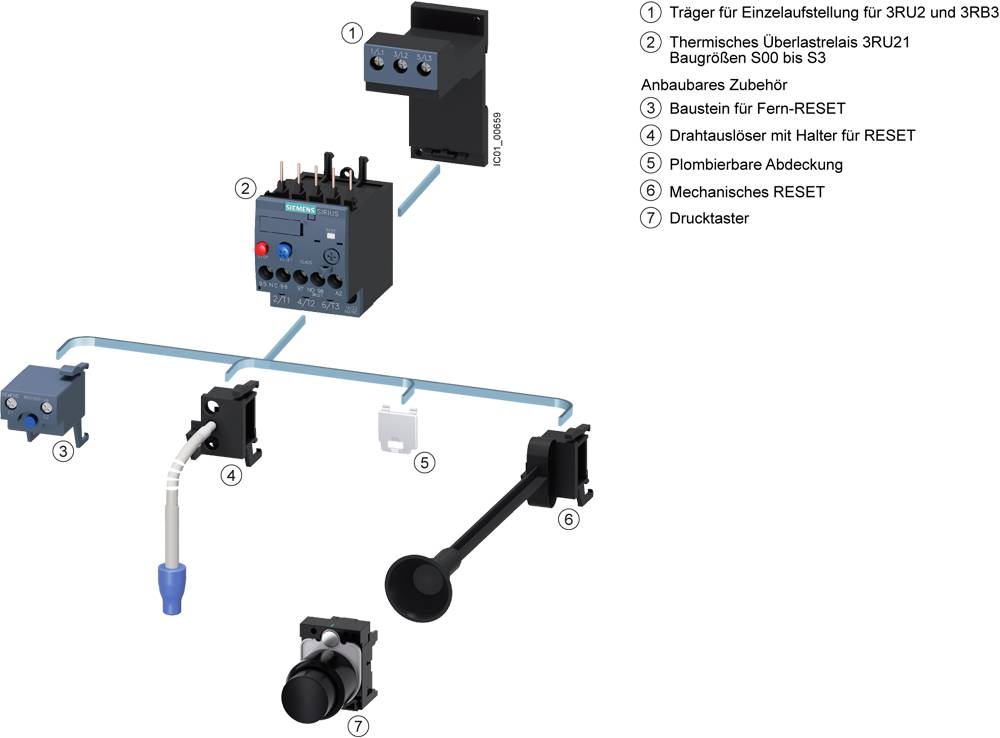

'Darstellung eines elektrothermischen Überlastrelais mit Zubehör, einschließlich RESET-Baustein und Drahtauslöser.'

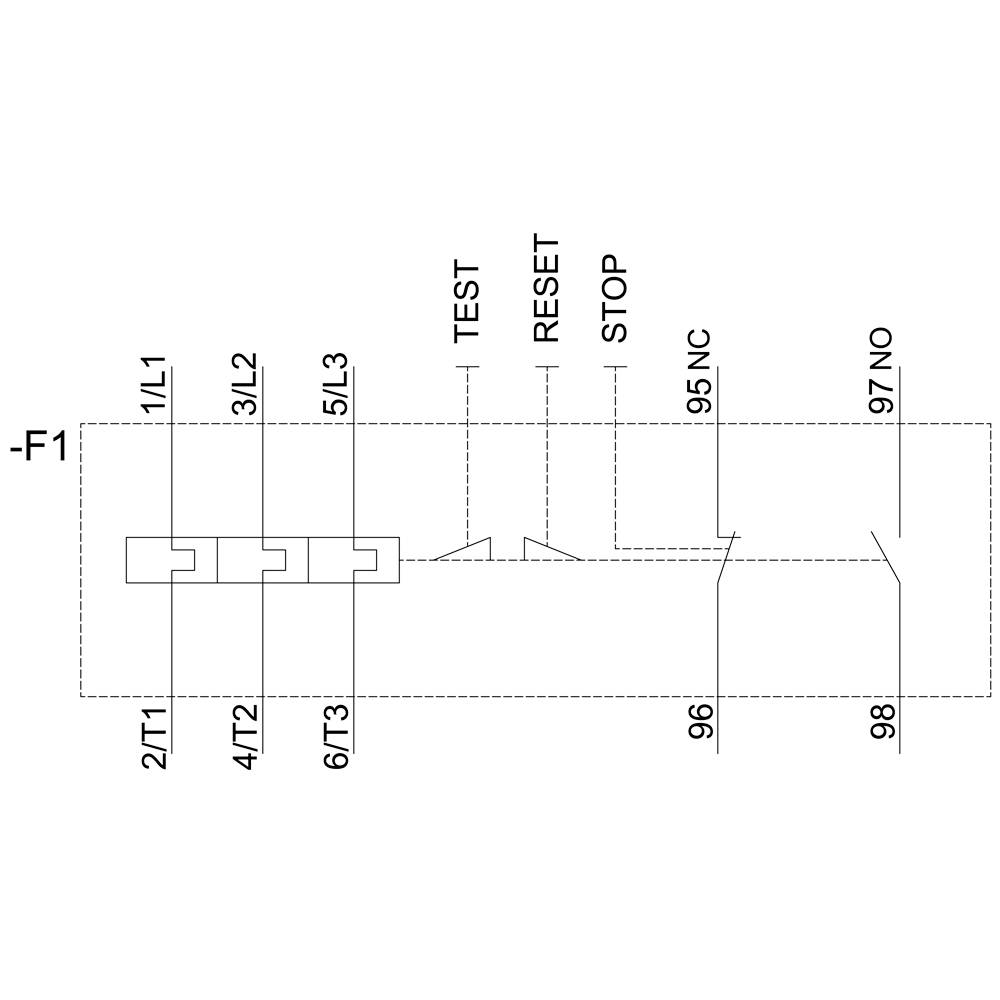

Schaltplan eines Leitungsschutzschalters mit Anschlüssen und Beschriftungen: '1/L1', '3/L2', '5/L3', 'TEST', 'RESET', 'STOP'.

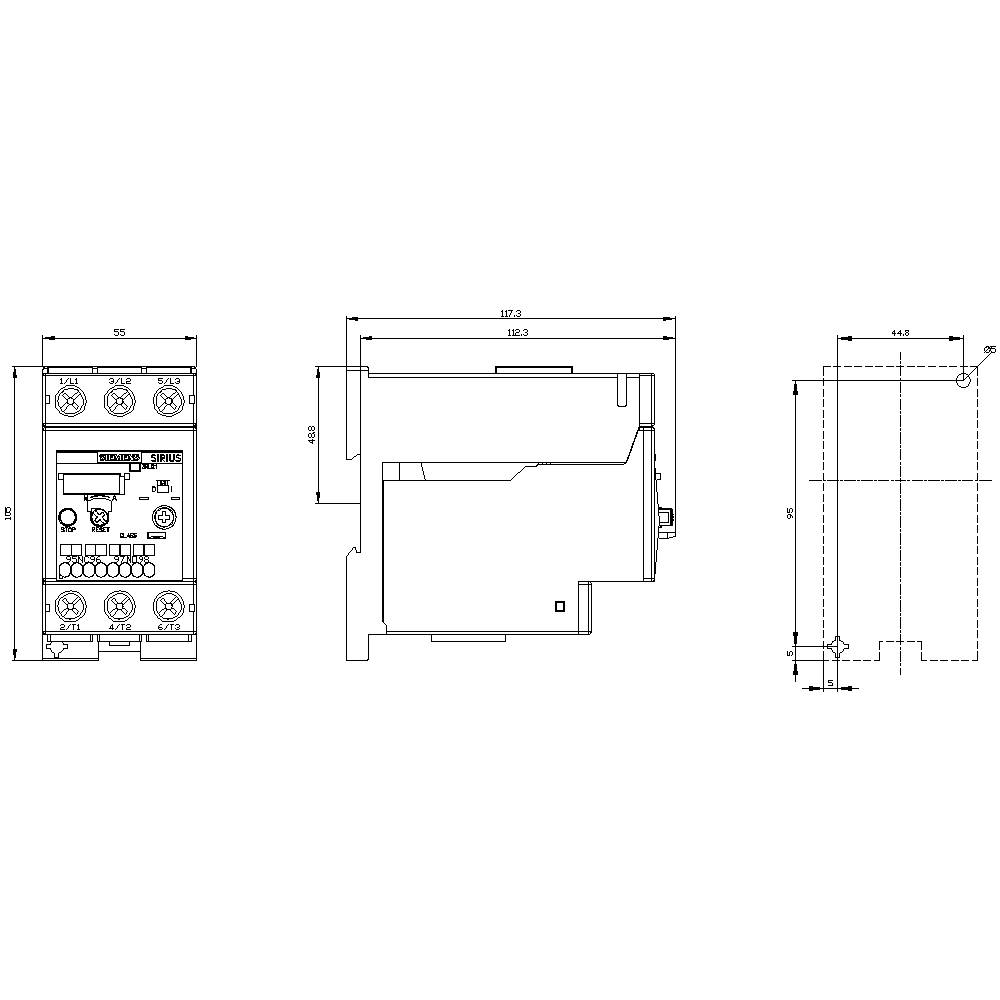

Technische Zeichnung eines elektronischen Geräts mit Front-, Seiten- und Draufsicht. Maße und Details sind spezifiziert.

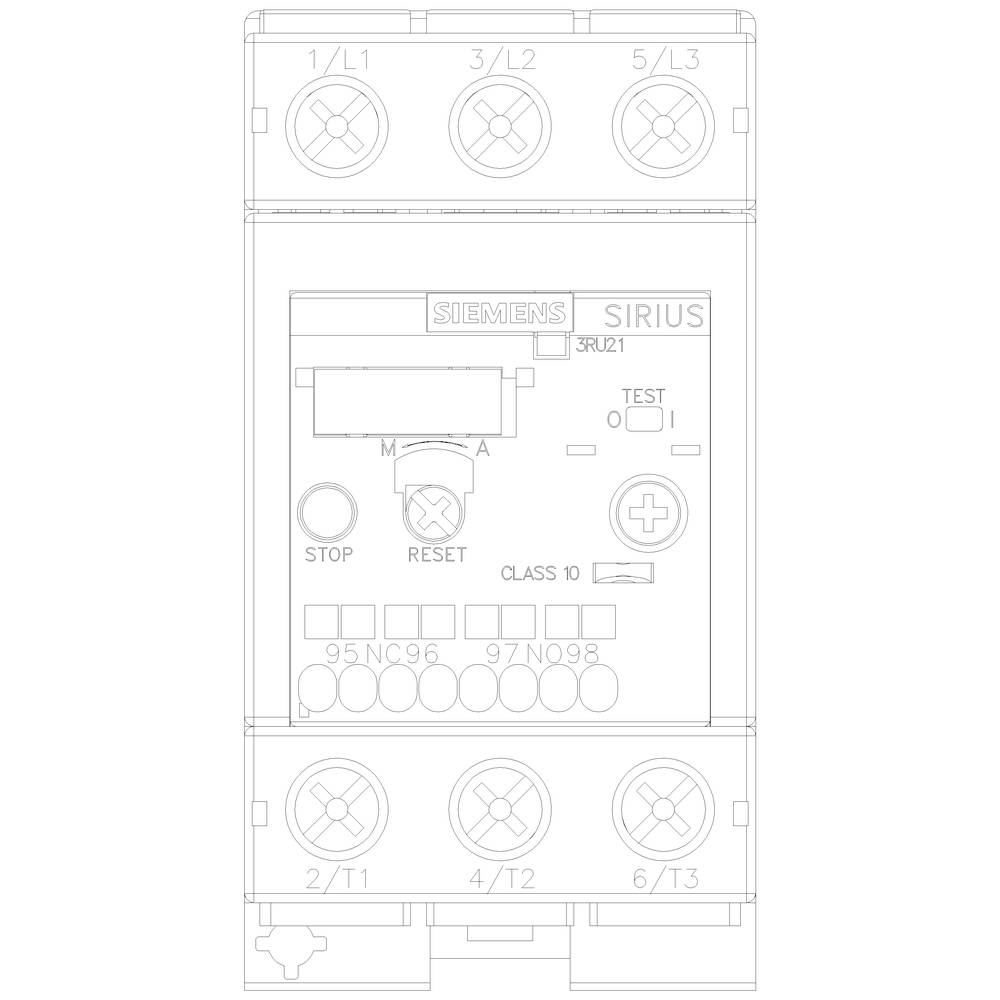

Ein Schaltgerät von Siemens mit Beschriftungen 'SIRIUS', zeigt Bedienelemente für 'Test', 'Stop', 'Reset' und 'Class 10'.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4RD1

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

137,13 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

Kostenfreier Versand

176,46 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 70-80A für Motorschutz, Class 10

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4RD1

Baugröße: S2

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 70 A

Einstellbereich Strom (max.): 80 A

Einstellbereich (Strom): 70 - 80 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 105 mm

Tiefe: 117 mm

Abm.: (B x H x T) 55 x 105 x 117 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 80 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10 A

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1745429 Überlastrelais Siemens 3RU2136-4RD1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1745429 Überlastrelais Siemens 3RU2136-4RD1 1 St.

Beschreibung

Überlastrelais 70...80 A thermisch für Motorschutz Baugröße S2, CLASS 10A Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
