Überlastrelais Siemens 3RU2136-4EB0 1 St. kaufen

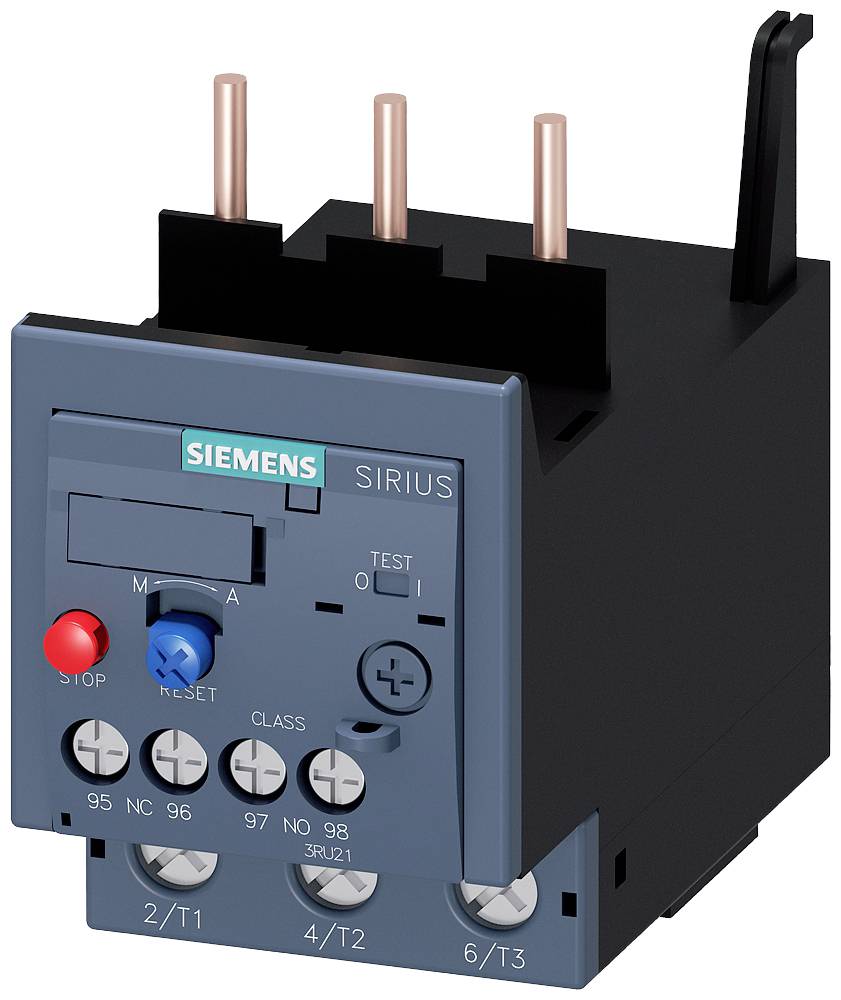

Ein thermischer Überlastrelais von Siemens, Modell Sirius, mit blauer und roter Taste, Anschlussklemmen und Einstellungsregler.

Abbildung ähnlich

'Offener Schaltschrank mit verkabelten Elektronik-Komponenten in geordneter Anordnung.'

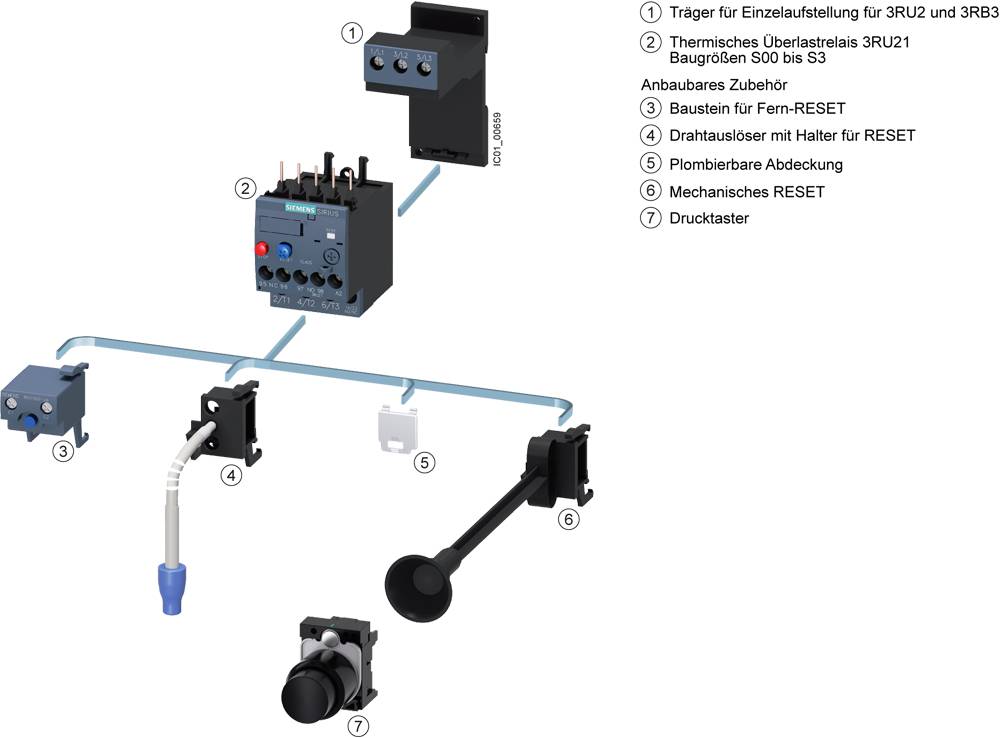

'Infografik eines Überlastrelais mit Zubehör. Zeigt Anbauteile, darunter mechanisches RESET, plombierbare Abdeckung und Drucktaster.'

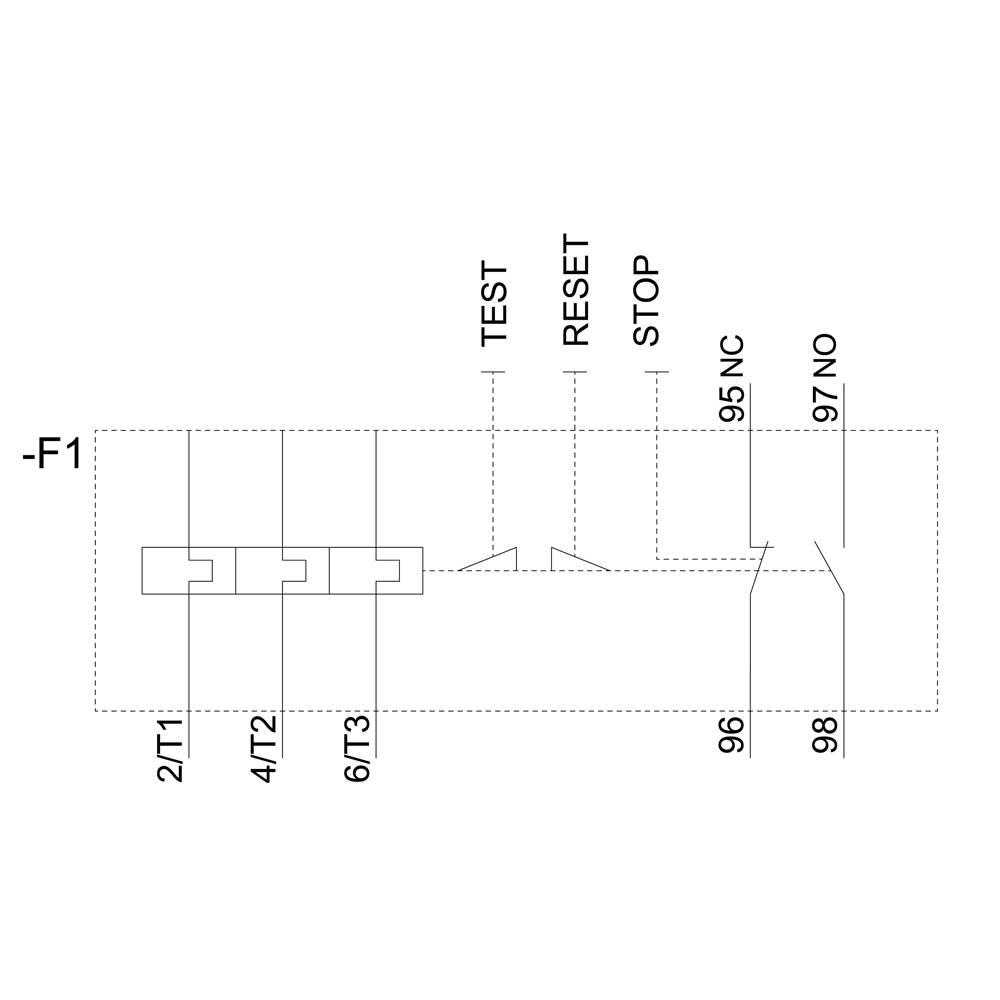

Schematischer Schaltplan eines Relais mit Anschlussklemmen: T1, T2, T3. Funktionen: TEST, RESET, STOP. Kontaktverbindungen: 95 NC, 96, 97 NO, 98.

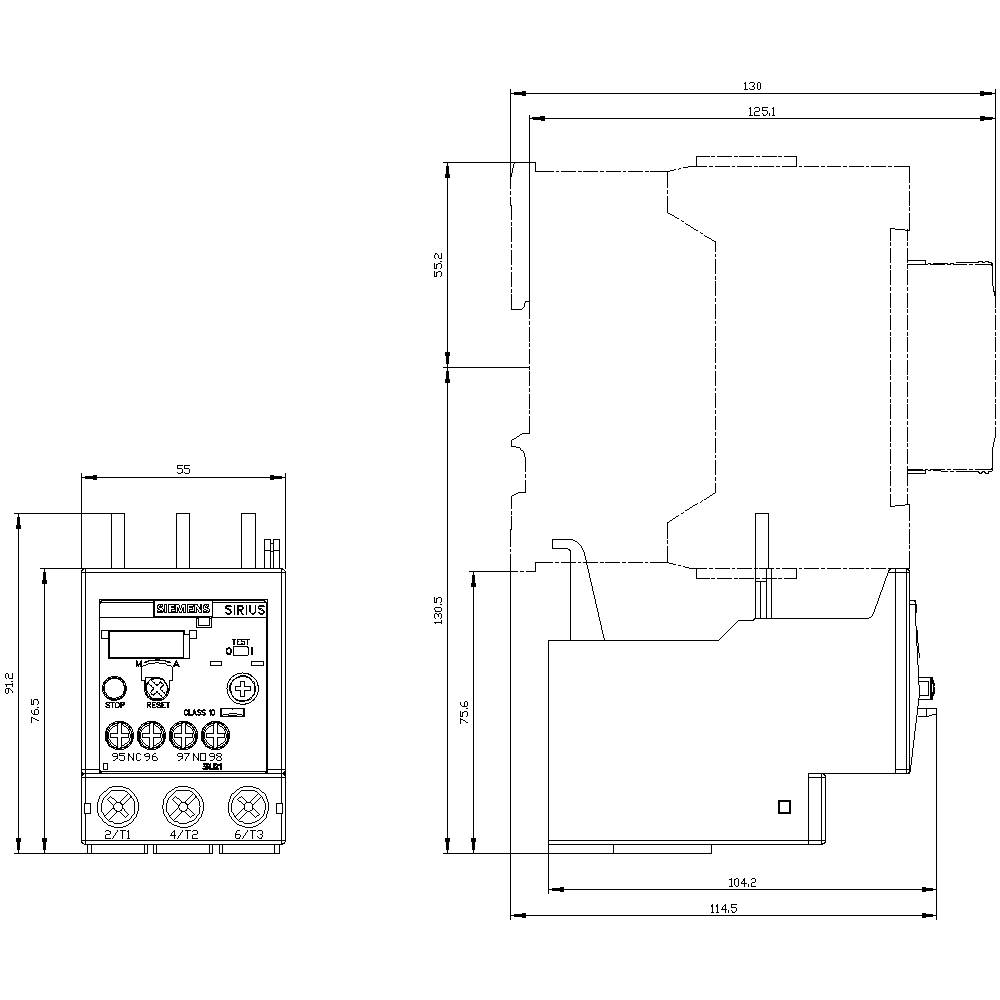

Technische Zeichnung eines elektronischen Schützgeräts mit Abmessungen. Zeigt Höhe, Breite und Tiefe des Geräts in Millimetern.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4EB0

Baugröße

Besonderheiten

Auto/Hand-Umschalter

Datenblatt (PDF)

Sofort-Lieferung Do., 24. Sept.

6 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

80,35 €

zzgl. MwSt.

Nur noch 6 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

Kostenfreier Versand

100,83 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 22-32A für Motorschutz, Class 10

Einstellbarer Strombereich: A
Auslöseklasse: CLASS 10
Montageart: Direktanbau
Anschlussart Hauptstromkreis: Schraubanschluss
Reset-Funktion automatisch: true
Reset-Funktion Eingang: false
Reset-Funktion Taster: true
Anzahl der Hilfskontakte als Schließer: 1
Anzahl der Hilfskontakte als Öffner: 1
Max. Bemessungsbetriebsspannung Ue: 690 V

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4EB0

Baugröße: S2

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 22 A

Einstellbereich Strom (max.): 32 A

Einstellbereich (Strom): 22 - 32 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 90 mm

Tiefe: 105 mm

Abm.: (B x H x T) 55 x 90 x 105 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 32 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1750877 Überlastrelais Siemens 3RU2136-4EB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1750877 Überlastrelais Siemens 3RU2136-4EB0 1 St.

Beschreibung

Überlastrelais 22...32 A thermisch für Motorschutz Baugröße S2, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
