Überlastrelais Siemens 3RU2136-4BB0 1 St. kaufen

Siemens Sirius Überlastrelais mit Reset-Knopf, Test-Knopf, Anschlüssen und farbigen Bedienelementen, zur Steuerung elektrischer Motoren.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit mehreren Ebenen an elektrischen Bauteilen und Verkabelungen, die für Steuerungszwecke angeordnet sind.

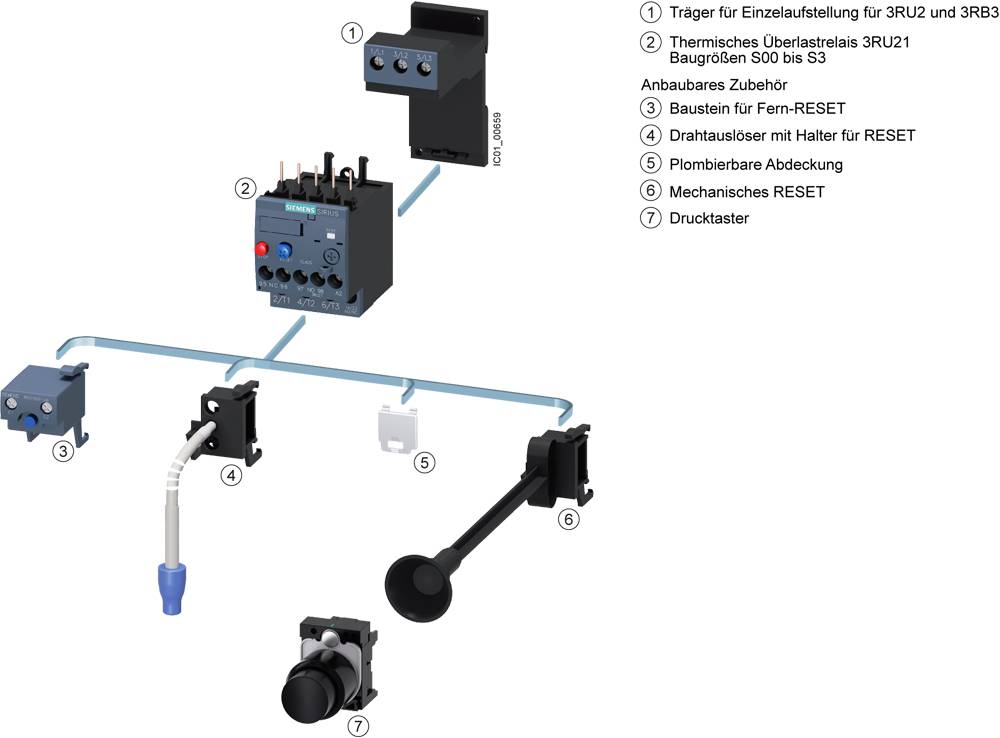

'Illustration eines Schaltplans mit nummerierten Bauteilen wie Überlastrelais, Fern-RESET und Drucktaster.'

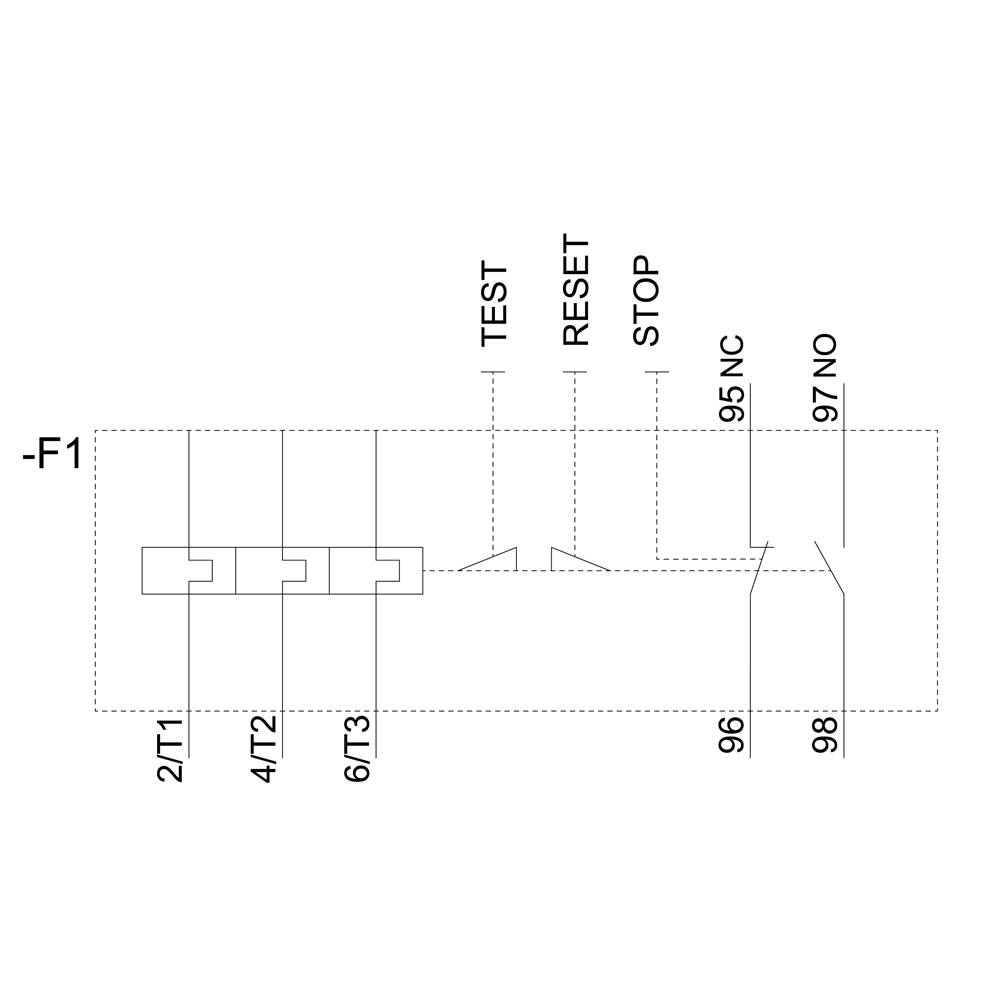

Schaltplan eines Sicherungsblocks mit Anschlüssen: '4/T2', '6/T3', '2/T1'; und Funktionen: TEST, RESET, STOP. Kontakte: 95 NC, 96, 97 NO, 98.

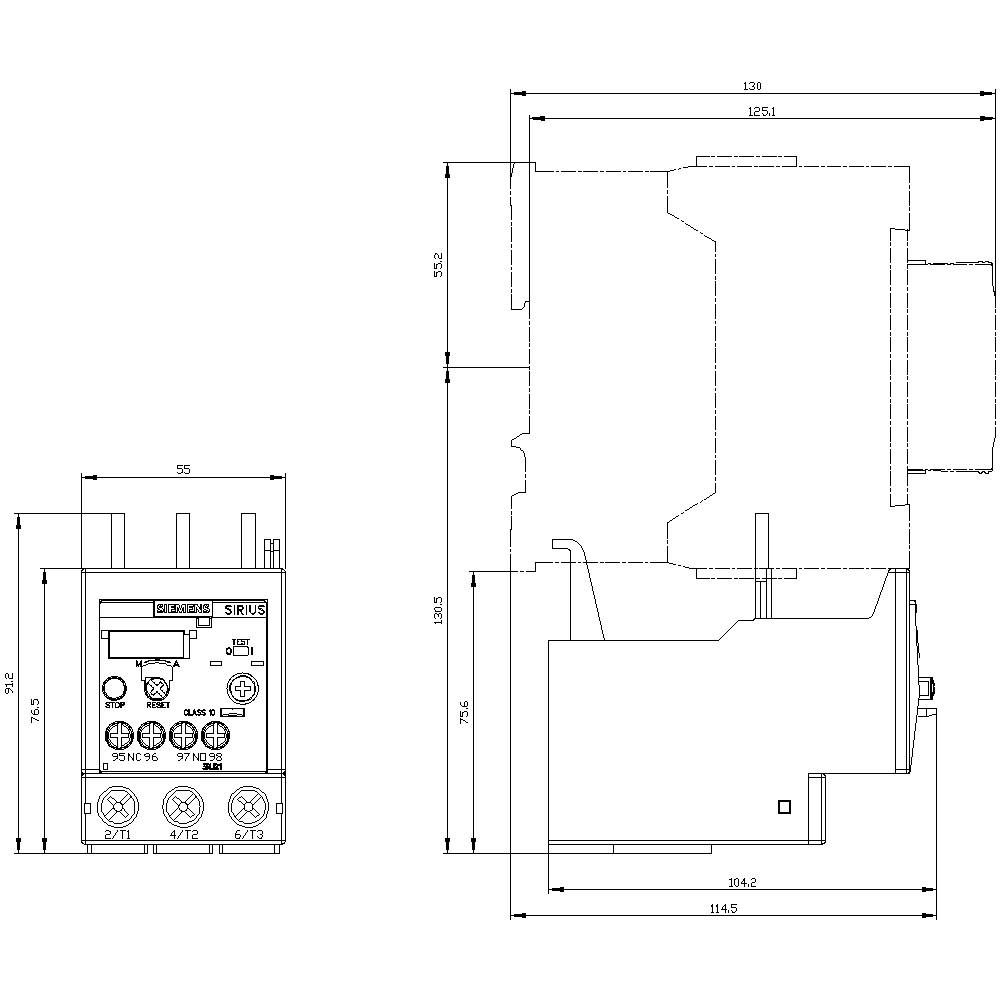

Strukturierte technische Zeichnung eines elektrischen Schaltgeräts mit detaillierten Abmessungen und Kennzeichnungen für Montage und Anschluss.

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2136-4BB0

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

Lieferung Do., 22. Okt.

50 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (46,13 € / Stück)

46,13 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

4,95 € Versand

Versand

77,30 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 14-20A für Motorschutz, Class 10

Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2136-4BB0

Baugröße: S2

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 14 A

Einstellbereich Strom (max.): 20 A

Einstellbereich (Strom): 14 - 20 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 55 mm

Höhe: 90 mm

Tiefe: 105 mm

Abm.: (B x H x T) 55 x 90 x 105 mm

Inhalt: 1 St.

AWG max.: 1

AWG min.: 18

Nennstrom: 20 A

Querschnitt flexibel (max.): 35 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744891 Überlastrelais Siemens 3RU2136-4BB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744891 Überlastrelais Siemens 3RU2136-4BB0 1 St.

Beschreibung

Überlastrelais 14...20 A thermisch für Motorschutz Baugröße S2, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
