Überlastrelais Siemens 3RU2126-4NB0 Piece 1 St. kaufen

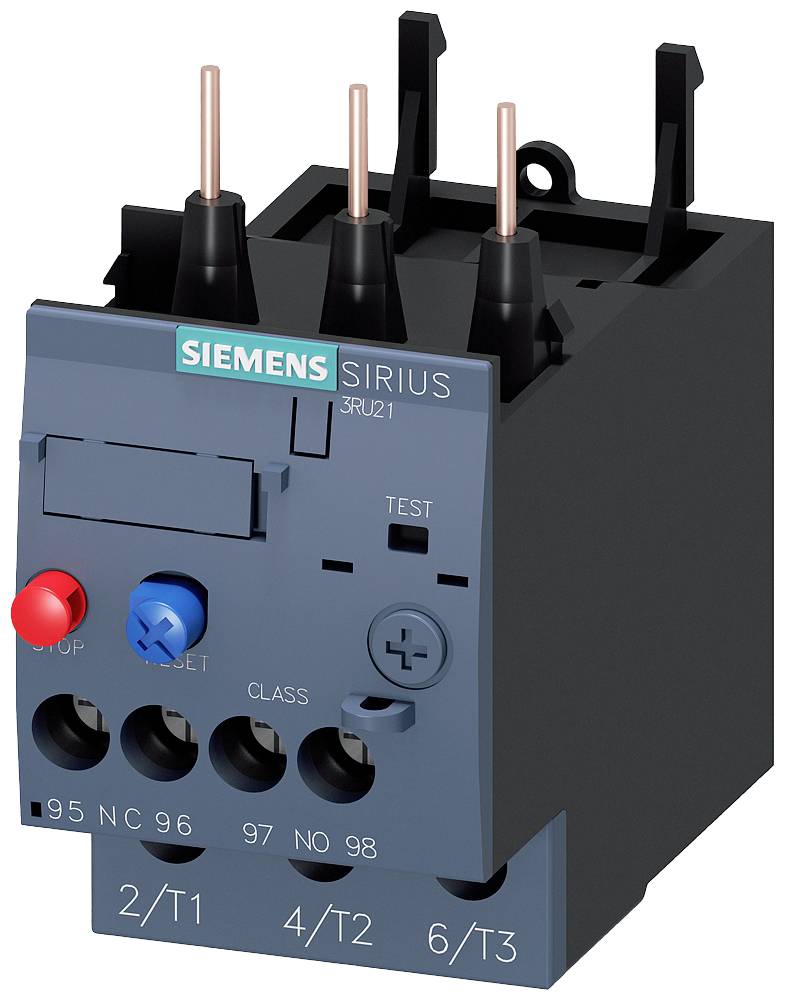

Ein thermischer Überlastrelais von Siemens mit Tasten für Test-, Reset- und Einstellfunktionen, Anschlussklemmen an der Unterseite.

Abbildung ähnlich

Ein geöffneter Schaltschrank zeigt verschiedene elektrische Bauteile und Verkabelungen, die in mehreren Ebenen organisiert sind.

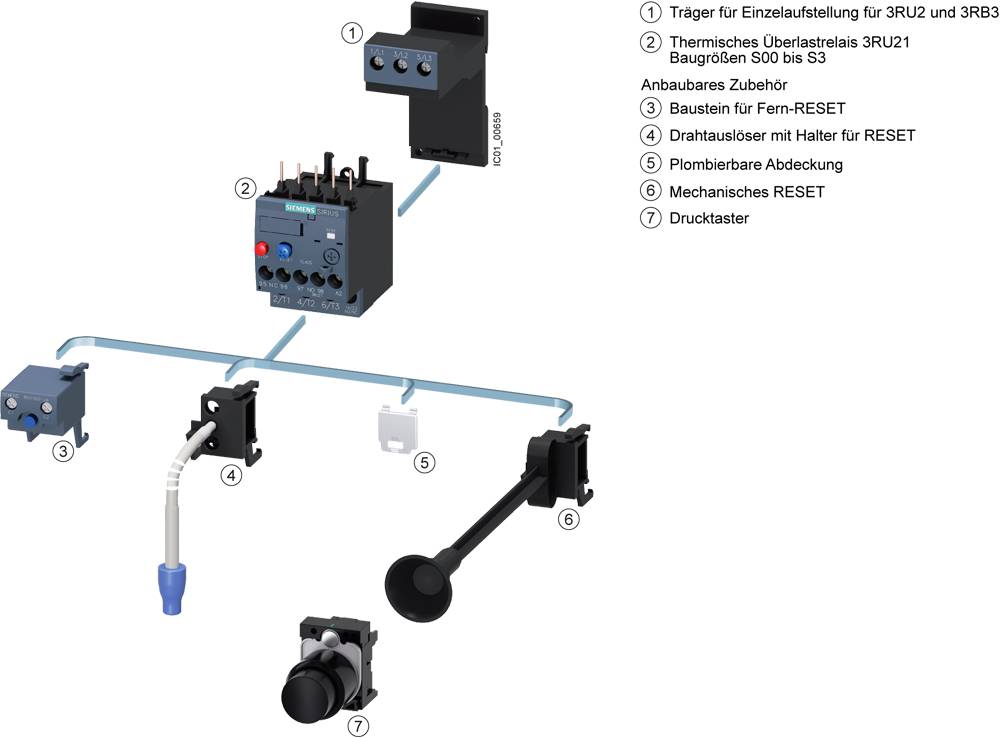

Das Bild zeigt eine Montageskizze eines thermischen Überlastrelais mit Zubehörteilen, einschließlich Halterungen und Reset-Mechanismen.

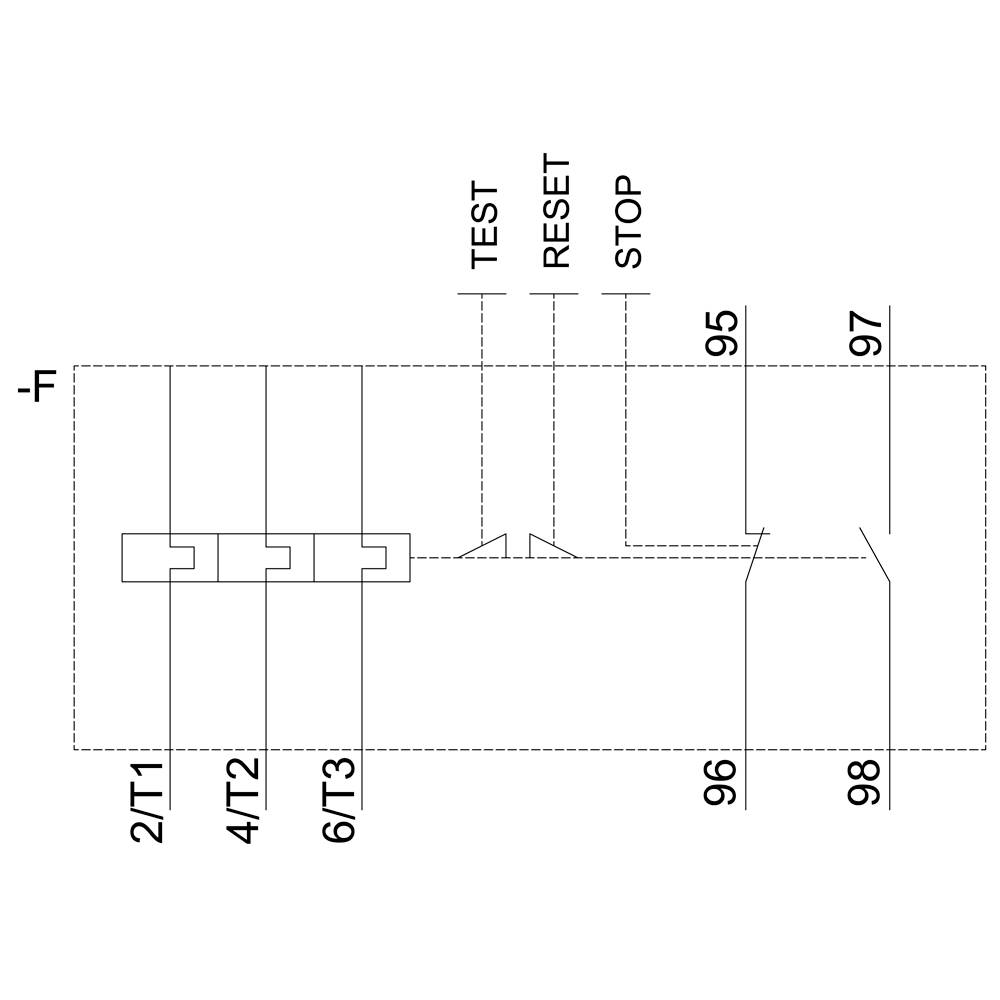

Schaltplan mit drei Tasten: 'TEST', 'RESET', 'STOP'. Relevante Anschlüsse T1, T2, T3 markiert. Diagramm zeigt die Verbindung zwischen Tasten und Anschlüssen.

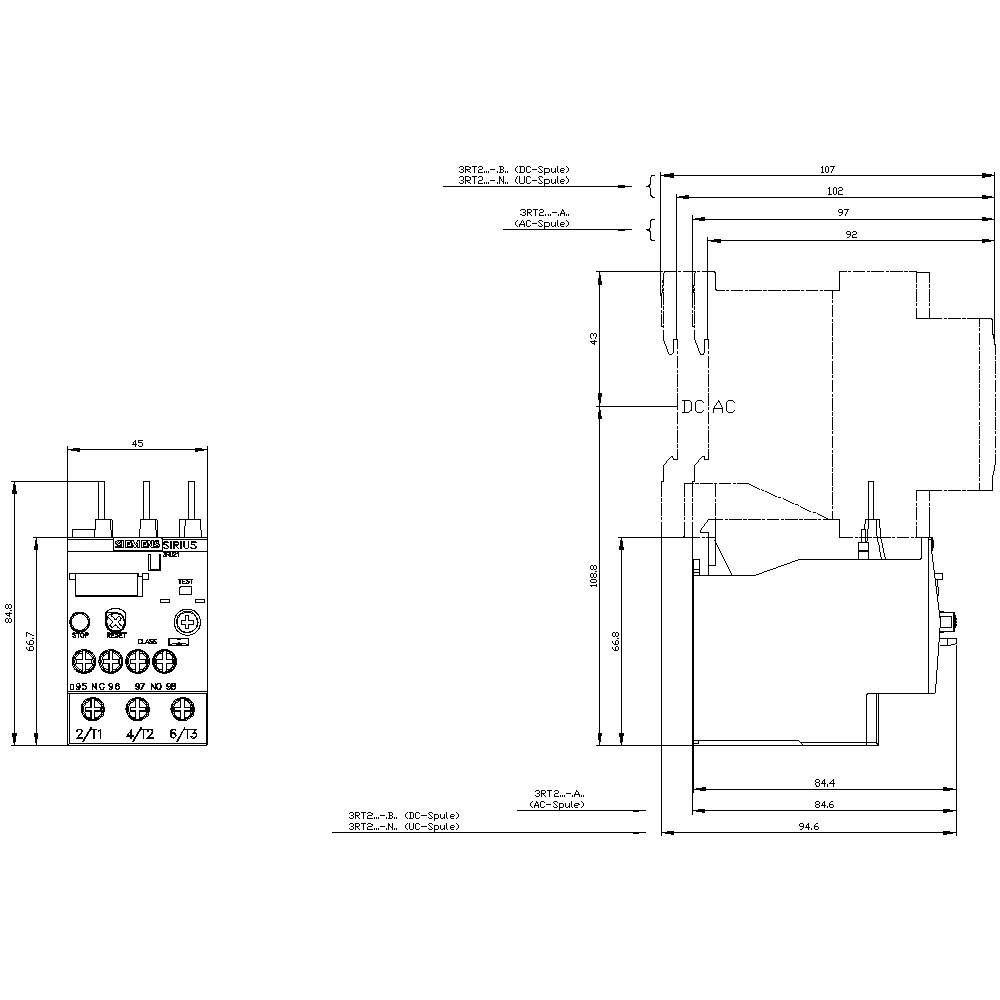

Technische Zeichnung eines elektrischen Schalters mit Abmessungen in Millimetern, seitliche und vordere Ansichten, mit Beschriftungen.

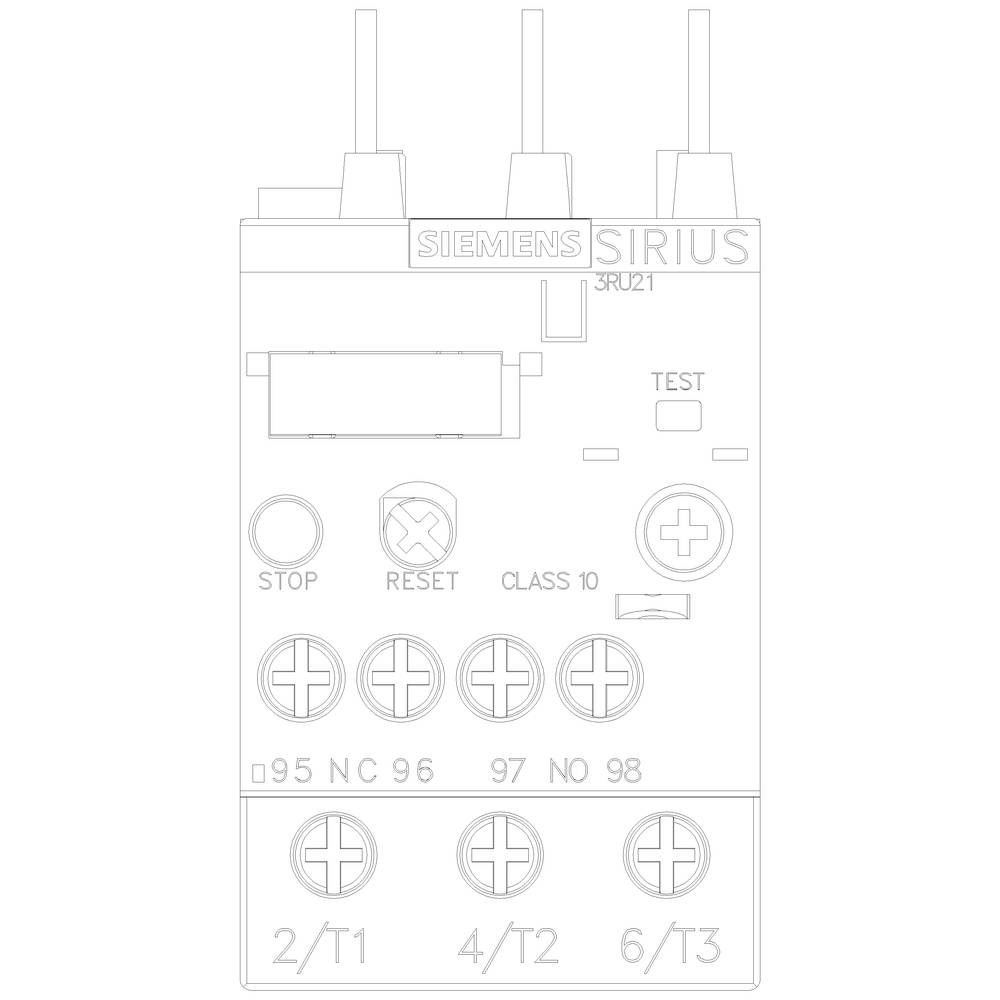

'Schaltgerät von Siemens mit Aufschrift "SIRIUS 3RU21", Tasten für Stop und Test, sowie vier Anschlüsse unten.'

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2126-4NB0

Baugröße

Datenblatt (PDF)

Lieferung Do., 8. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

68,65 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 30. Sept.

4,95 € Versand

Versand

92,43 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 23-28A Motorschutz S0, Class 10, Schützanbau

Anbaumotorschutzrelais,Baugröße S0,Bimetallrelais,Maschinenschutzgerät,Motorschutzrelais,Relais,Schraubmotorschutzrelais,Thermorelais,Überlastauslöser,Überlastrelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2126-4NB0

Baugröße: S0

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 23 A

Einstellbereich Strom (max.): 28 A

Einstellbereich (Strom): 23 - 28 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 85 mm

Tiefe: 85 mm

Abm.: (B x H x T) 45 x 85 x 85 mm

Inhalt: 1 St.

Gewicht: 0.2167 kg

AWG max.: 8

AWG min.: 16

Nennstrom: 28 A

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Direktanbau

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744881 Überlastrelais Siemens 3RU2126-4NB0 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744881 Überlastrelais Siemens 3RU2126-4NB0 Piece 1 St.

Beschreibung

Überlastrelais 23...28 A thermisch für Motorschutz Baugröße S0, CLASS 10 Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
