Überlastrelais Siemens 3RU2126-4DB1 1 St. kaufen

Ein Siemens SIRIUS Überlastrelais, Modell 3RU21, dargestellt mit Anschlüssen und Tasten zur Steuerung und Einstellung elektrischer Schaltkreise.

Abbildung ähnlich

'Offener Schaltschrank mit organisiertem Innenteil, zeigt verschiedene elektrische Komponenten und Kabel zur Steuerungstechnik.'

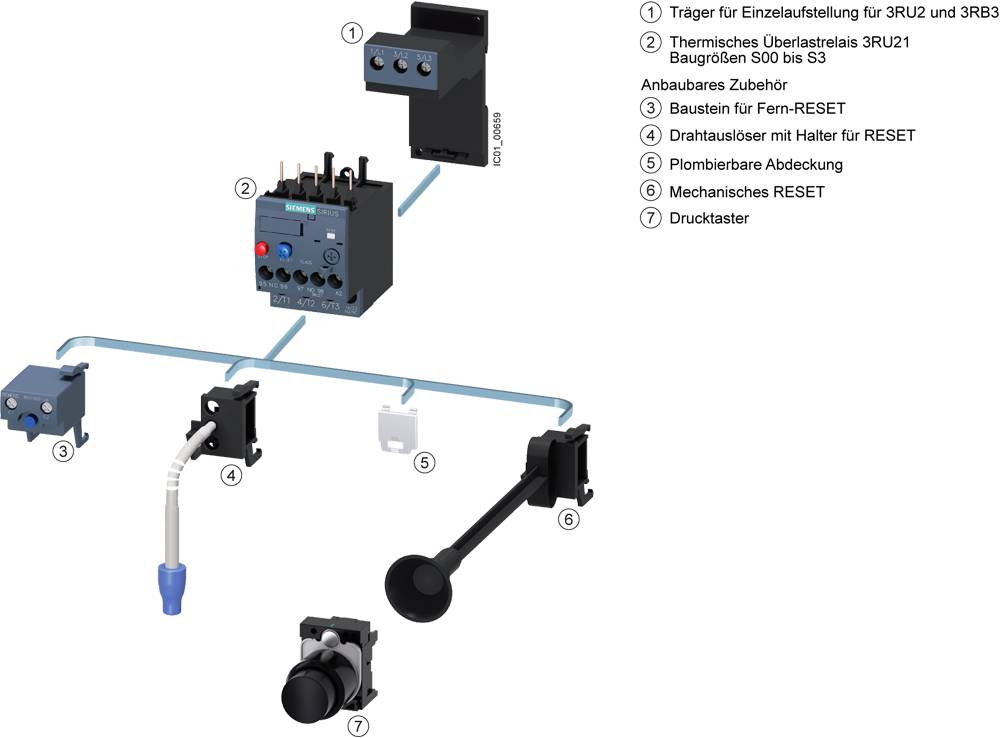

Komplexes Diagramm zeigt eine elektrische Steuerungseinheit mit Zubehör wie Rücksetzeinheit, Abdeckung und Drucktaster. Verschiedene Komponenten sind nummeriert und beschrieben.

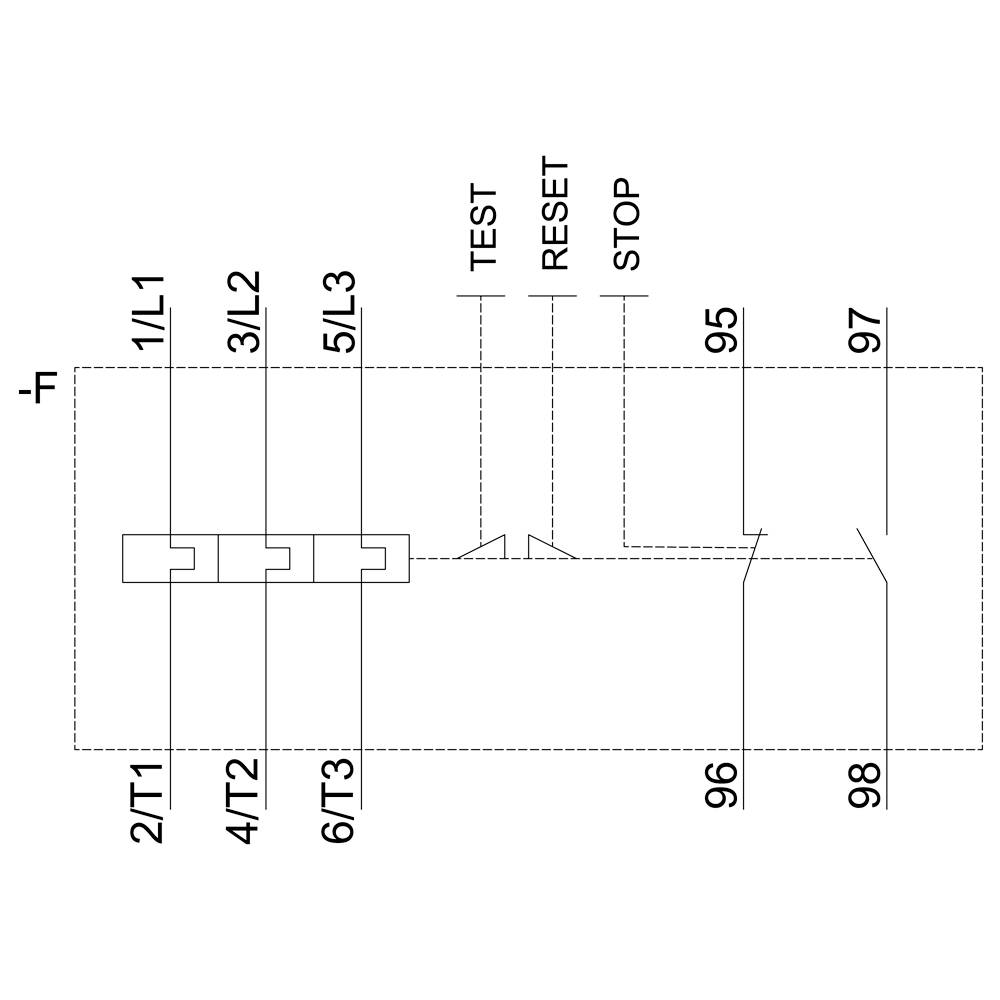

Schema eines elektrischen Schaltplans mit sechs Anschlussklemmen (1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3) und Schaltern (Test, Reset, Stop).

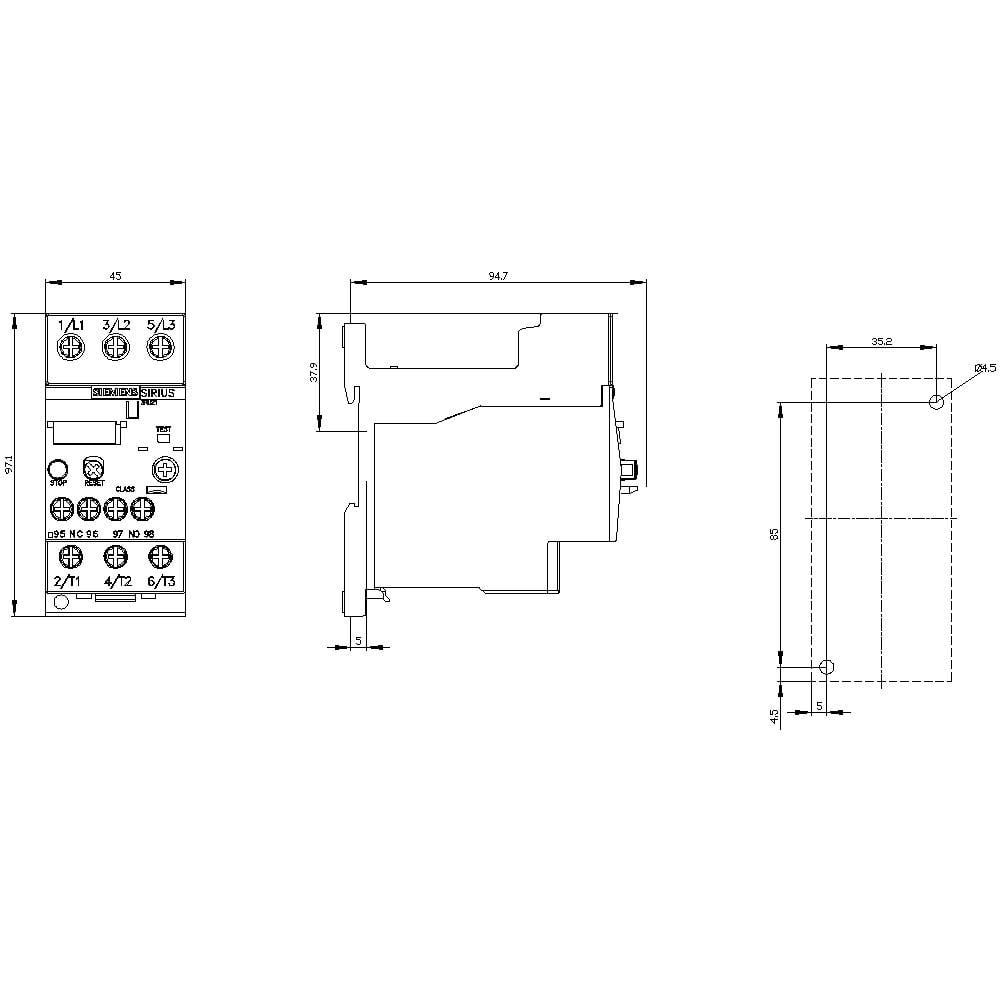

Technische Zeichnung eines elektronischen Geräts mit Front-, Seiten- und Oberansicht. Maße in Millimetern angegeben.

'Siemens SIRIUS Schütz. Kontakte und Anschlüsse beschriftet: 1/L1, 3/L2, 5/L3, 95, 96, 97, 98, 2/T1, 4/T2, 6/T3. Tasten: STOP, RESET, TEST.'

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Phasenausfall

Überlast

Typ

3RU2126-4DB1

Baugröße

Betriebsspannung

690 V

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

58,65 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

4,95 € Versand

Versand

96,63 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 20-25A Motorschutz S0, Class 10

Bimetallrelais,Einbaugerät,Einbaumotorschutzrelais,Maschinenschutzgerät,Motorschutzrelais,Reiheneinbaugerät,Relais,Schraubmotorschutzrelais,Thermorelais,Verteilereinbaugerät

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Produkt-Art: Überlastrelais

Typ: 3RU2126-4DB1

Baugröße: S0

Funktionen: Phasenausfall
Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 20 A

Einstellbereich Strom (max.): 25 A

Einstellbereich (Strom): 20 - 25 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 97 mm

Tiefe: 95 mm

Abm.: (B x H x T) 45 x 97 x 95 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 16

Nennstrom: 25 A

Querschnitt flexibel (max.): 10 mm²

Querschnitt starr (max.): 10 mm²

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1744122 Überlastrelais Siemens 3RU2126-4DB1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1744122 Überlastrelais Siemens 3RU2126-4DB1 1 St.

Beschreibung

Überlastrelais 20...25 A thermisch für Motorschutz Baugröße S0, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
