Überlastrelais Siemens 3RU2116-1JB1 Piece 1 St. kaufen

Elektromagnetischer SIEMENS Schütz mit 'Stop' und 'Reset' Tasten, Modell Sirius. Verwendet in industriellen Automatisierungsanlagen.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit verschiedenen elektrischen Komponenten, wie Schalter und Verkabelung, die geordnet auf Regalen platziert sind.

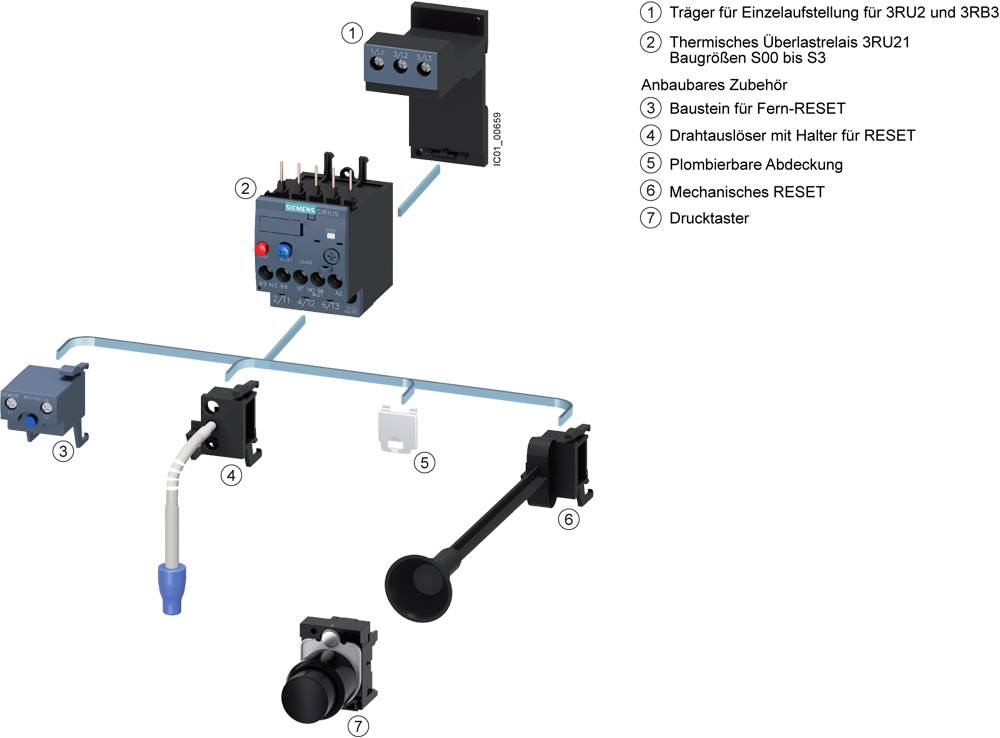

Überblick über die Komponenten und Optionszubehör eines thermischen Überlastrelais, einschließlich Bauteilen für Fernbedienung und Reset.

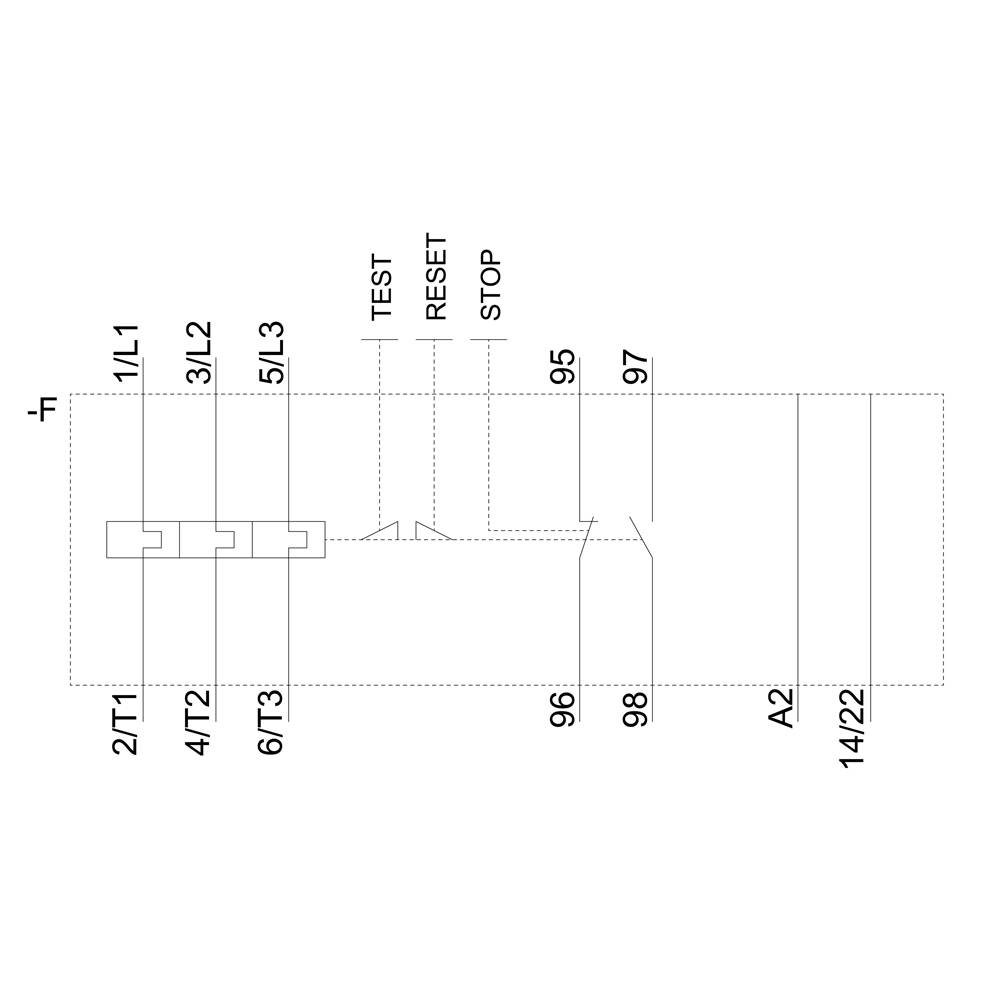

'Zeitplan-Diagramm' mit vertikalen Linien, die 'TEST', 'RESET', 'STOP' bei Positionen 95-97 markieren und Zeitpunkte von 1/1 bis 14/22 zeigen.

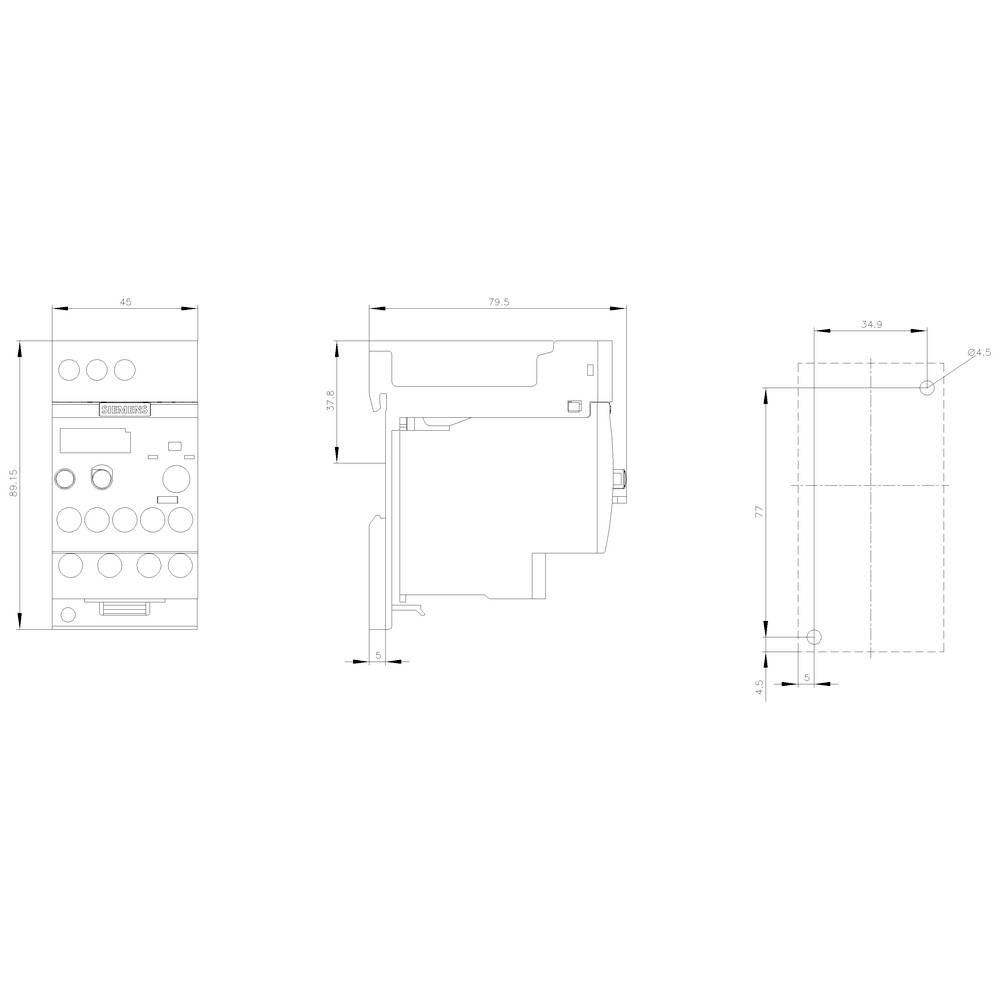

Technische Zeichnung eines elektrischen Geräts mit Front-, Seiten- und Draufsicht. Maße und Anschlüsse sind detailliert angegeben.

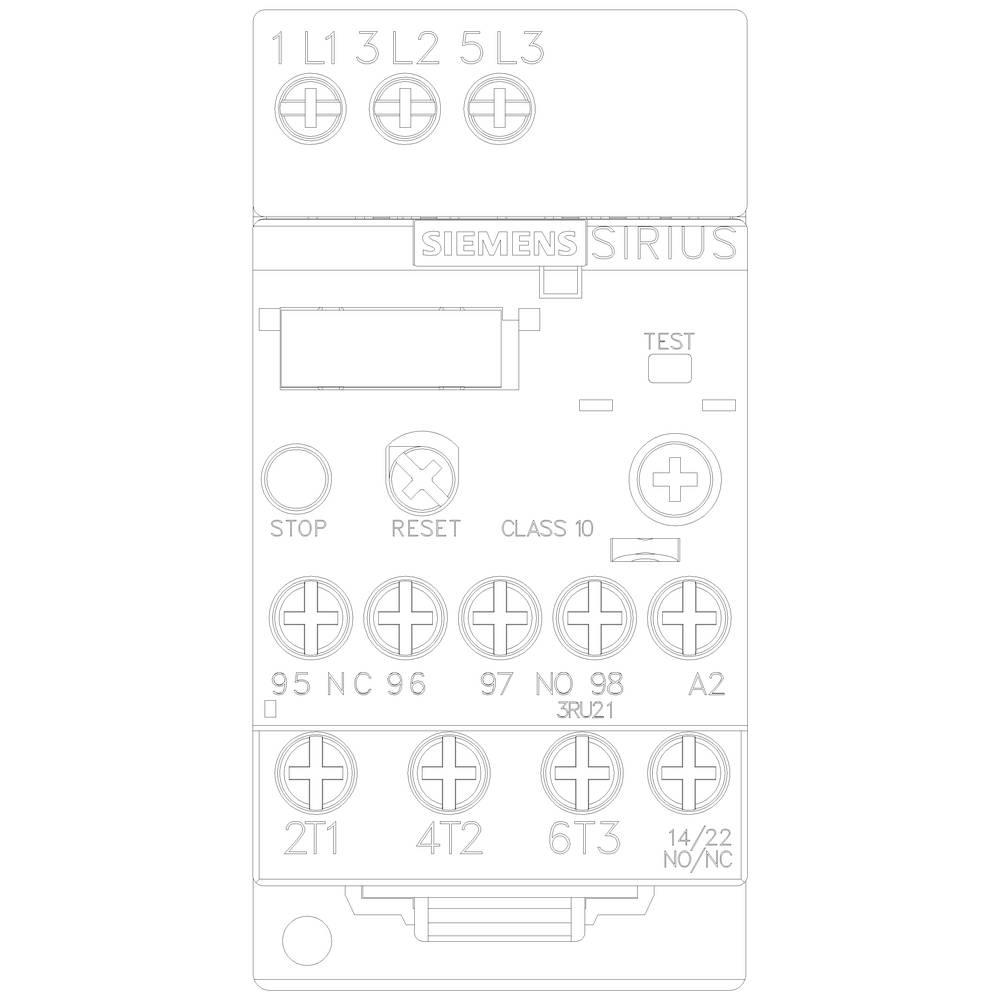

'Siemens SIRIUS Schalterbild. Zeigt Anschlüsse L1, L2, L3, 95 NC, 96, 97, 98, 21, A2. Enthält Elemente: Stop, Reset, Test, Klasse 10.'

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2116-1JB1

Baugröße

S00

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

4 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

59,72 €

zzgl. MwSt.

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

4,95 € Versand

Versand

75,62 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 7,0-10A Motorschutz S00, Class 10

Überlastrelais 7,0-10A 3RU21161JB1 f.Bgr.S00 Class 10 Schraub

Unser Service für Sie

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2116-1JB1

Baugröße: S00

Funktionen: Überlast

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 7.0 A

Einstellbereich Strom (max.): 10 A

Einstellbereich (Strom): 7.0 - 10 A

Anschluss: Schrauben

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 89 mm

Tiefe: 80 mm

Abm.: (B x H x T) 45 x 89 x 80 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 10 A

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

: 690 V

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1730704 Überlastrelais Siemens 3RU2116-1JB1 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1730704 Überlastrelais Siemens 3RU2116-1JB1 Piece 1 St.

Beschreibung

Überlastrelais 7,0...10 A thermisch für Motorschutz Baugröße S00, CLASS 10 Einzelaufstellung Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
