Überlastrelais Siemens 3RU2116-1AC1 Piece 1 St. kaufen

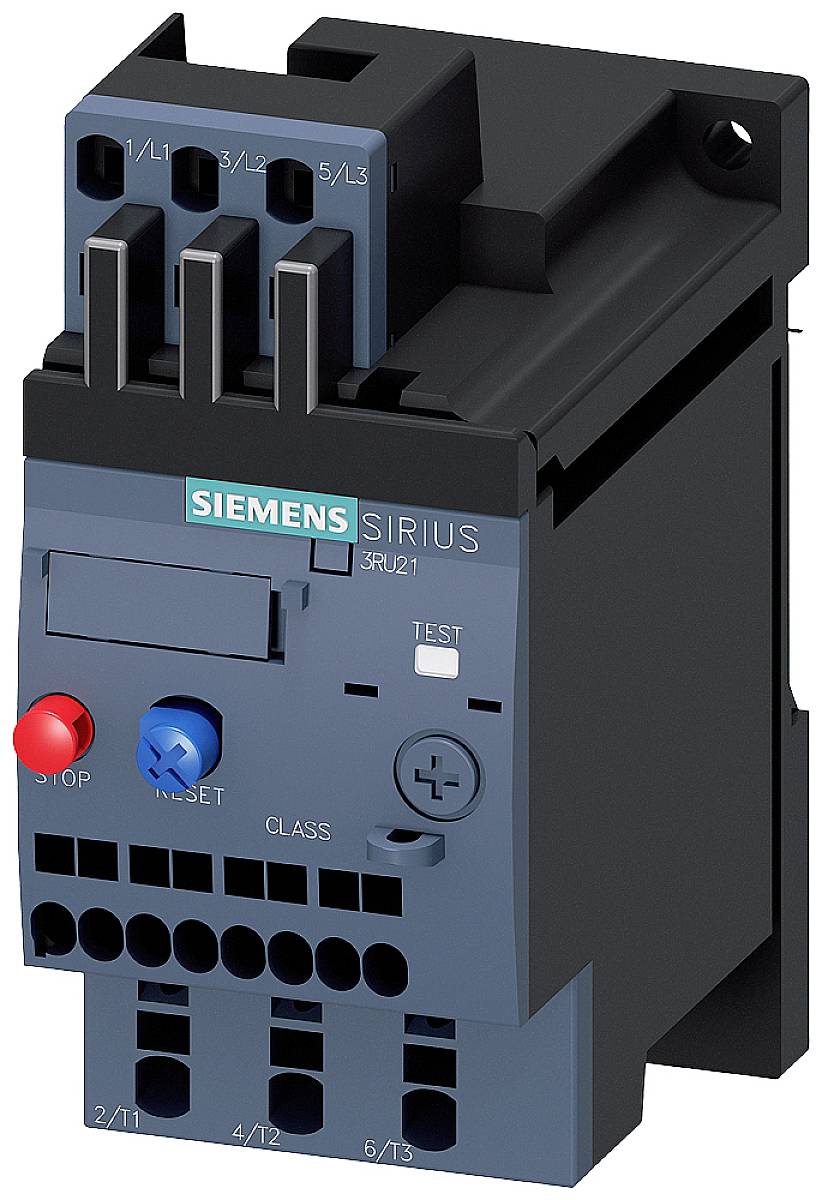

Ein Siemens Sirius Schütz. Es hat Bedientasten zum Stoppen und Zurücksetzen. Häufig in industriellen Steuerungen verwendet.

Abbildung ähnlich

Geöffnetes Schaltschrankgehäuse mit sichtbaren elektronischen Komponenten und Verkabelung, typischer Aufbau für industrielle Elektronik.

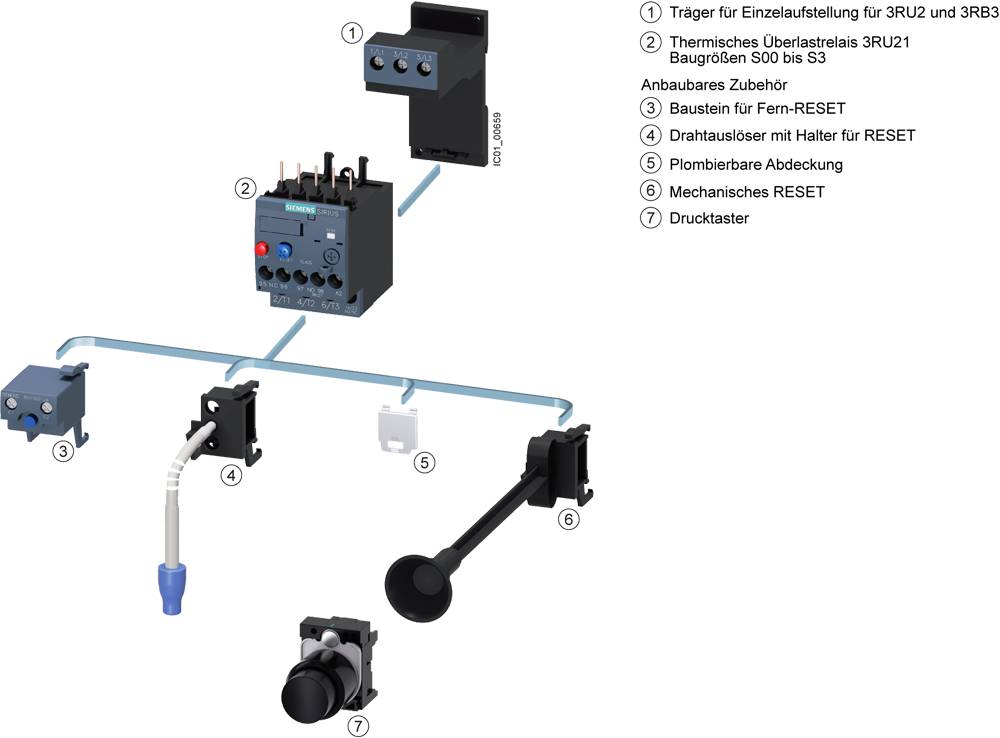

'Diagramm eines elektrischen Schaltersystems mit Komponenten: Fern-RESET, Drehhalter, Überlastrelais, mechanisches RESET, Drucktaster.'

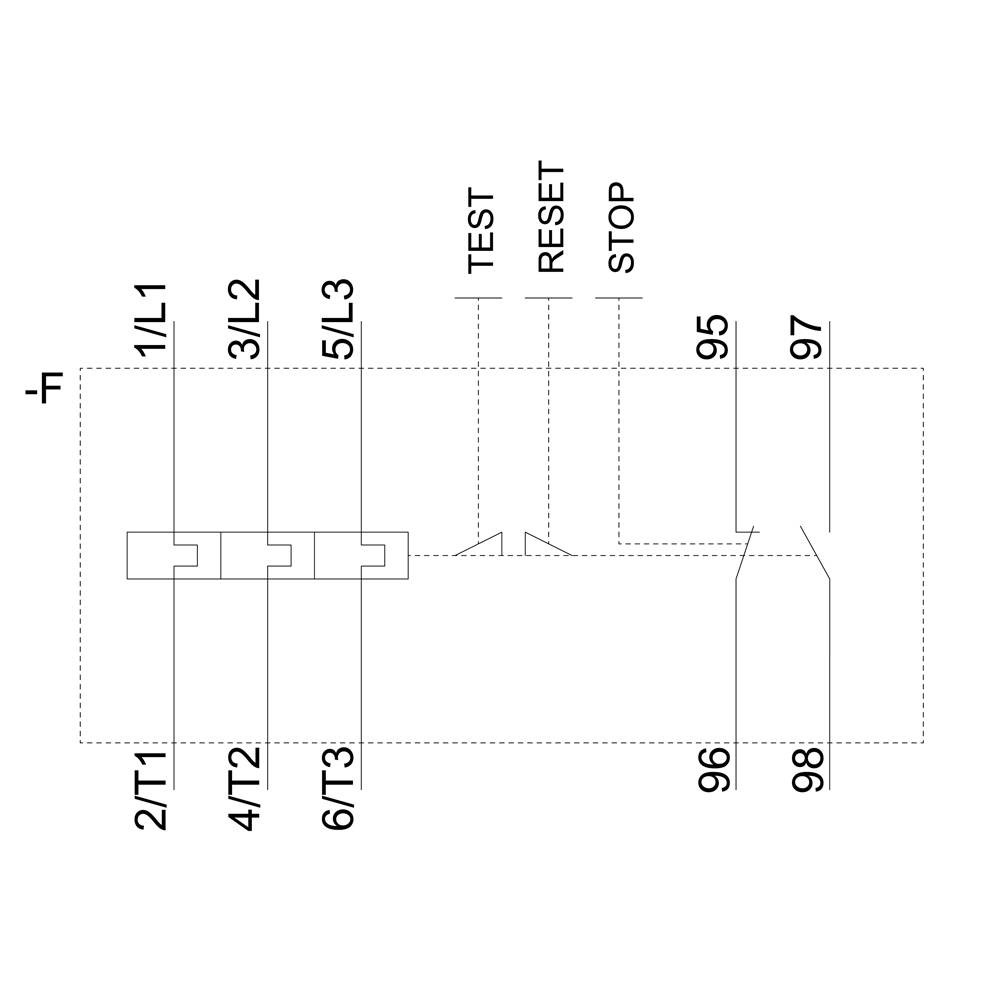

Schaltplan eines elektrischen Systems. Markiert sind die Klemmen: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Funktionen: TEST, RESET, STOP.

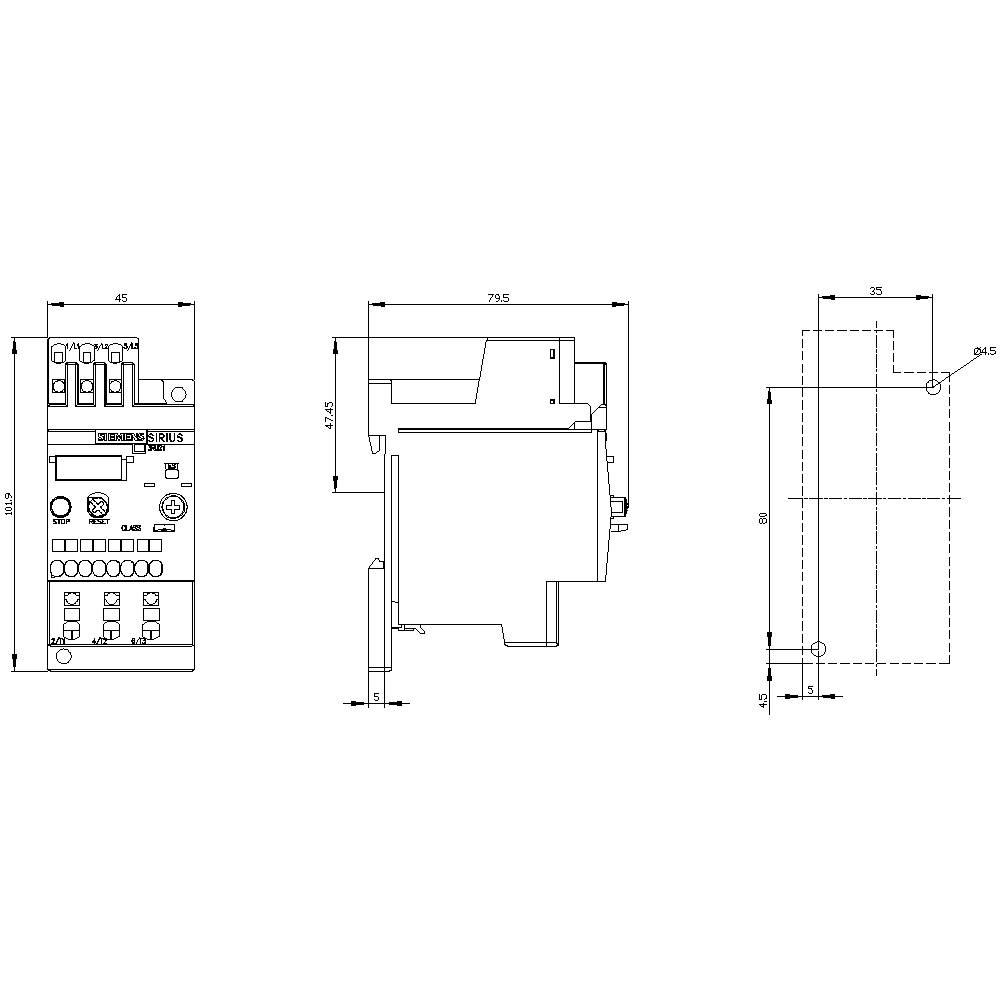

Technische Zeichnung eines elektronischen Geräts mit Abmessungen: Breite 45 mm, Tiefe 72,5 mm, Höhe 90,5 mm. Frontansicht, Seitenansicht und Oberansicht dargestellt.

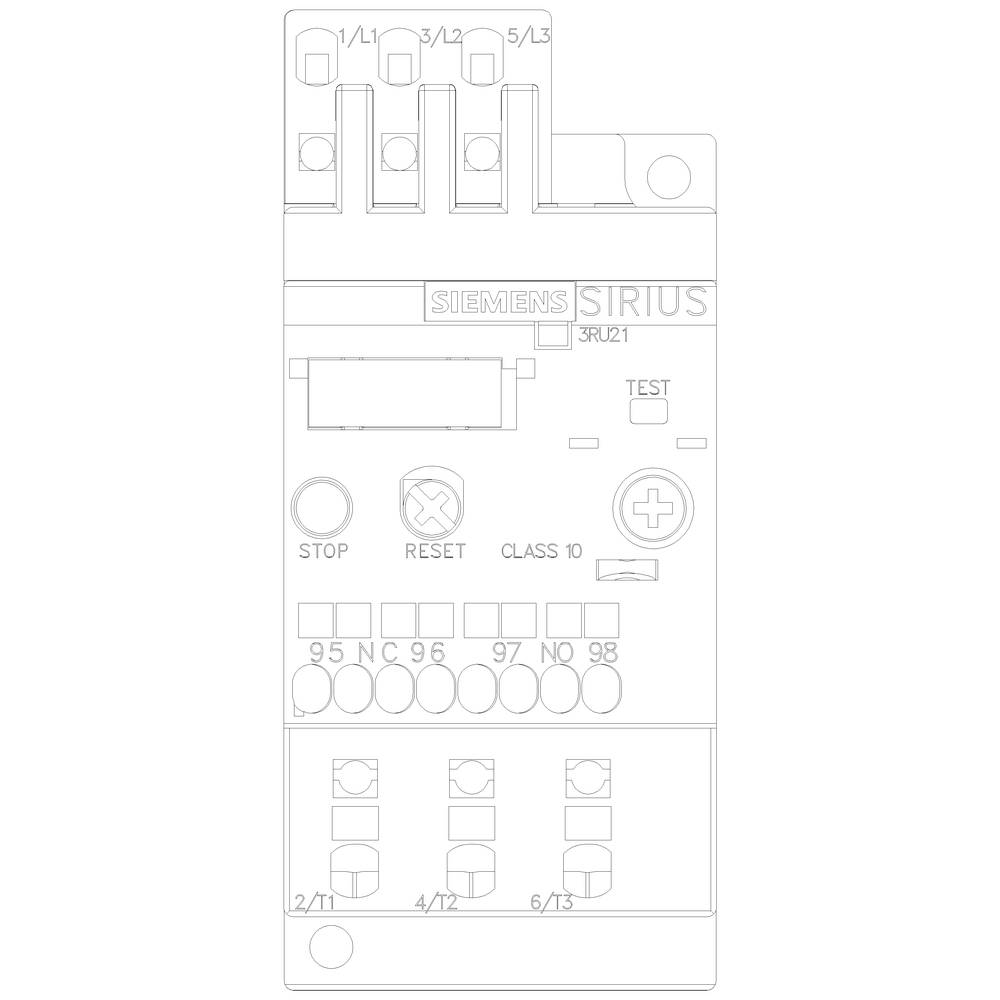

Schaltkreis eines Siemens SIRIUS 3RU21 Überlastrelais mit Tasten für 'STOP', 'RESET,' und ein Testknopf; zeigt Anschlüsse und Klasse 10.

1/6

Abbildung ähnlich

Verpackungsart

Piece

Produkt-Art

Überlastrelais

Funktionen

Überlast

Typ

3RU2116-1AC1

Baugröße

S00

Datenblatt (PDF)

Lieferung Mo., 12. Okt.

100 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

54,71 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 2. Okt.

4,95 € Versand

Versand

75,62 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 1,1-1,6A Motorschutz S00, Class 10

Bimetallrelais,Einbaugerät,Einbaumotorschutzrelais,Federzugmotorschutzrelais,Maschinenschutzgerät,Motorschutzrelais,Reiheneinbaugerät,Relais,SIRIUS,Thermorelais

Technische Daten

Sicherung gG: 6 A, flink: 10 A

Verpackungsart: Piece

Produkt-Art: Überlastrelais

Typ: 3RU2116-1AC1

Baugröße: S00

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V

Einstellbereich Strom (min.): 1.1 A

Einstellbereich Strom (max.): 1.6 A

Einstellbereich (Strom): 1.1 - 1.6 A

Anschluss: Federzuganschluss

: IP20

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 45 mm

Höhe: 102 mm

Tiefe: 79 mm

Abm.: (B x H x T) 45 x 102 x 79 mm

Inhalt: 1 St.

AWG max.: 12

AWG min.: 20

Nennstrom: 1.6 A

Querschnitt flexibel (max.): 2.5 mm²

Querschnitt starr (max.): 4 mm²

Querschnitt flexibel (min.): 0.5 mm²

Querschnitt starr (min.): 0.5 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Federzuganschluss

: 690 V

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1730561 Überlastrelais Siemens 3RU2116-1AC1 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1730561 Überlastrelais Siemens 3RU2116-1AC1 Piece 1 St.

Beschreibung

Überlastrelais 1,1...1,6 A thermisch für Motorschutz Baugröße S00, CLASS 10 Einzelaufstellung Hauptstromkreis: Federzugklemme Hilfsstromkreis:Federzugklemme Hand-Automatik-RESET Thermisches Überlastrelais SIRIUS 3RU2 zum stromabhängigen Schutz von Verbrauchern mit Normalanlauf gegen unzulässig hohe Erwärmung infolge von Überlast oder Phasenausfall.
Diese Baureihe ist besonders flexibel und kostengünstig. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
