Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3036-1WW1 1 St. kaufen

Ein Siemens Sirius Überlastrelais mit Anschlüssen und Einstellungen, verwendet zum Schutz von elektrischen Motoren vor Überlastung.

Abbildung ähnlich

'Schaltschrank geöffnet: Sicht auf mehrere Schaltkreise, Leitungen und elektronische Komponenten zur Steuerung technischer Systeme.'

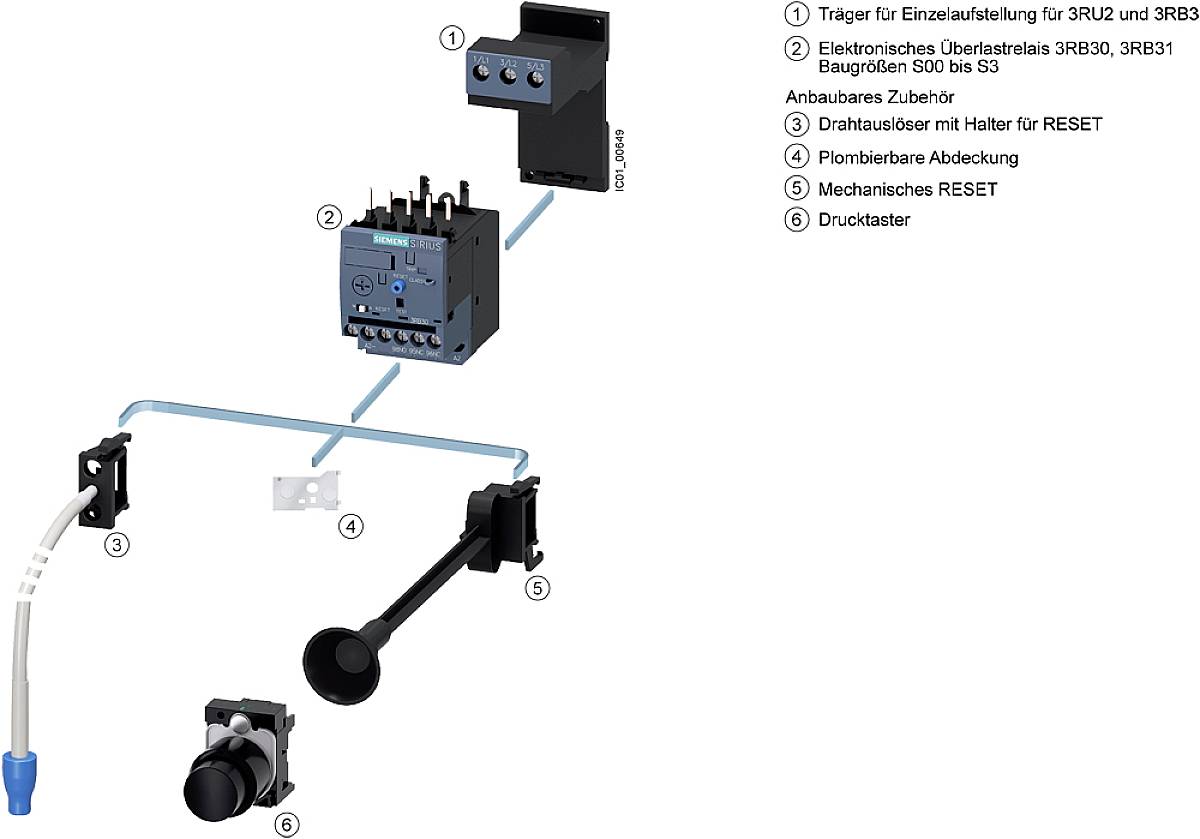

'Schaltplan für elektronische Überstromrelais' mit nummerierten Komponenten: Träger, Überstromrelais, Zubehör, Drucktaster.

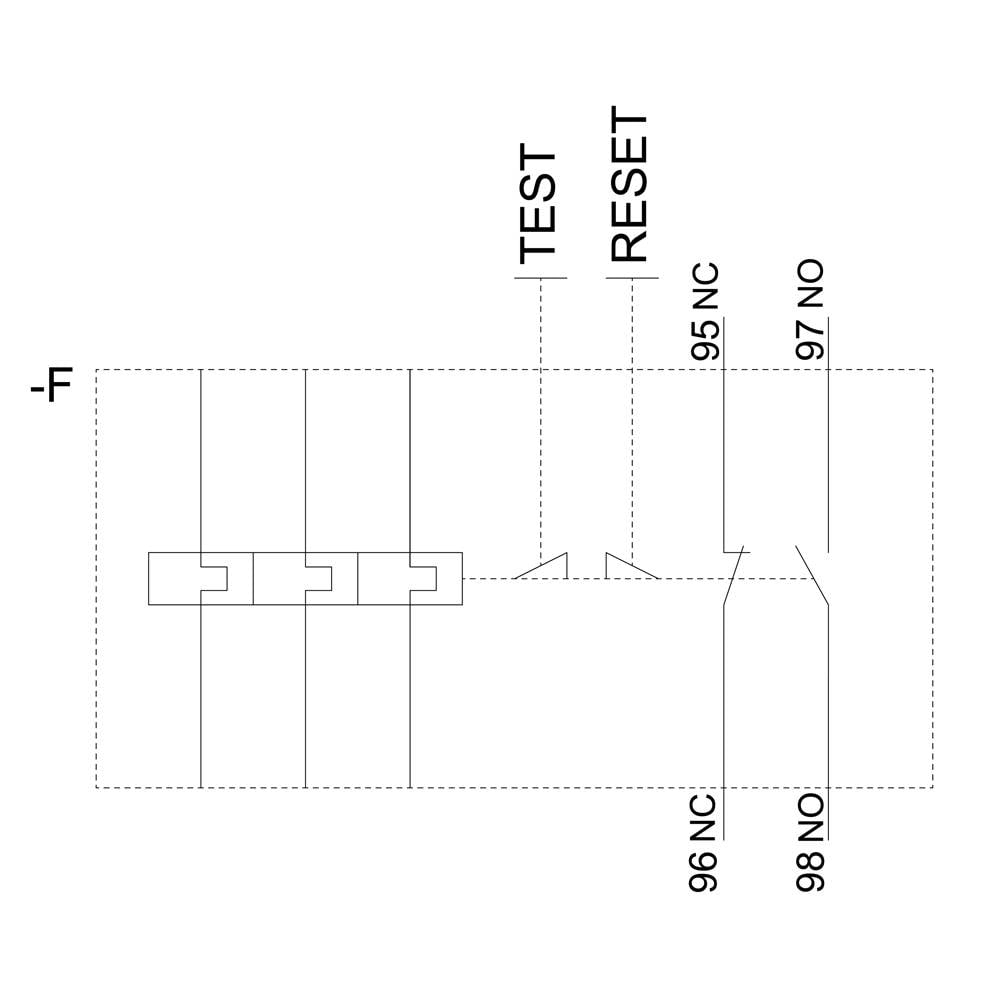

Schaltskizze einer elektrischen Schaltung mit den Anschlüssen 'TEST', 'RESET', und den Kontaktbezeichnungen '95 NC', '96 NC', '97 NO', '98 NO'.

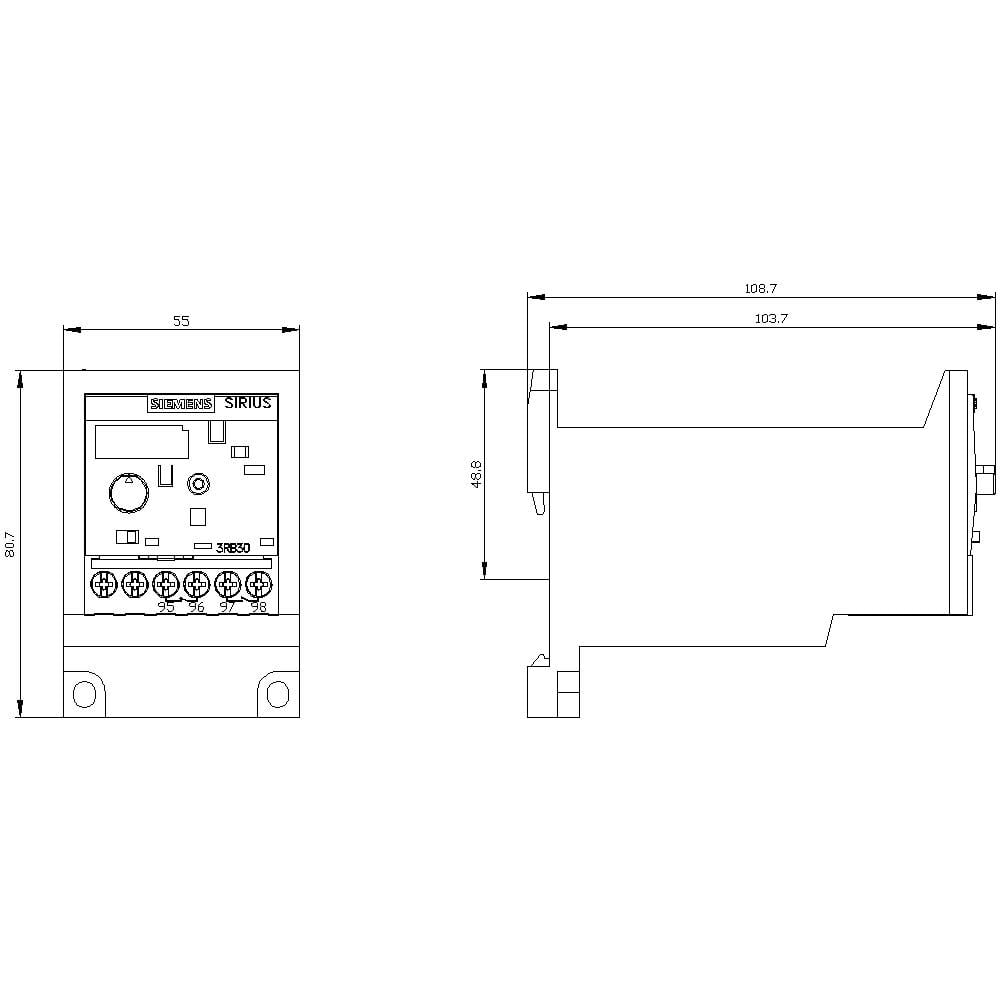

'Elektrisches Schaltgerät mit Abmessungen: Breite 55 mm, Höhe 63,7 mm, Tiefe 108,7 mm. Vorder- und Seitenansicht mit technischen Details.'

1/5

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Phasenasymmetrie

Phasenausfall

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3036-1WW1

Baugröße

Datenblatt (PDF)

Lieferung Do., 8. Okt.

34 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

145,73 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 6. Nov.

Kostenfreier Versand

189,07 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 20-80A für Motorschutz, Class 10E

Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutzrelais,Relais,Überlastauslöser,Überlastrelais

Technische Daten

Befestigungsart: Einzelaufstellung
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB3036-1WW1

Baugröße: S2

Funktionen: Überlast
Phasenasymmetrie
Phasenausfall

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 20 A

Einstellbereich Strom (max.): 80 A

Einstellbereich (Strom): 20 - 80 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Durchsteckwandler

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 55 mm

Höhe: 81 mm

Abm.: (L x B x H) 109 x 55 x 81 mm

Inhalt: 1 St.

AWG max.: 14

AWG min.: 20

Nennstrom: 80 A

Länge: 109 mm

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Durchsteckstromwandler

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743073 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3036-1WW1 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743073 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3036-1WW1 1 St.

Beschreibung

Überlastrelais 20...80 A elektronisch für Motorschutz Baugröße S2, CLASS 10E Einzelaufstellung Hauptstromkreis: Durchsteckw. Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
