Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1VB0 1 St. kaufen

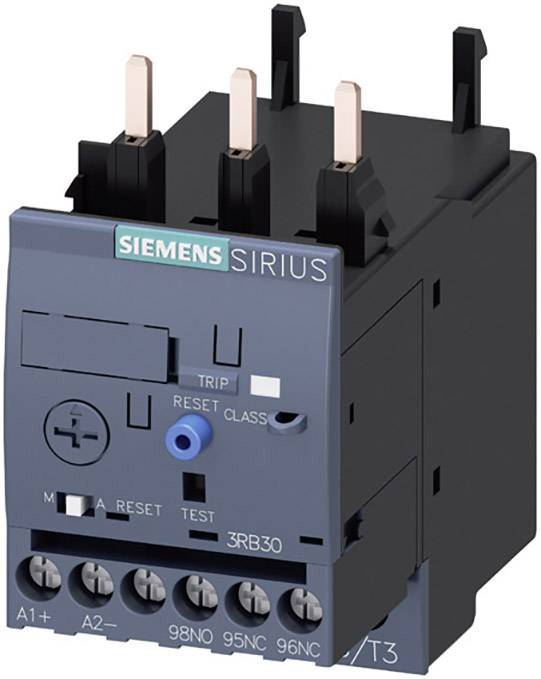

Schützgerät von Siemens aus der Produktlinie Sirius, geeignet für elektrische Steuerungssysteme. Enthält Anschlussklemmen und Reset-Taste.

Abbildung ähnlich

Ein geöffneter Schaltschrank mit elektronischen Komponenten, Kabeln und Klemmen, angeordnet in verschiedenen Ebenen und Reihen.

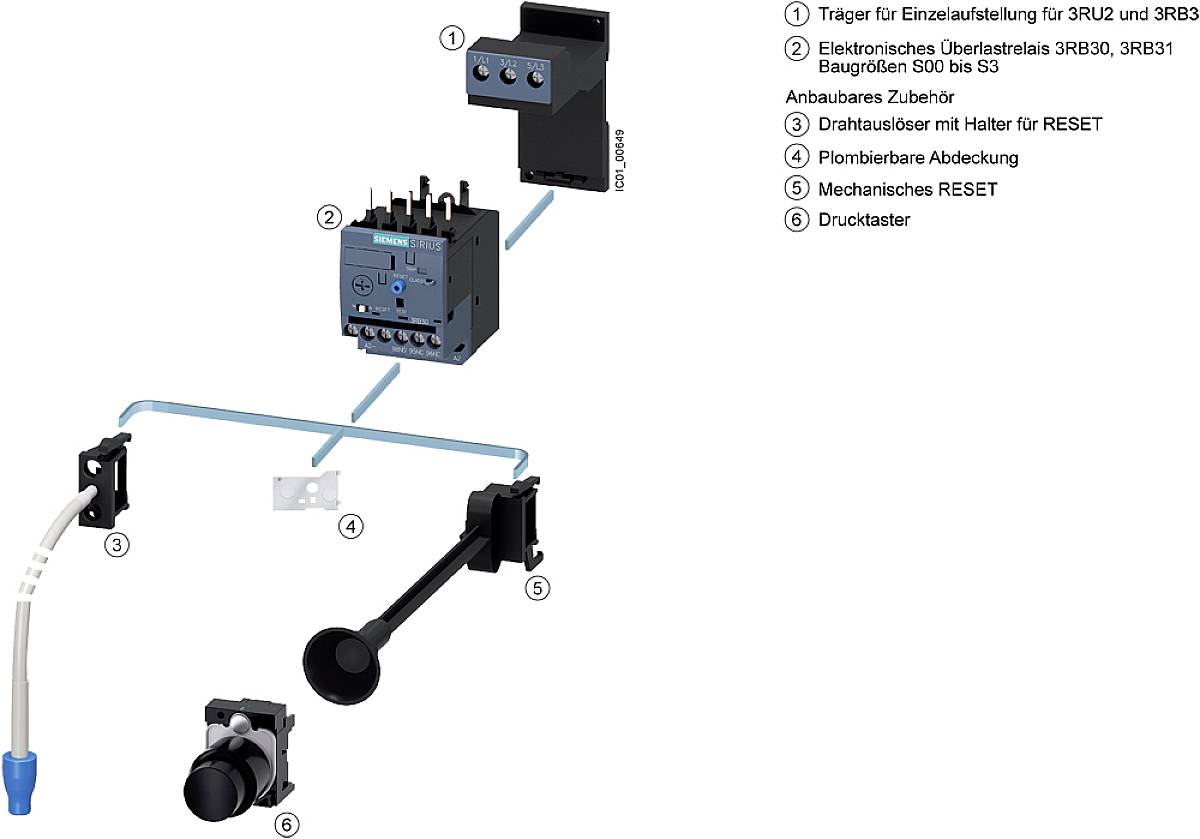

Das Bild zeigt ein elektrisches Schaltgerät mit Zubehörteilen wie Halter, Abdeckung, Reset-Mechanismen und Drucktaster.

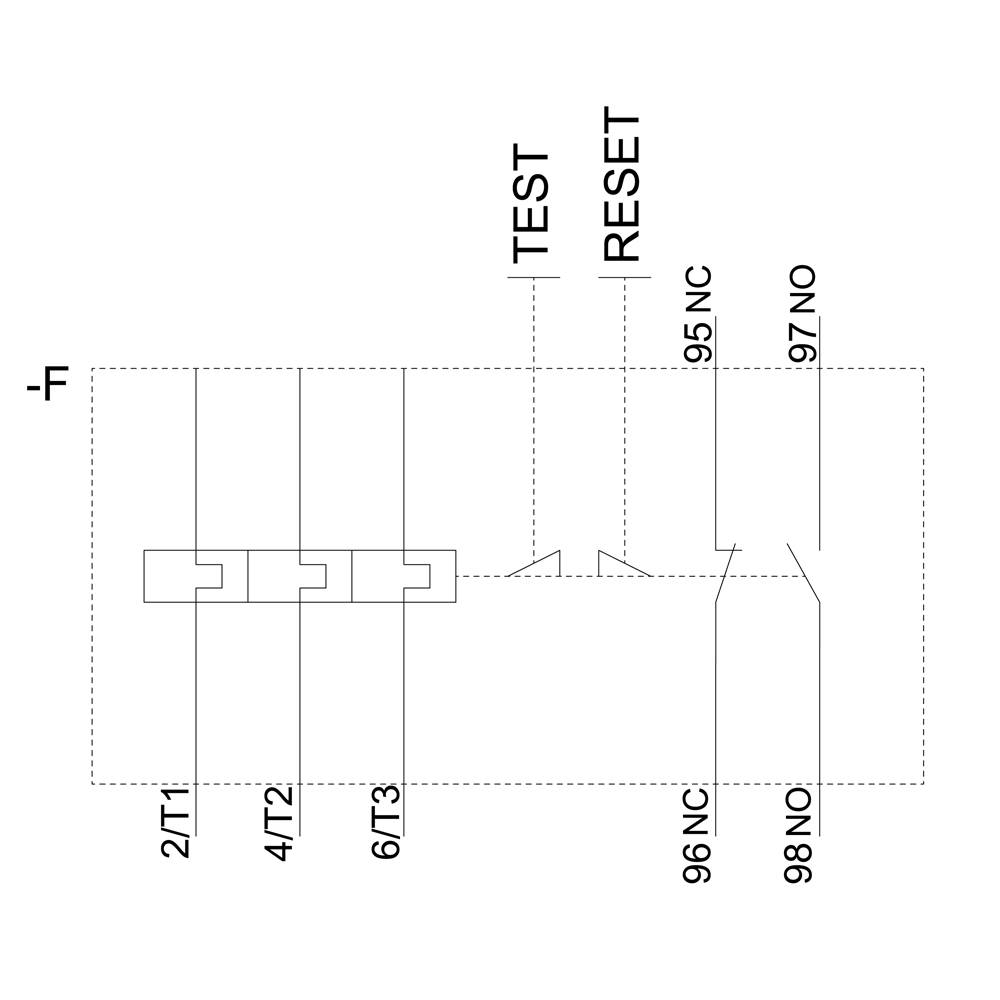

'Schaltplan einer Schaltung mit Test- und Reset-Schalter. Verbindungen zu Terminals 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.'

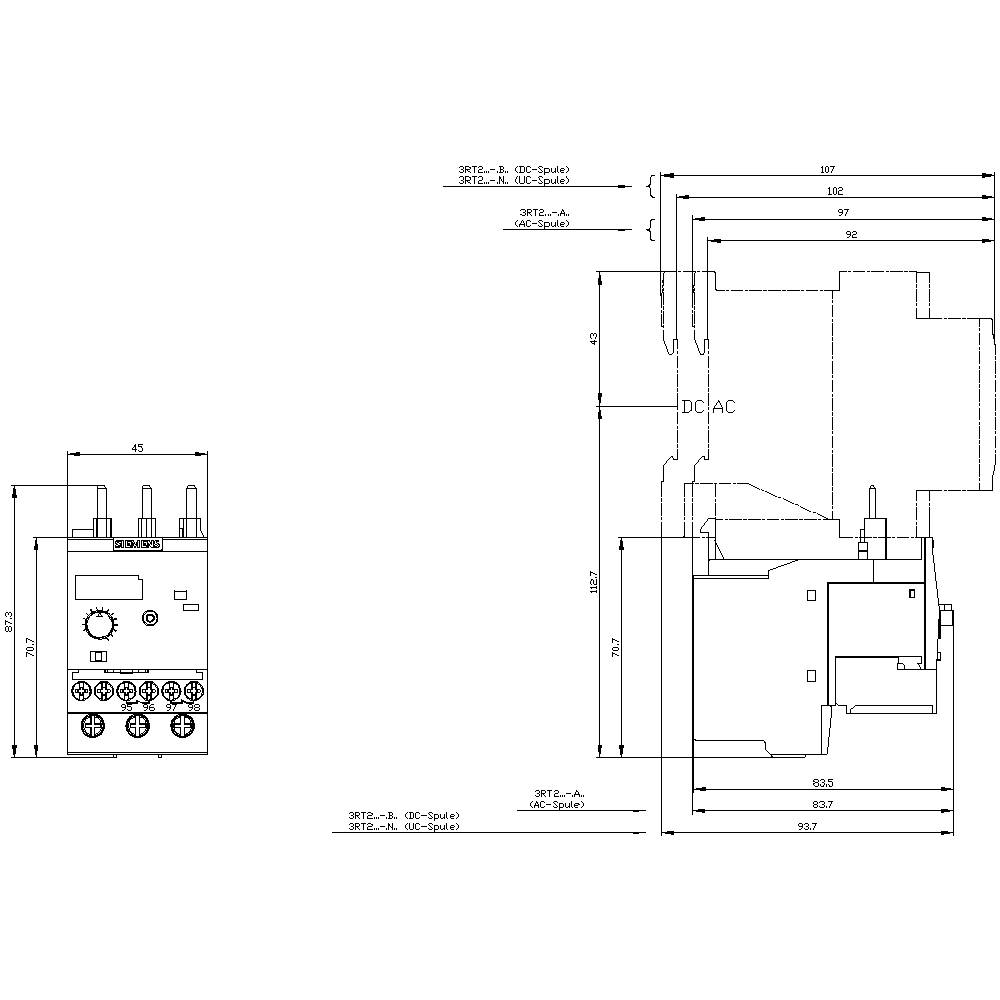

Elektrischer Schaltplan mit Abmessungen. Die Hauptkomponenten sind links dargestellt, detaillierte Maße sind rechts angegeben.

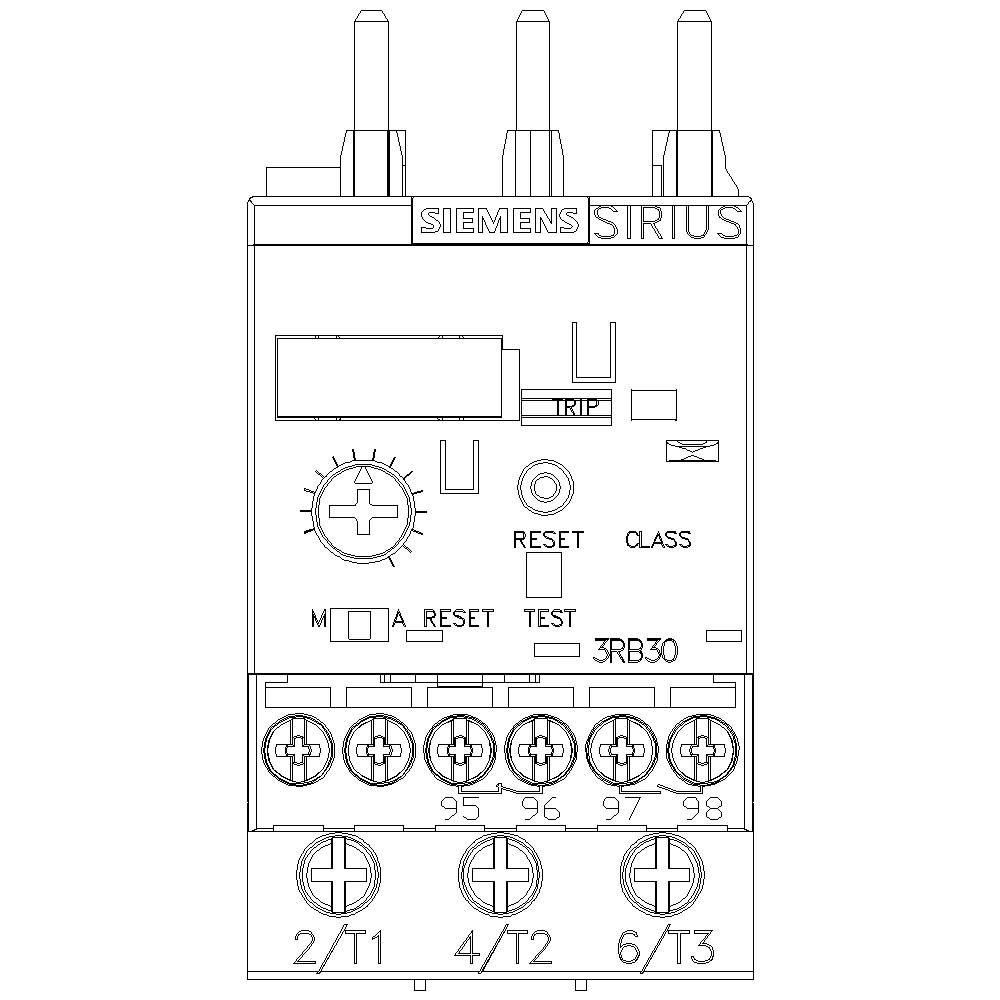

'Siemens SIRIUS 3RB30' Schaltgerät-Abbildung mit Anschlussklemmen, Einstellrad und Testtasten. Zeigt Steuerungs- und Schutzelemente.

1/6

Abbildung ähnlich

Produkt-Art

Überlastrelais

Funktionen

Überlast

Kontaktart

1 Schließer

1 Öffner

Typ

3RB3026-1VB0

Baugröße

Datenblatt (PDF)

Lieferung Do., 8. Okt.

49 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

101,64 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Fr., 6. Nov.

Kostenfreier Versand

142,85 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Überlastrelais 10-40A Motorschutz S0, Class 10, Schützanbau

Anbau,Baugröße S0,Elektronikrelais,Elektroniküberlastwächter,Maschinenschutzgerät,Motorschutz,Motorschutzrelais,Relais,Schutz,Schütz

Technische Daten

Befestigungsart: Schützanbau
Berührungsschutz gegen elektrischen Schlag: fingersicher
Polzahl: 3
Auslöseklasse: CLASS 10E

Produkt-Art: Überlastrelais

Typ: 3RB3026-1VB0

Baugröße: S0

Funktionen: Überlast

Besonderheiten: Auto/Hand-Umschalter

Betriebsspannung: 690 V/AC

Einstellbereich Strom (min.): 10 A

Einstellbereich Strom (max.): 40 A

Einstellbereich (Strom): 10 - 40 A

Kontaktart: 1 Schließer
1 Öffner

Anschluss: Schrauben

: IP20

Min. Temperatur: -25 °C

Max. Temperatur: +60 °C

Breite: 45 mm

Höhe: 87 mm

Abm.: (L x B x H) 84 x 45 x 87 mm

Inhalt: 1 St.

AWG max.: 8

AWG min.: 16

Nennstrom: 40 A

Länge: 84 mm

Querschnitt flexibel (min.): 1 mm²

Querschnitt starr (min.): 1 mm²

: Einzelaufstellung

: 1

: 1

: 0

: CLASS 10

: Schraubanschluss

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1430770 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1VB0 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1430770 Überlastrelais 1 Schließer, 1 Öffner Siemens 3RB3026-1VB0 1 St.

Beschreibung

Überlastrelais 10...40 A elektronisch für Motorschutz Baugröße S0, CLASS 10E Schützanbau Hauptstromkreis: Schraub Hilfsstromkreis: Schraub Hand-Automatik-RESET Elektronisches Überlastrelais SIRIUS 3RB3 zum stromabhängigen Schutz von Verbrauchern mit Normal- und Schweranlauf gegen unzulässig hohe Erwärmung infolge von Überlast, Phasenunsymmetrie oder Phasenausfall.
Dank großer Stromeinstellbereiche und unterschiedlicher Auslösecharakteristiken werden mit nur wenigen Typen ganze Baureihen von Motoren abgedeckt. Weltweite Zulassungen (z.B.IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX) sind selbstverständlich.
Lieferbar mit verschiedenen Einstellbereichen des Überlastauslösers und mit verschiedenen Auslöseklassen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, sowie für Einzelaufstellung erhältlich.
Das Zubehör passt durchgängig für alle Baugrößen S00 bis S3.
Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
