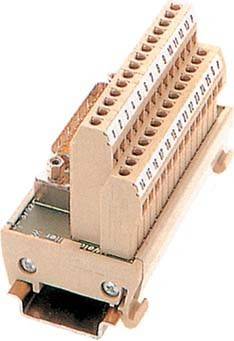

Übergabeelement RS SD9S UNC LPK2 Weidmüller Inhalt: 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Übergabebaustein
Gesamtpolzahl
9
AWG
12
Abisolierlänge (max.)
6 mm
Datenblatt (PDF)
25 Stück
Alternativen anzeigen
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
45,66 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Übergabeelement
- RS SD9S UNC LPK2
Technische Daten
- Nennstrom pro Anschluss: 1,5 A
- Bemessungsisolationsspannung: 100 V
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Impulsspannungsprüfung (1,2/50µs): 0,8 kV
- Leiteranschlussquerschnitt min. AWG: AWG 26
- Leiteranschlussquerschnitt max. AWG: AWG 12
- Anzugsmoment, min.: 0,5 Nm
- Anzugsmoment, max.: 0,6 Nm
- Schutzleiteranschluss: Flachkontakt
- Bemessungsspannung: 100 V
- Verpackungsart
Piece
- Produkt-Art
Übergabebaustein
- Gesamtpolzahl
9
12
- Abisolierlänge (max.)
6 mm
- Abm.
(L x B x H) 50 x 45 x 65.5 mm
- Anschluss (Feld)
Schrauben
- Anschluss (Steuerung)
D-Sub-Stecker
- Ausführung
Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 60807-2 / DIN 41652, 9-poliger Stecker, Schraubanschluss
- Gewicht
82 g
- Inhalt
1 St.
- Polzahl
9
- Breite
45 mm
- Höhe
65.5 mm
- Länge
50 mm
- RoHS-konform
Ja
- Serie
RS SD
- Max. Temperatur
+55 °C
- Min. Temperatur
0 °C
- Querschnitt flexibel (max.)
4 mm²
- Querschnitt starr (max.)
6 mm²
- Querschnitt flexibel (min.)
0.5 mm²
- Querschnitt starr (min.)
0.5 mm²
- Besonderheiten
mit Erdung
- Typ
RS SD9S UNC LPK2
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 257961 Übergabeelement RS SD9S UNC LPK2 Weidmüller Inhalt: 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 257961 Übergabeelement RS SD9S UNC LPK2 Weidmüller Inhalt: 1 St.
Beschreibung

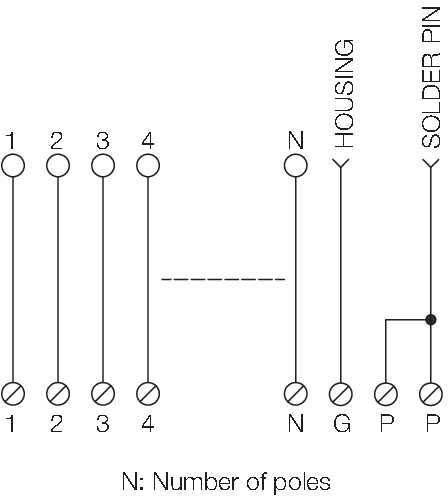

Übergabeelement. Schnittstelle, RSSD, SUB-D-Stecker gemäß IEC 807-2 / DIN 41652, 9-poliger Stecker, Schraubanschluss. Passive Schnittstellen zur Signalübertragung eines mit Zugbügeltechnik ausgestatteten SubD Steckverbinders gemäß IEC 807-2 / DIN 41652. Die wesentlichsten Merkmale sind: Gruppe mit 9-, 15-, 37- und 50-poligen Steck- und Buchsenverbindern. Elektrischer Anschluss eins zu eins zwischen Steuer- und Feldanschlüssen. Äußerst kompakte Module in RS-Profil 45 zur Befestigung auf Standard Tragschiene TS 35. Stift für den Erdanschluss.
Lieferumfang
- Geliefert wird: Weidmüller Übergabeelement RS SD9S UNC LPK2, Verpackungseinheit: 1 Stk., EAN: 4008190444136
