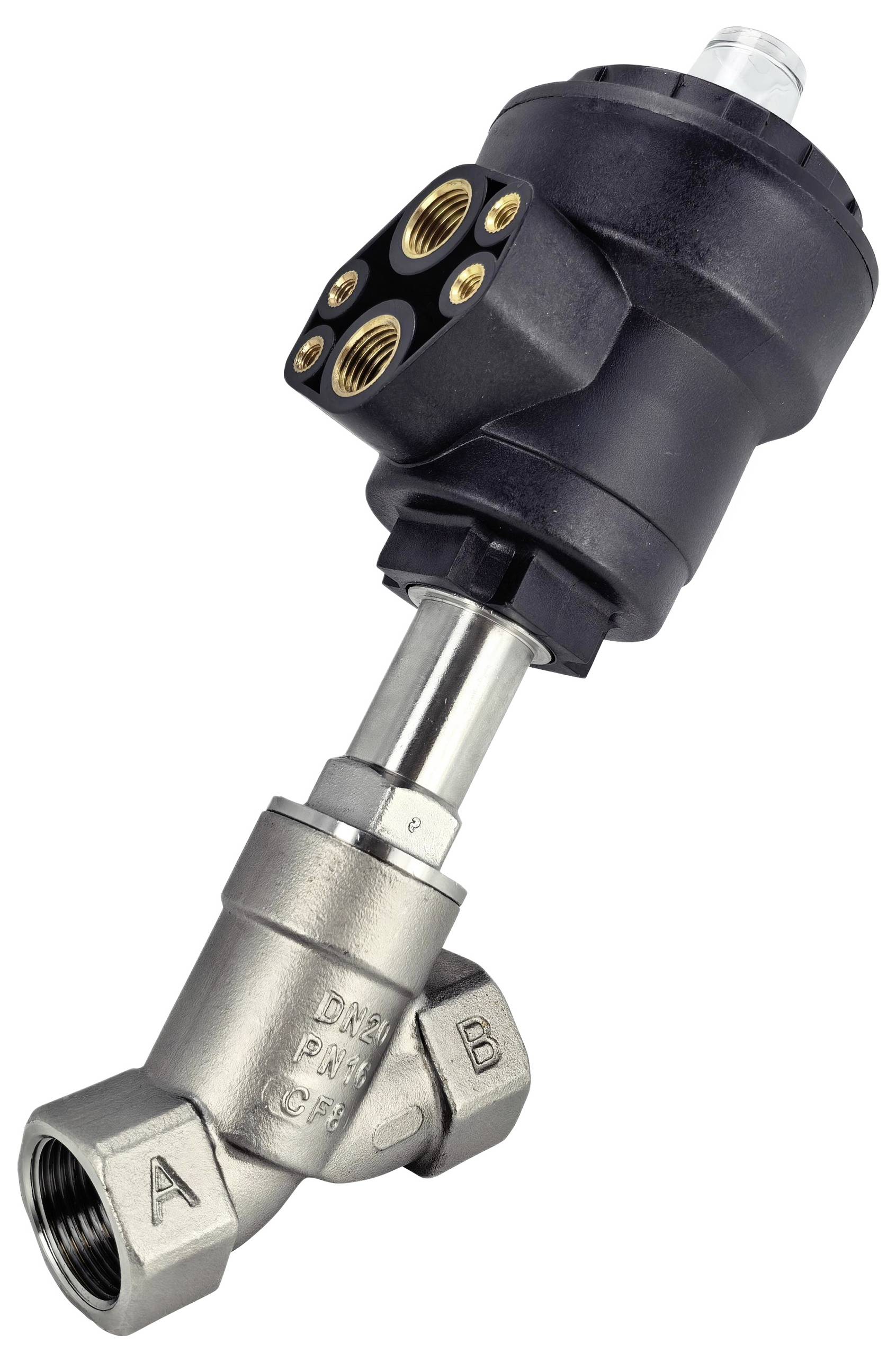

TRU COMPONENTS Luftgesteuertes Ventil TC-14215240 TC-TPV101PX2050NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 kaufen

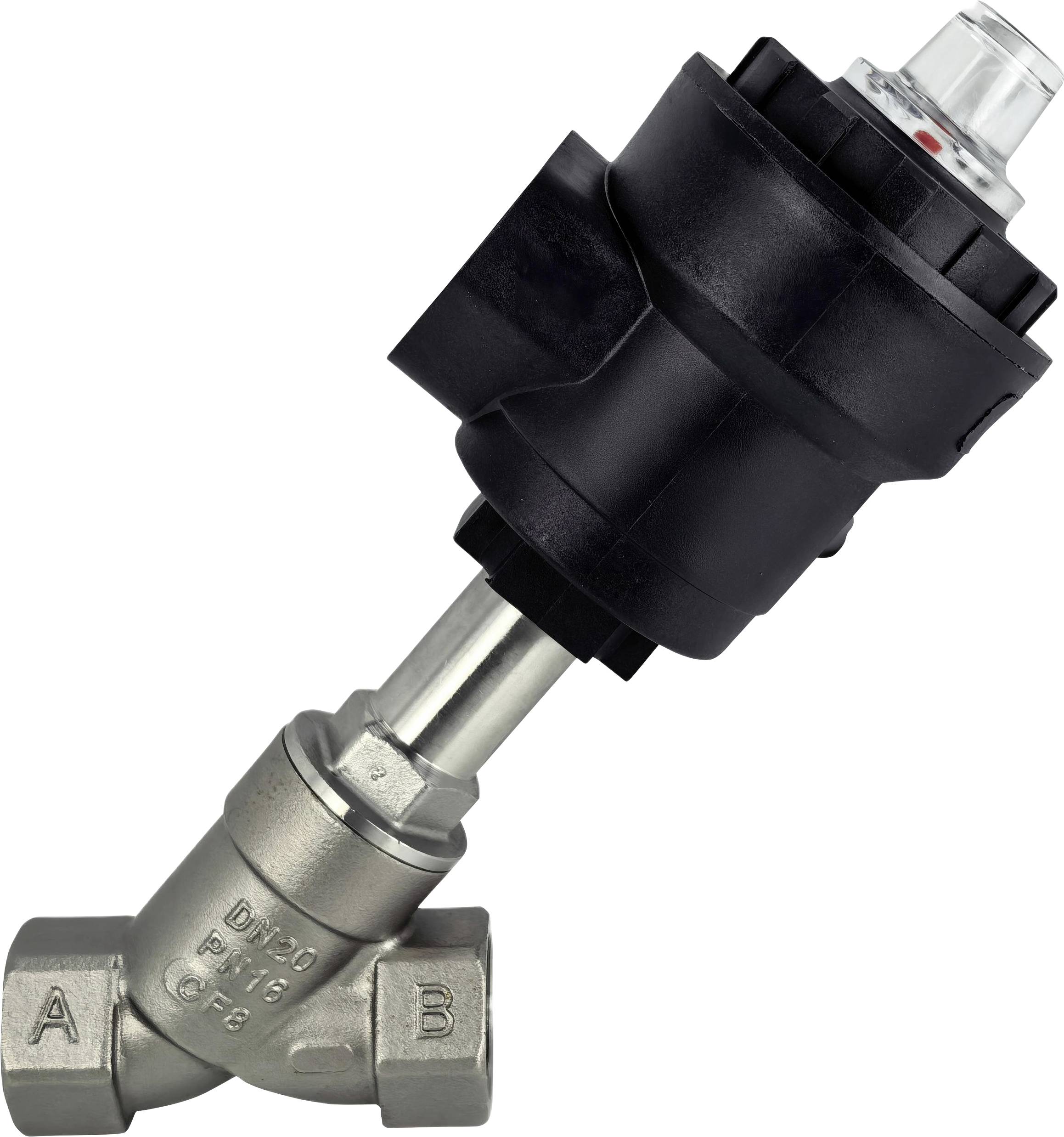

Ein Metall- und Kunststoff-Industrieventil in schräger Stellung, mit einem schwarzen Betätiger auf der Oberseite und gekennzeichneten Anschlüssen mit den Bezeichnungen „A" und „B".

TRU COMPONENTS Luftgesteuertes Ventil TC-14215240 TC-TPV101PX2050NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1 -1

Schmales Werkzeug beim Manövrieren in einem engen Raum zur Anpassung einer Steckdose, das Präzisionsfähigkeiten demonstriert.

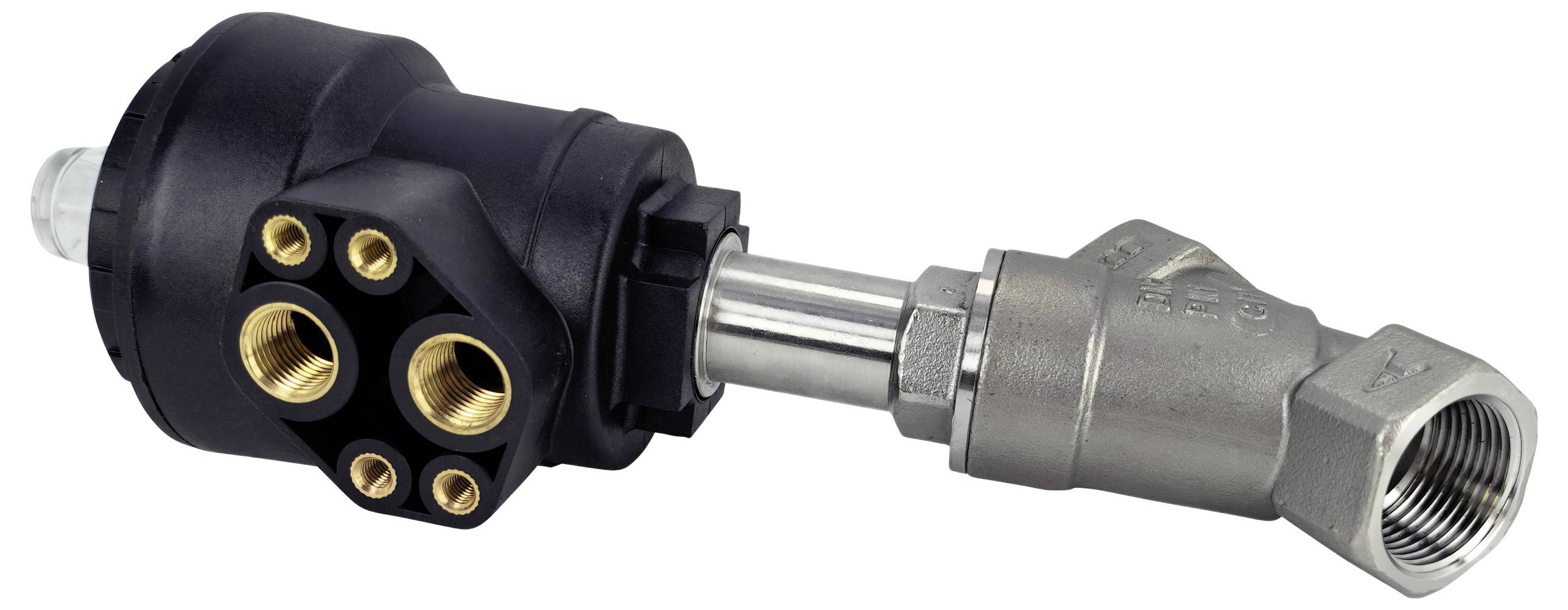

Eine hydraulische Komponente mit schwarzem Gehäuse und drei goldfarbenen Anschlüssen ist mit einem Metallventil mit Gewindeende verbunden.

1/4

Unser Service für Sie

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

18 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (75,59 € / Stück)

75,59 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

2/2-Wege Schrägsitzventil G3/4" 16 bar max.

Anschlussgröße: G3/4"
Ventilgröße: DN20
Normal geschlossen
Max. Druck: 16 bar
Steuerdruck: 5 - 8 bar
Mediumstemperaturbereich: -10 - 180 °C

Technische Daten

Ventilgröße: DN20
Wirktyp: Einfachwirkend
Normal geschlossen
Kolbendurchmesser: 50 mm

Typ: TC-TPV101PX2050NCS

Produkt-Art: Luftgesteuertes Ventil

Gehäusematerial: Edelstahl

Anschluss: G 3/4

Betriebsdruck (max.): 16 bar

Herst.-Teilenr.: TC-14215240

Betriebsdruck (min.): 0 bar

Dichtungsmaterial: PTFE

Funktion: 2/2-Wege

Medien-Temperatur Bereich: -10 bis +180 °C

Max. Medien-Temperatur: +180 °C

Min. Medien-Temperatur: -10 °C

Steuerdruck (max.): 10 bar

Steuerdruck (min.): 2 bar

kv-Wert: 8.5

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3553810 TRU COMPONENTS Luftgesteuertes Ventil TC-14215240 TC-TPV101PX2050NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3553810 TRU COMPONENTS Luftgesteuertes Ventil TC-14215240 TC-TPV101PX2050NCS Gehäusematerial Edelstahl Dichtungsmaterial PTFE 1

Beschreibung

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
