TELESKOPSCHIENE ÜBERAUSZUG 80X9,7X15,5, FORM:C, EDELSTAHL, BLANK, S=97
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
20 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
24,94 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Technische Daten
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 937290555 TELESKOPSCHIENE ÜBERAUSZUG 80X9,7X15,5, FORM:C, EDELSTAHL, BLANK, S=97
Beschreibung
Werkstoff:
Schienen und Kugelkäfig Edelstahl 1.4301.
Form A & C:
Kugeln Stahl.
Form B & D:
Kugeln Edelstahl 1.4125.
Ausführung:
Schienen blank.
Kugeln gehärtet.
Bestellhinweis:
Verkauf einzeln.
Hinweis:
Bei Teleskopschienen mit Überauszug ist der Hub größer als die Einbaulänge. Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an.
Die angegebenen Tragkräfte beziehen sich auf den Maximalwert bei 50.000 Zyklen.
Bei horizontaler Montage ist die Tragkraft um 75 % geringer.
Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 0,9 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.
Form A: gefettet, mit Bohrungen.
Form B: mit lebensmitteltauglichem Schmiermittel, mit Bohrungen.
Form C: gefettet, mit Gewinde.
Form D: mit lebensmitteltauglichem Schmiermittel, mit Gewinde.
Es wird ein Schmiermittel (NSF H1) verwendet, das für die Lebensmittelindustrie geeignet ist.
Empfohlene Schrauben: M 2,6.
Maximale Schraubenlänge = Plattenstärke + 1,7 mm.
Temperaturbereich:
5 °C bis 35 °C
Vorteile:
Leichter Lauf
Hohe Seitenstabilität durch exakte Führung

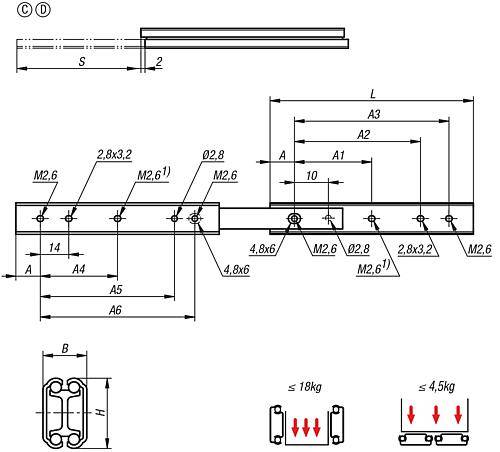

Zeichnungshinweis:
1) die Schienenlänge 80 mm haben hier keine Bohrung
Schienen und Kugelkäfig Edelstahl 1.4301.
Form A & C:
Kugeln Stahl.
Form B & D:
Kugeln Edelstahl 1.4125.
Ausführung:
Schienen blank.
Kugeln gehärtet.
Bestellhinweis:
Verkauf einzeln.
Hinweis:
Bei Teleskopschienen mit Überauszug ist der Hub größer als die Einbaulänge. Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an.
Die angegebenen Tragkräfte beziehen sich auf den Maximalwert bei 50.000 Zyklen.
Bei horizontaler Montage ist die Tragkraft um 75 % geringer.
Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 0,9 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.
Form A: gefettet, mit Bohrungen.
Form B: mit lebensmitteltauglichem Schmiermittel, mit Bohrungen.
Form C: gefettet, mit Gewinde.
Form D: mit lebensmitteltauglichem Schmiermittel, mit Gewinde.
Es wird ein Schmiermittel (NSF H1) verwendet, das für die Lebensmittelindustrie geeignet ist.
Empfohlene Schrauben: M 2,6.
Maximale Schraubenlänge = Plattenstärke + 1,7 mm.
Temperaturbereich:
5 °C bis 35 °C
Vorteile:
Leichter Lauf
Hohe Seitenstabilität durch exakte Führung
Zeichnungshinweis:
1) die Schienenlänge 80 mm haben hier keine Bohrung
