Telegärtner 100023714 100023714 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St. kaufen

Ein silberner Koaxialstecker mit abnehmbarem Gehäuse. Der Stecker ist für den Anschluss von elektronischen Geräten vorgesehen.

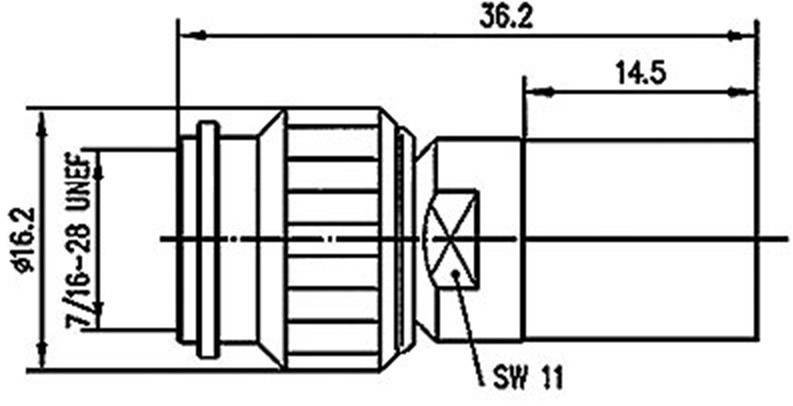

Technische Zeichnung eines Zylinders mit Maßen: Länge 36,2 mm, Durchmesser 16,2 mm, Gewinde 7/16-28 UNEF, SW 11.

1/2

Kabelgruppe

RG 214/U

Produkt-Art

TNC-Steckverbinder

Bauform

Stecker, gerade

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung morgen

24 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (11,76 € / Stück)

11,76 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

TNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Ratgeber zu

Kabelkonfektion

Technische Daten

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss./NLDie Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt./NL

Kabelgruppe: RG 214/U

Produkt-Art: TNC-Steckverbinder

Bauform: Stecker, gerade

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 10.80 mm

Frequenz (max.): 5 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023714

Isolations-Widerstand: 5 GΩ

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023714

Verschlussart: Schraub

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1090986 Telegärtner 100023714 100023714 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090986 Telegärtner 100023714 100023714 TNC-Steckverbinder Stecker, gerade 50 Ω 1 St.

Beschreibung

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt
