Telegärtner 100023697 100023697 TNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St. kaufen

Silberner Koaxialstecker für Kabelanschlüsse, bestehend aus einem Hauptteil mit Gewinde und einer separaten Hülse darunter.

Abbildung ähnlich

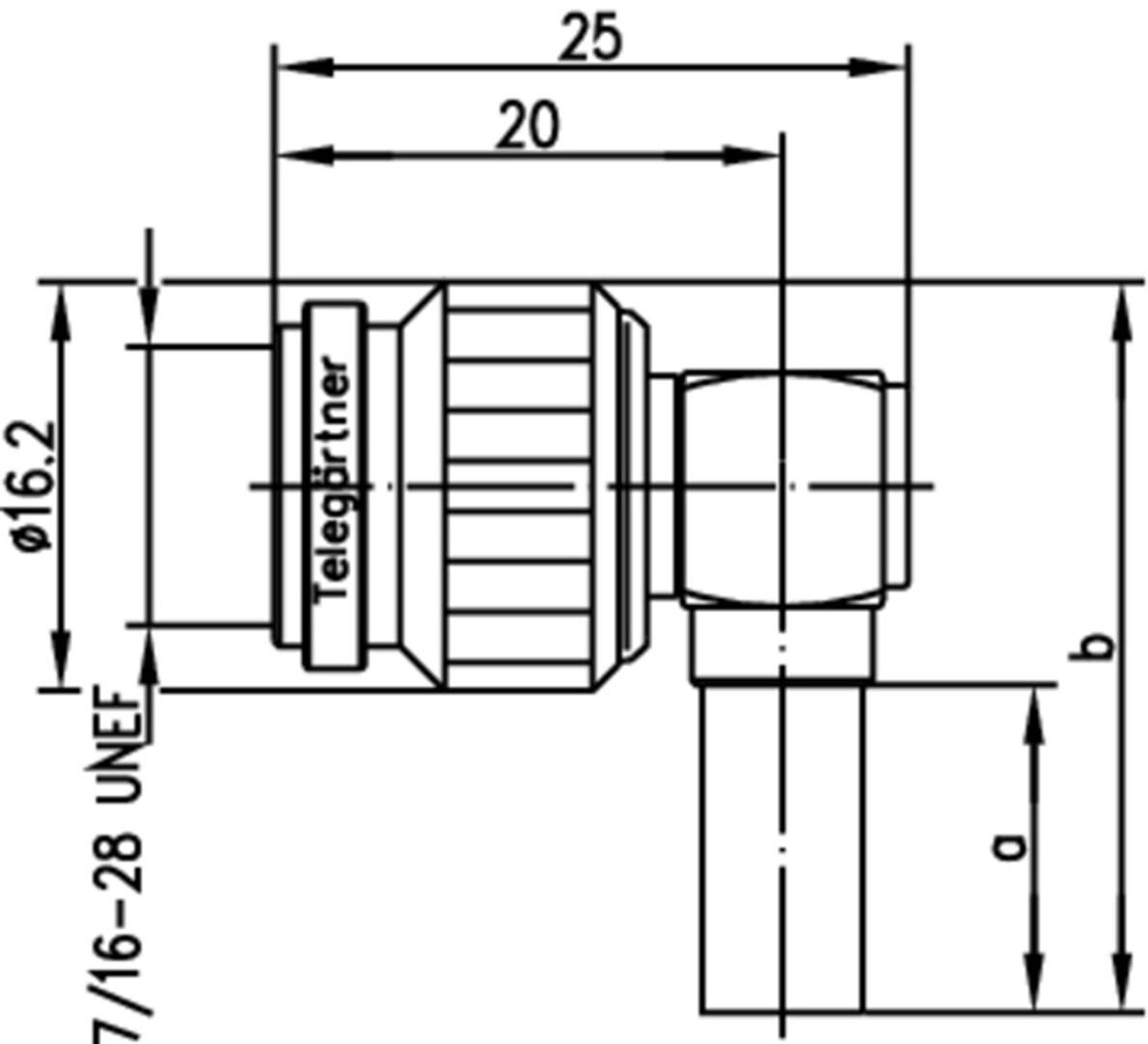

Technische Zeichnung eines rechtwinkligen Steckverbinders mit Bemaßungen: Durchmesser Ø16,2 mm, Länge 25 mm. Markierung 'Telegärtner'.

1/2

Abbildung ähnlich

Kabelgruppe

RG 223/U

RG 142 B/U

Produkt-Art

TNC-Steckverbinder

Bauform

Stecker, gewinkelt

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (9,11 € / Stück)

9,11 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung Fr., 25. Sept.

26 Stück

4,95 € Versand

Versand

9,24 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

TNC-Steckverbinder

Highlights & Details

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Technische Daten

Produktgruppe: Koaxialstecker
Produkttyp: TNC-Kabelwinkelstecker Crimp
Farbe: silberfarben
Anzahl Ports: 1
Seite 1 Typ des Anschlusses: TNC-Steckverbinder
Seite 1 Art des Anschlusses: Männlich (Stecker)
Seite 2 Typ des Anschlusses: Löt-/Crimpanschluss
Schutzart (IP Code): IP68
Steckrichtung: gewinkelt
Wellenwiderstand: 50 Ohm
Höhe: 29.5 mm
Breite: 16.2 mm
Tiefe: 23.3 mm
Gewicht: 18.57 g
Verpackungshöhe: 20 mm
Verpackungsbreite: 90 mm
Verpackungstiefe: 120 mm
Paketgewicht: 0.023 kg
Bruttogewicht: 0,023

Kabelgruppe: RG 223/U
RG 142 B/U

Produkt-Art: TNC-Steckverbinder

Bauform: Stecker, gewinkelt

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 5.20 mm

Frequenz (max.): 11 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023697

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023697

Verschlussart: Schraub

Herstellerfarbe: Silber (metallic)

Gewicht: 0.023

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1366711 Telegärtner 100023697 100023697 TNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366711 Telegärtner 100023697 100023697 TNC-Steckverbinder Stecker, gewinkelt 50 Ω 1 St.

Beschreibung

Die Serie TNC umfasst sehr häufig verwendete koaxiale Steckverbindungen, die bis zu einer Frequenz von 11 GHz eingesetzt werden. Sie gleichen in den Maßen der Serie BNC verfügen jedoch über einen Schraubverschluss. Es werden Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie TNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt
