Telegärtner 100023554 100023554 BNC-Steckverbinder Buchse, Einbau 75 Ω 1 St. kaufen

Metallischer Steckverbinder mit sechseckiger Mutter und geriffeltem Gewinde, geeignet für elektrische oder elektronische Verbindungen.

Abbildung ähnlich

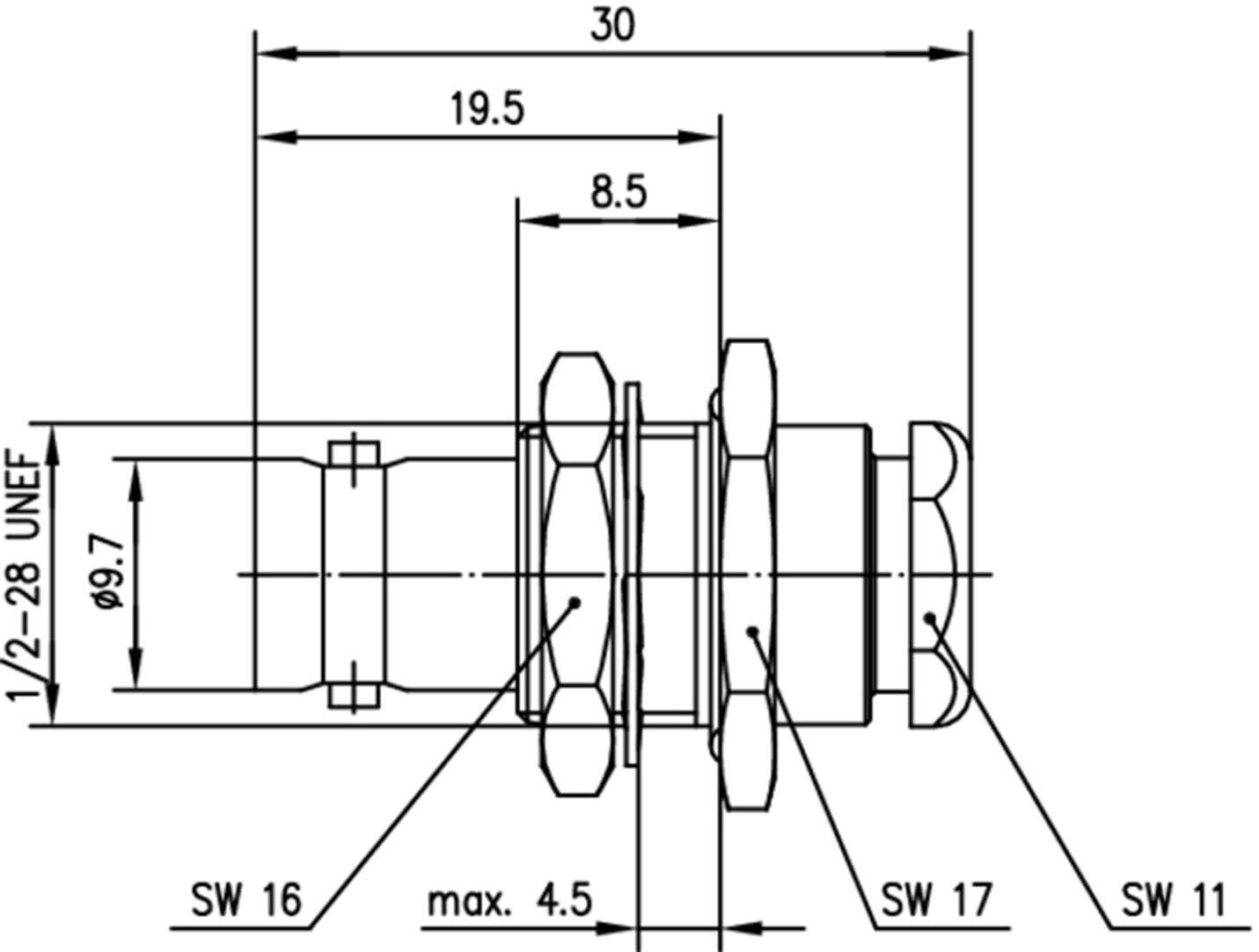

Technische Zeichnung eines zylindrischen Bauteils mit Gewinde. Maße und Schlüsselweiten sind angegeben, z.B. Länge 30 mm, Durchmesser 9,7 mm.

1/2

Abbildung ähnlich

Kabelgruppe

RG 59 B/U

Draka 0.8/3.7 AF

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau

Impedanz

75 Ω

Anschluss

Schrauben

Datenblatt (PDF)

Sofort-Lieferung morgen

3 Stück (Nur solange der Vorrat reicht)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (5,87 € / Stück)

10,08 €

-42 %

5,87 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Ausführung: Buchse (Jack) Steckverbindertyp: BNC Winkelstecker: nein Kontaktausführung: weiblich (female) Anschlussart: sonstige Kabeltyp: RG 59 Impedanz: 75 Ohm Isolierter Einbau: nein Verpackungseinheit: 1 Stück Maße (cm): 120 × 100 × 20 Bruttogewicht: 0,019 kg, Nettogewicht: 0,019 kg ECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: RG 59 B/U
Draka 0.8/3.7 AF

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau

Impedanz: 75 Ω

Anschluss: Schrauben

Inhalt: 1 St.

Kabel-Ø: 6 mm

Einbaubohrung Ø: 11.8 mm

Frequenz (max.): 4 GHz

Frontplatten-Stärke: 8.5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023554

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023554

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1366718 Telegärtner 100023554 100023554 BNC-Steckverbinder Buchse, Einbau 75 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366718 Telegärtner 100023554 100023554 BNC-Steckverbinder Buchse, Einbau 75 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
