Telegärtner 100023539 100023539 BNC-Steckverbinder Buchse, gerade 75 Ω 1 St. kaufen

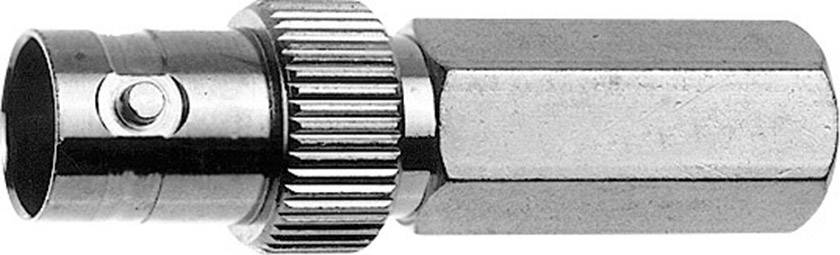

Ein metallischer Koaxialstecker mit zylindrischem Anschluss und gerändeltem Griff zur Kabelverbindung in elektronischen Geräten.

Abbildung ähnlich

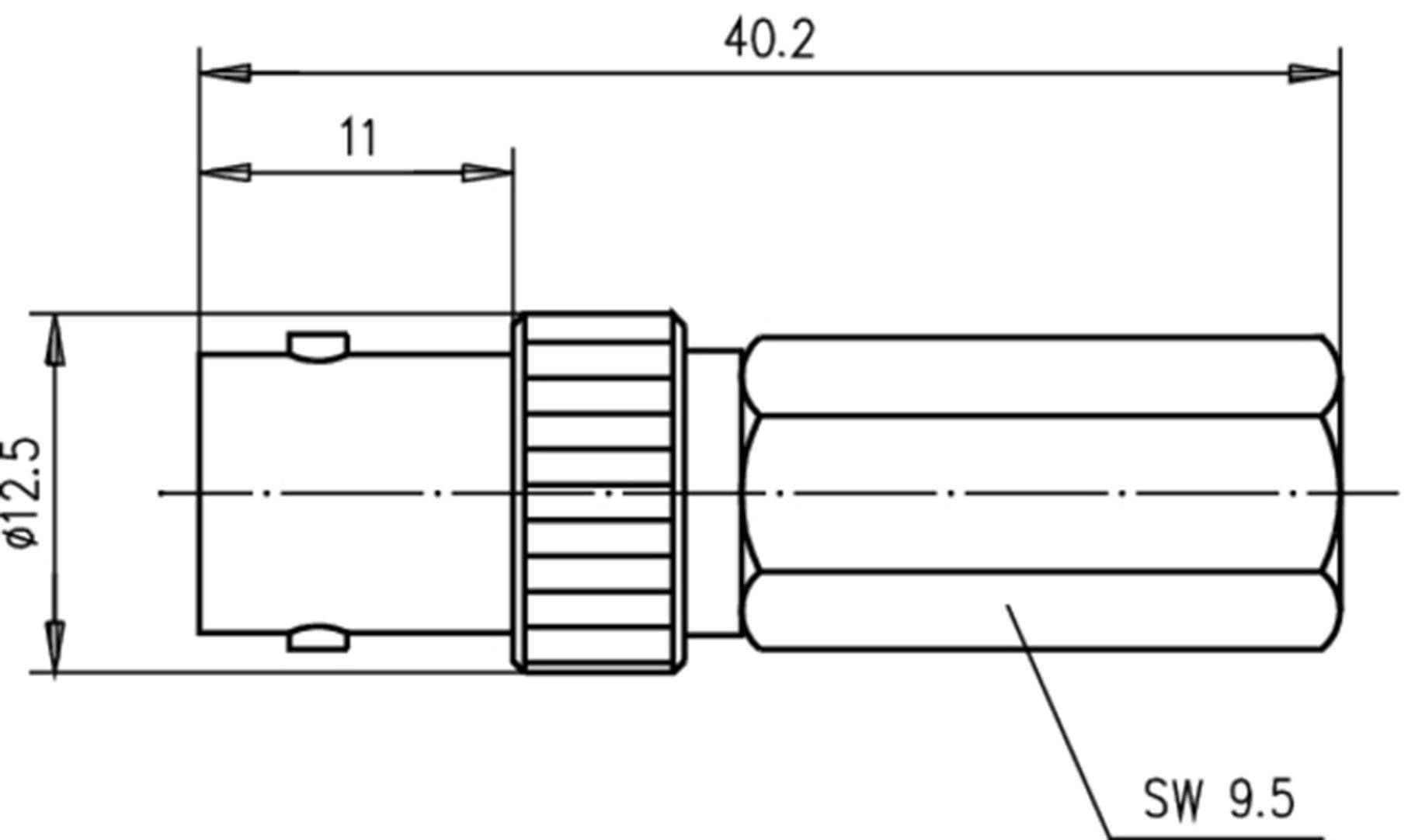

Technische Zeichnung eines zylindrischen Bauteils mit Maßen: Länge 40,2 mm, Durchmesser 12,5 mm, Sechskantschlüsselweite 9,5 mm.

1/2

Abbildung ähnlich

Kabelgruppe

RG 59 B/U

RG 62 A/U

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, gerade

Impedanz

75 Ω

Anschluss

Schrauben

Lieferung Mo., 19. Okt.

25 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

5,71 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Technische Daten

Ausführung: Buchse (Jack)Steckverbindertyp: BNCWinkelstecker: neinKontaktausführung: weiblich (female)Anschlussart: sonstigeKabeltyp: RG 59Impedanz: 75 OhmIsolierter Einbau: neinVerpackungseinheit: 1 StückMaße (cm): 120 × 100 × 20Bruttogewicht: 0,018 kg, Nettogewicht: 0,017 kgECLASS 7: Koax-Kupplung (19070417)

Kabelgruppe: RG 59 B/U
RG 62 A/U

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, gerade

Impedanz: 75 Ω

Anschluss: Schrauben

Inhalt: 1 St.

Kabel-Ø: 6.20 mm

Frequenz (max.): 4 GHz

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023539

Isolationsmaterial: PTFE

Kontaktmaterial: Messing vergoldet

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023539

Verschlussart: Bajonett

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1366450 Telegärtner 100023539 100023539 BNC-Steckverbinder Buchse, gerade 75 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
