Telegärtner 100023458 100023458 BNC-Steckverbinder Stecker, gewinkelt 75 Ω 1 St. kaufen

BNC-Stecker aus Metall mit abgewinkeltem Anschluss und separatem Kabelhülse daneben, für Koaxialkabelverbindungen geeignet.

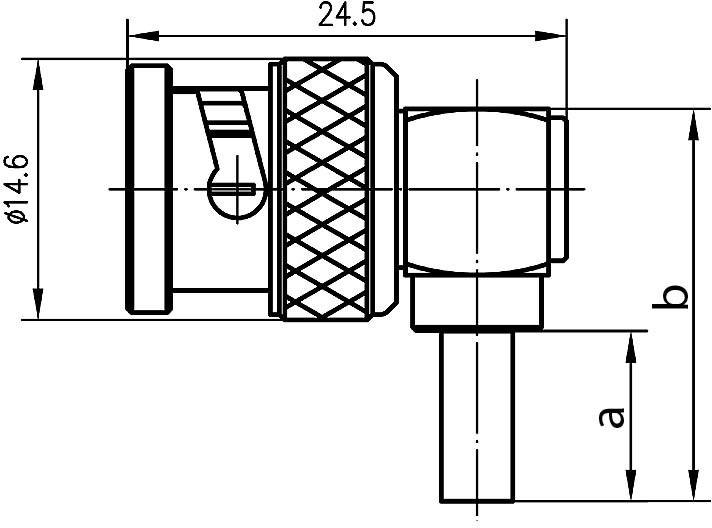

Technische Zeichnung eines Steckverbinders mit Bemaßungen: Gesamtlänge 24,5 mm, Durchmesser 14,6 mm. Quer- und Längsansicht.

1/2

Kabelgruppe

HF 2172

Produkt-Art

BNC-Steckverbinder

Bauform

Stecker, gewinkelt

Impedanz

75 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

5 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (9,11 € / Stück)

9,11 €

zzgl. MwSt.

Nur noch 5 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung Fr., 25. Sept.

45 Stück

4,95 € Versand

Versand

9,24 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Technische Daten

Ausführung: Stecker (Plug) Steckverbindertyp: BNC Winkelstecker: nein Kontaktausführung: männlich (male) Anschlussart: Löt/Crimp Kabeltyp: RG 58 Impedanz: 75 Ohm Isolierter Einbau: nein Verpackungseinheit: 1 Stück Maße (cm): 120 × 100 × 20 Bruttogewicht: 0,013 kg, Nettogewicht: 0,012 kg ECLASS 7: Koax-Steckverbinder (27440310)

Kabelgruppe: HF 2172

Produkt-Art: BNC-Steckverbinder

Bauform: Stecker, gewinkelt

Impedanz: 75 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 3.80 mm

Herst.-Teilenr.: 100023458

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: PTFE

Kontaktmaterial: Messing

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023458

Verschlussart: Bajonett

Herstellerfarbe: Silber (metallic)

Gewicht: 0.014

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1090888 Telegärtner 100023458 100023458 BNC-Steckverbinder Stecker, gewinkelt 75 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090888 Telegärtner 100023458 100023458 BNC-Steckverbinder Stecker, gewinkelt 75 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
