Telegärtner 100023425 100023425 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St. kaufen

Ein Metallstecker mit gerändelter Oberfläche und einer losen Metallhülse daneben, möglicherweise Teil einer elektrischen Verbindung.

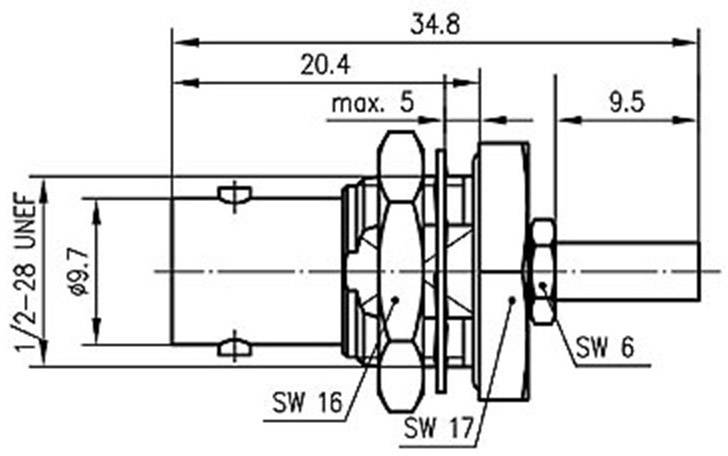

Technische Zeichnung eines zylindrischen Bauteils mit Abmessungen: Länge 34,8 mm, Durchmesser 9,7 mm, mit Markierungen für Gewinde und Schlüsselweiten.

1/2

Kabelgruppe

RG 178 U

Produkt-Art

BNC-Steckverbinder

Bauform

Buchse, Einbau

Impedanz

50 Ω

Anschluss

Crimpen

Datenblatt (PDF)

Sofort-Lieferung Fr., 25. Sept.

3 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (9,24 € / Stück)

9,24 €

zzgl. MwSt.

Nur noch 3 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

BNC-Steckverbinder

Die Stecker-Buchse-Bezeichnung ist nach der Form des Innenleiters definiert.

Unser Service für Sie

Technische Daten

Einbaumaß: Z04

Kabelgruppe: RG 178 U

Produkt-Art: BNC-Steckverbinder

Bauform: Buchse, Einbau

Impedanz: 50 Ω

Anschluss: Crimpen

Inhalt: 1 St.

Kabel-Ø: 1.85 mm

Einbaubohrung Ø: 11.8 mm

Frequenz (max.): 4 GHz

Frontplatten-Stärke: 8.5 mm

Gehäuse-Material: Messing vernickelt

Herst.-Teilenr.: 100023425

Isolations-Widerstand: ≥ 5 GΩ

Isolationsmaterial: PTFE

Kontaktmaterial: Messing

RoHS-konform: Ja

Temperaturbereich: -40 - +155 °C

Typ: 100023425

Verschlussart: Bajonett

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1090873 Telegärtner 100023425 100023425 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1090873 Telegärtner 100023425 100023425 BNC-Steckverbinder Buchse, Einbau 50 Ω 1 St.

Beschreibung

Die Serie BNC umfasst die am häufigsten verwendeten koaxialen Steckverbindungen, die bis zu einer Frequenz von 4 GHz eingesetzt werden. Sie verfügen über einen Bajonettverschluss und werden in den Ausführungen mit 50 Ω und 75 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible, Semi-Flex- und Semi-Rigid-Kabel. Die Leiterplattensteckverbinder der Serie BNC sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden je nach Ausführung durch Crimpen, Klemmen oder Löten angeschlossen. Die Steckverbinder der Serie BNC werden in der Signal-, Daten- und Videoübertragung eingesetzt.
