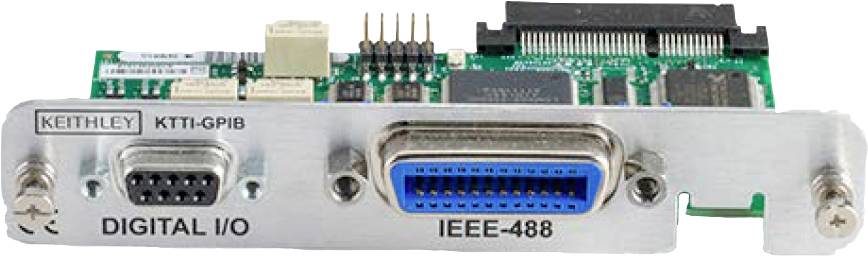

Tektronix KTTI-GPIB GPIB Schnittstelle 1 St.

Das KTTI-GPIB-Kommunikations- und Digital-I/O-Zubehör bietet Keithley-Produkten, die über einen kompatiblen Zubehörkartensteckplatz verfügen, eine parallele IEEE-488-Standardschnittstelle. Die GPIB-Schnittstelle bietet eine schnelle, konsistente Triggerung mit niedriger Trigger-Latenzzeit. Sie bietet eine konstante Übertragungsrate und kann Trigger an mehrere Geräte gleichzeitig senden. Die Karte verfügt über sechs unabhängig voneinander konfigurierbare digitale Eingangs-/Ausgangsleitungen, die zur Steuerung externer digitaler Schaltungen verwendet werden können, z. B. eines Handlers, der zur Durchführung von Binning-Operationen verwendet wird. Der digitale E/A-Anschluss ist eine Standard-DB-9-Buchse. Sie können diese Leitungen auch zur Triggerung verwenden. Das Gerät kann Ausgangstriggerimpulse erzeugen und Eingangstriggerimpulse erkennen.
