TAMS Elektronik Next18-Adapter 70-01051-01-C Next18-Adapter Zubehör
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
9,24 €
3
4% = 0,35 €
8,89 €
5
5% = 0,47 €
8,77 €
10
6% = 0,58 €
8,66 €
25
7% = 0,63 €
8,61 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Gesamt (9,24 € / Stück)
11,72 €
-21 %
9,24 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Next18-Adapter mit Anschlusskabeln
- Zum Nachrüsten von Fahrzeugen ohne Next18-Schnittstelle
- Geringe Abmessungen
- Kompletter Funktionsumfang der Next18-Schnittstelle
- SMD-bestückte Platine mit Anschlusskabeln
Technische Daten
- Schutzart: IP 00 (Bedeutung: kein Schutz gegen Fremdkörper, Berührung oder Wasser)
- Gewicht: ca. 0,5 g
- Produkt-Art
Next18-Adapter
- Modellausführung
Zubehör
- Passend für
Loks mit Digital-Decoder

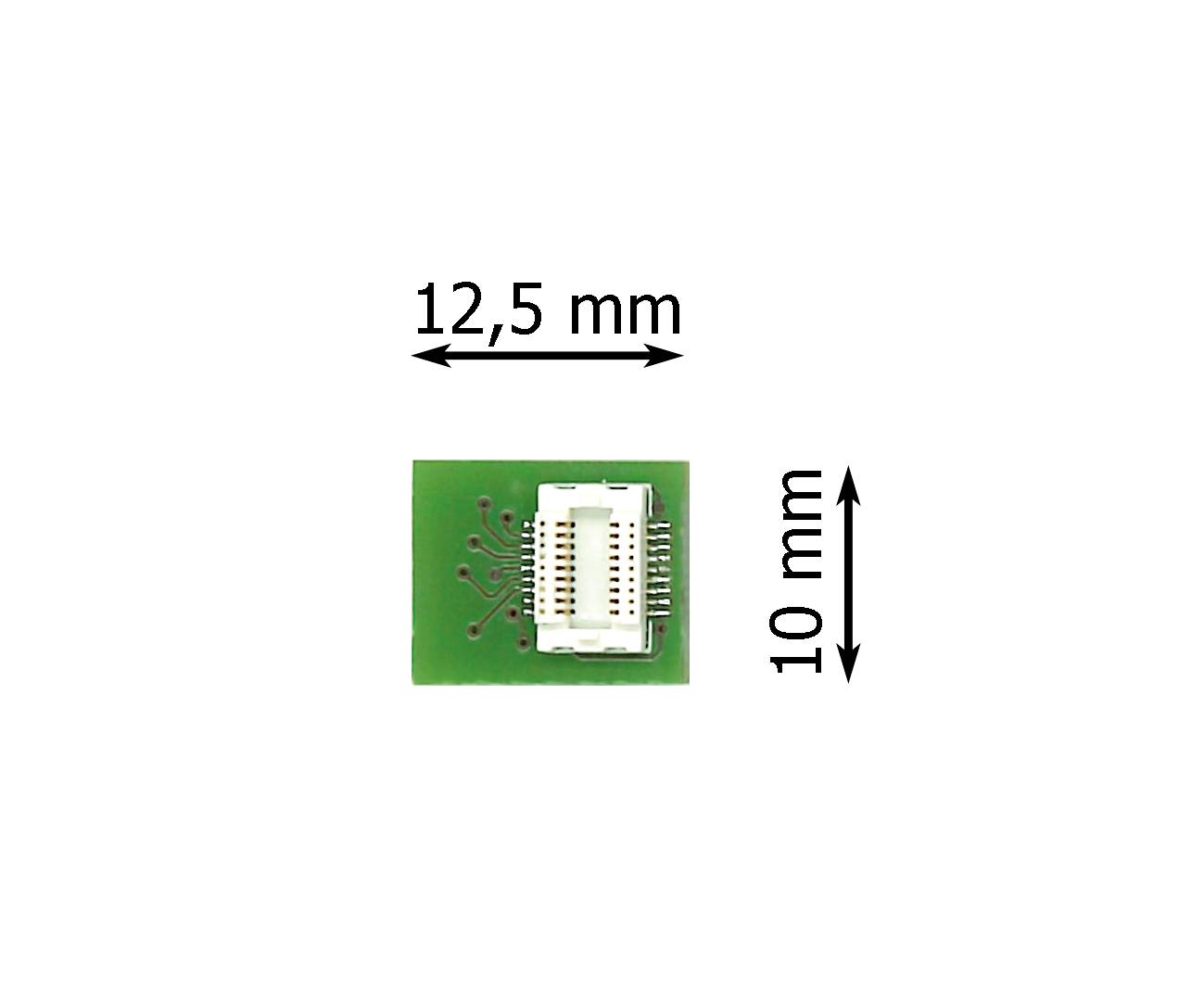

- Länge
12.5 mm
- Breite
10.5 mm
- Höhe
4 mm
- Abm.
(L x B x H) 12.5 x 10.5 x 4 mm
- Altersklasse
ab 15 Jahre
- Ausführung
mit Kabel
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3207343 TAMS Elektronik Next18-Adapter 70-01051-01-C Next18-Adapter Zubehör
Beschreibung
Alle Anschlüsse der Next18-Schnittstelle sind auf Lötpads herausgeführt.
Anschlüsse für Funktionsausgänge:
Die Verwendung der Anschlüsse hängt vom Decoder ab, mit dem der Adapter kombiniert wird.
Mit Next18-Decoder ohne externes SUSI-Modul: 8 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX3 und AUX4 wahlweise verstärkt oder unverstärkt, AUX5 und AUX6 unverstärkt)
Mit Next18-Decoder mit externem SUSI-Modul: 6 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX5 und AUX6 unverstärkt)
Mit Next18-S-Decoder: 6 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX3 und AUX4 wahlweise verstärkt oder unverstärkt).
Anschluss für Stützelko (GND, U+). Verwendung wahlweise für:
Externen Stützelko (Kapazität 100 bis 470 µF, Spannungsfestigkeit min. 25 V) oder
Externe Pufferschaltung entsprechend RCN-530 (schaltet gegen Masse)
SUSI-Schnittstelle:
Entsprechend RCN-600 Version classic (bis 1000 mA)
Aus Platzgründen ist die SUSI-Schnittstelle nicht mit einer Stiftleiste zur Aufnahme eines Kabelsteckers ausgeführt. Die Anschlusskabel des SUSI-Moduls müssen direkt auf die Lötpads aufgelötet werden.
Anschlüsse für Funktionsausgänge:
Die Verwendung der Anschlüsse hängt vom Decoder ab, mit dem der Adapter kombiniert wird.
Mit Next18-Decoder ohne externes SUSI-Modul: 8 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX3 und AUX4 wahlweise verstärkt oder unverstärkt, AUX5 und AUX6 unverstärkt)
Mit Next18-Decoder mit externem SUSI-Modul: 6 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX5 und AUX6 unverstärkt)
Mit Next18-S-Decoder: 6 Schaltausgänge (F0f und F0r verstärkt, AUX1 und AUX2 verstärkt, AUX3 und AUX4 wahlweise verstärkt oder unverstärkt).
Anschluss für Stützelko (GND, U+). Verwendung wahlweise für:
Externen Stützelko (Kapazität 100 bis 470 µF, Spannungsfestigkeit min. 25 V) oder
Externe Pufferschaltung entsprechend RCN-530 (schaltet gegen Masse)
SUSI-Schnittstelle:
Entsprechend RCN-600 Version classic (bis 1000 mA)
Aus Platzgründen ist die SUSI-Schnittstelle nicht mit einer Stiftleiste zur Aufnahme eines Kabelsteckers ausgeführt. Die Anschlusskabel des SUSI-Moduls müssen direkt auf die Lötpads aufgelötet werden.
