TAMS Elektronik ABC-2 49-03206-01 Bremsmodul Zubehör MM, DCC kaufen

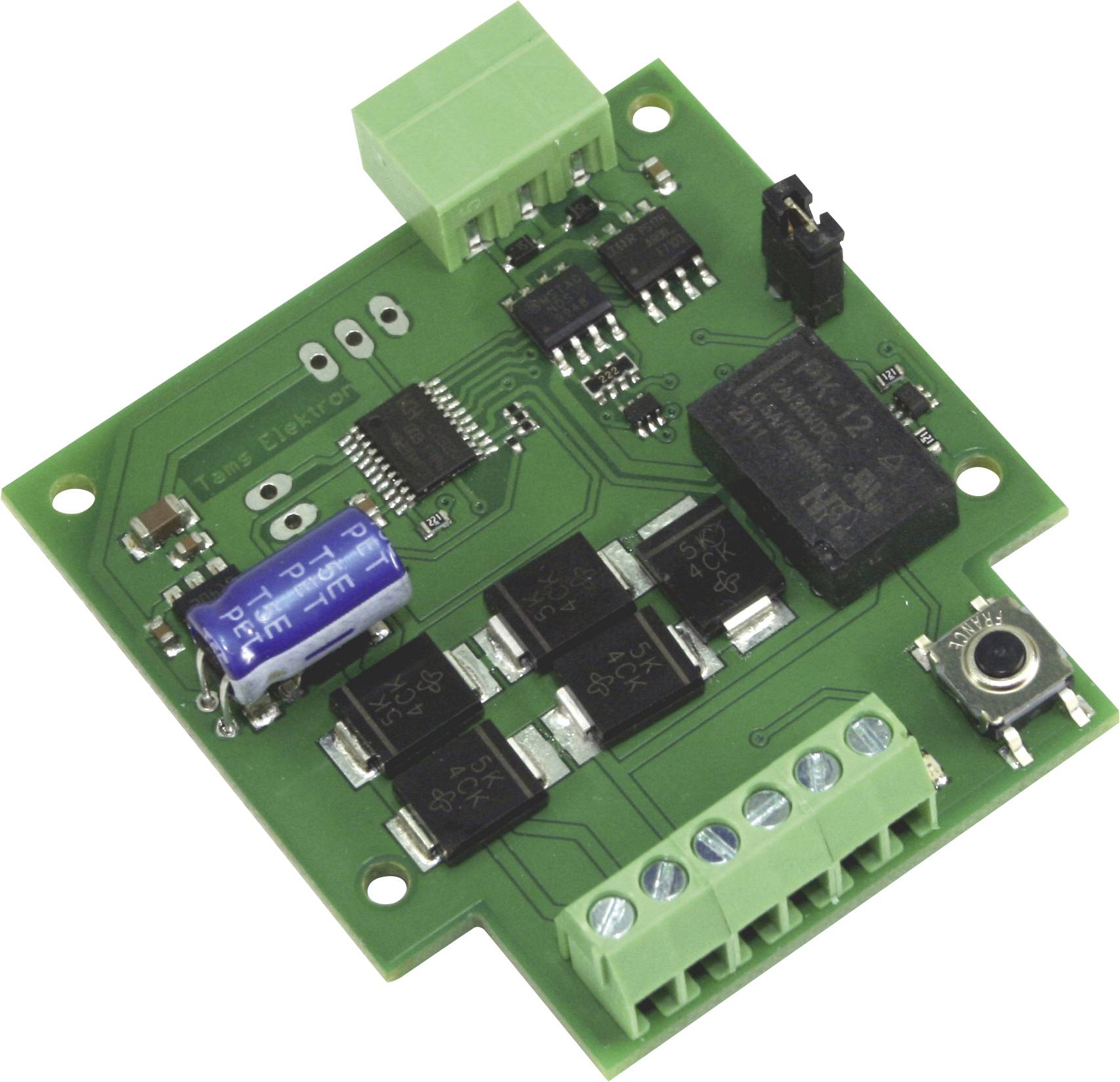

Grüne Leiterplatte mit Anschlussblöcken, Chips und einem kleinen Druckknopf, dargestellt auf weißem Hintergrund.

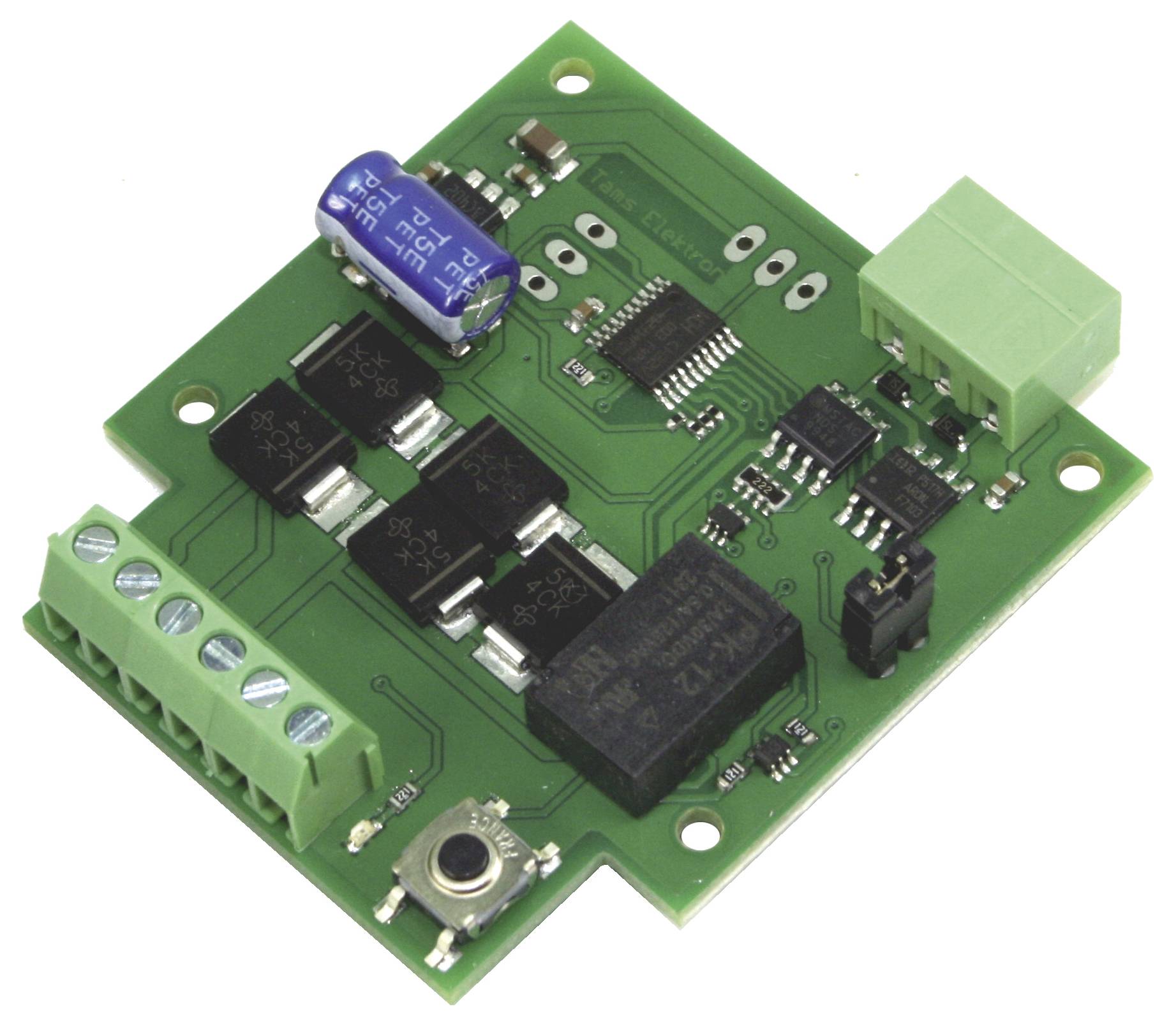

Grüne Leiterplatte mit Anschlussblöcken, Kondensatoren, Chips, Relais und einer Drucktaste, dargestellt auf weißem Hintergrund.

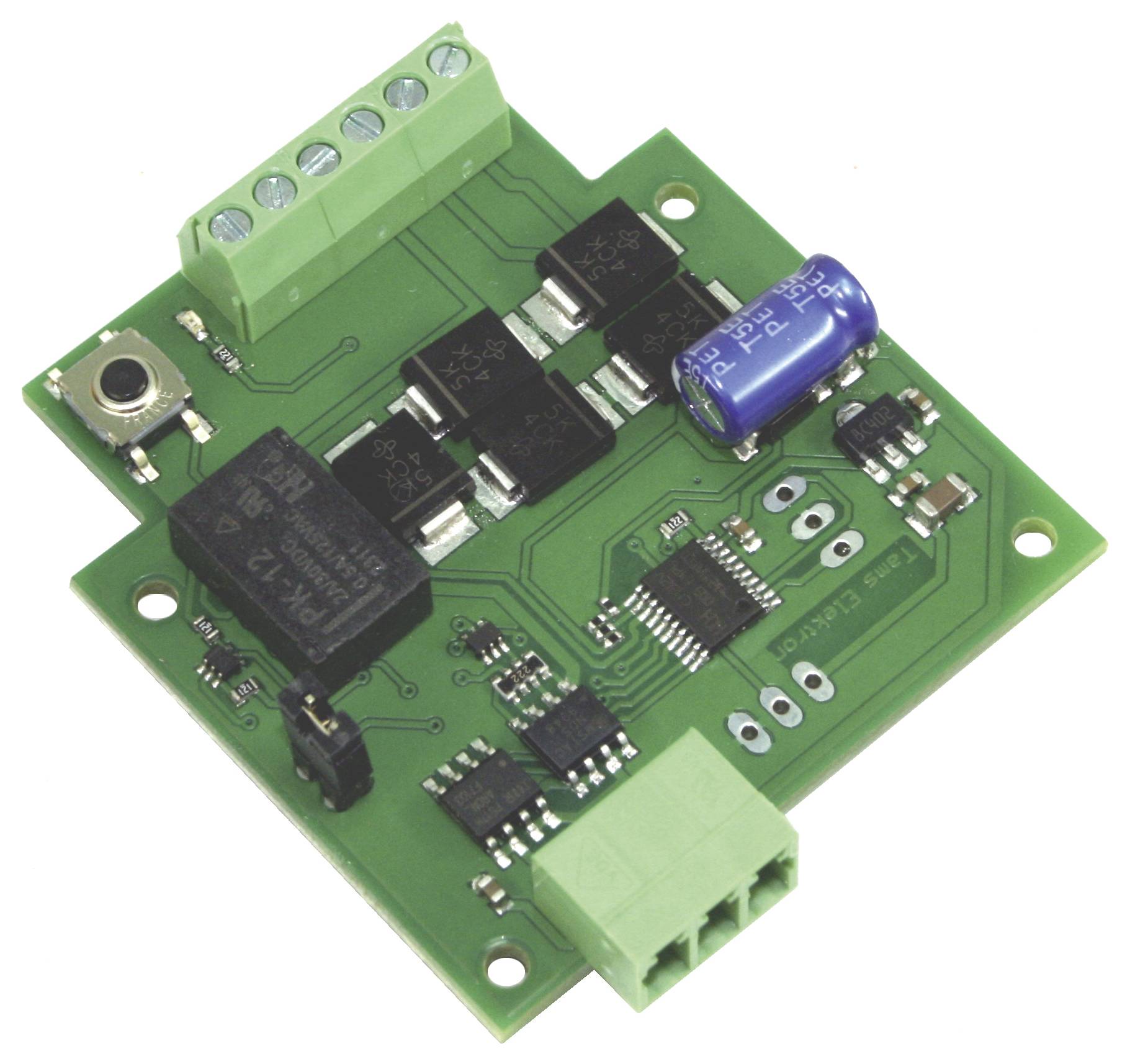

Grüne Leiterplatte mit Klemmleisten, Chips, Kondensatoren und Steckverbindern, abgebildet auf weißem Hintergrund.

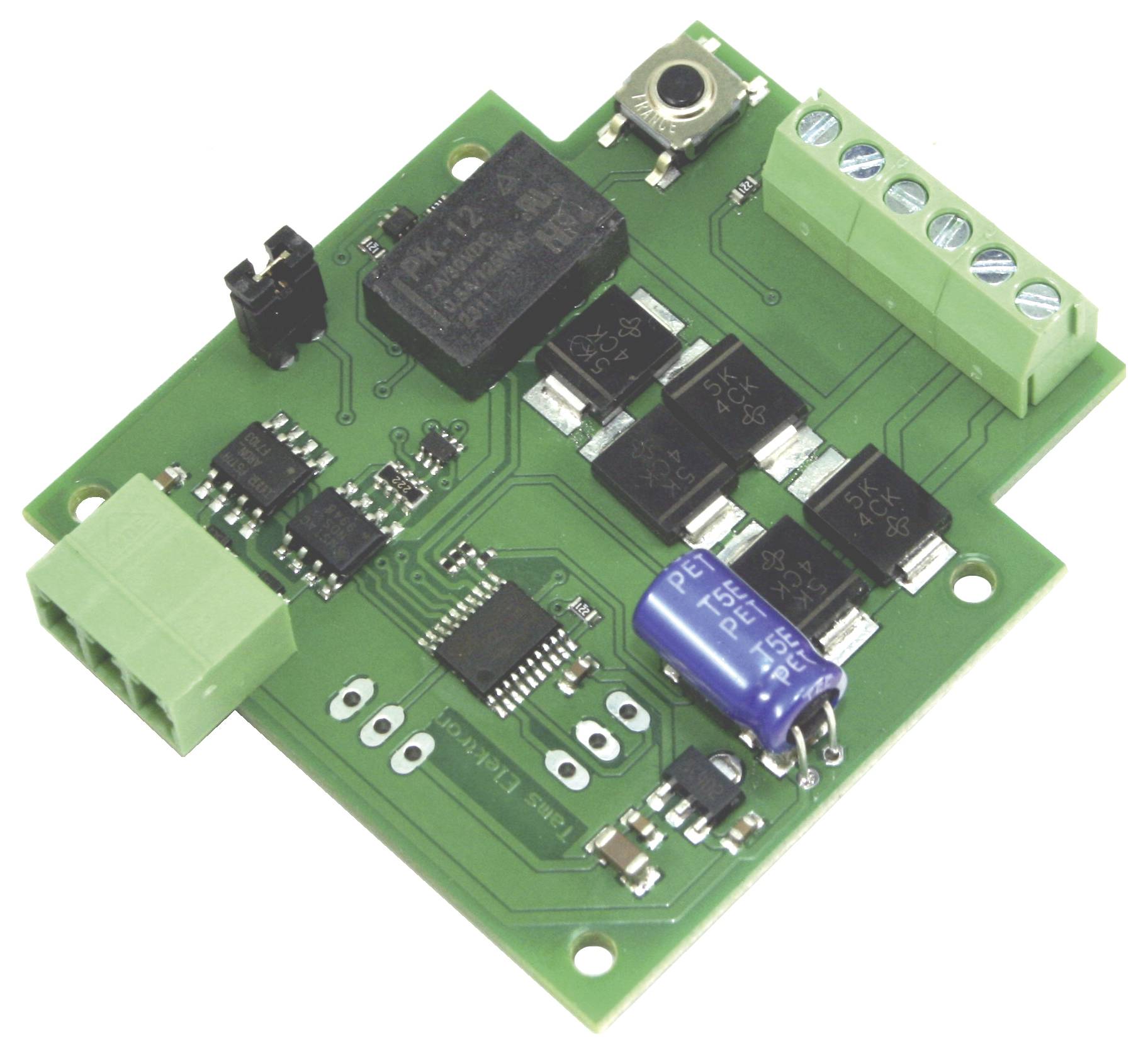

Grüne Leiterplatte mit Schraubklemmen, Relais, Kondensatoren und integrierten Schaltkreisen, isoliert auf weißem Hintergrund dargestellt.

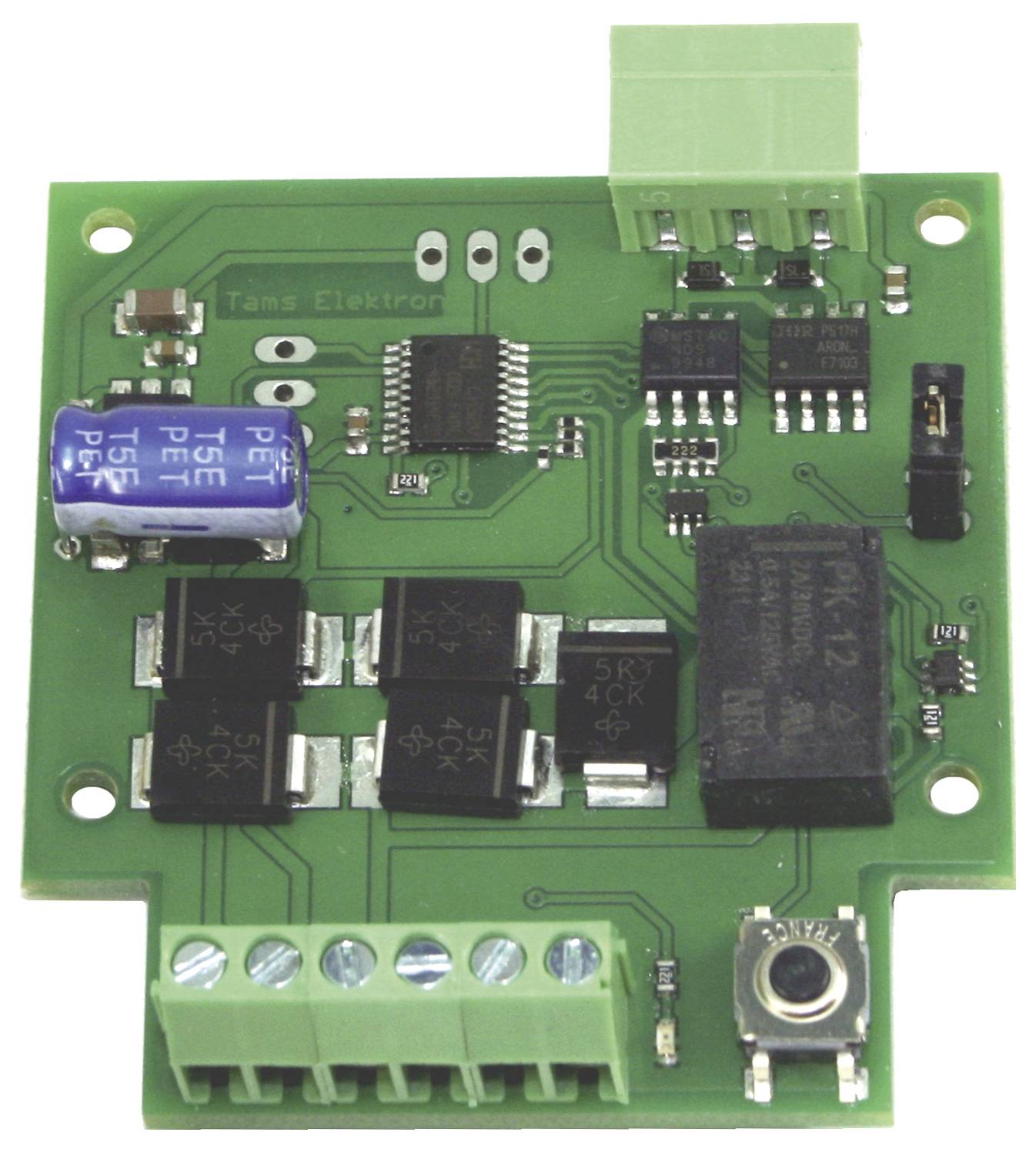

Grüne Leiterplatte mit Anschlüssen, Relais, Kondensatoren und Steckverbindern, dargestellt als elektronisches Steuermodul.

1/5

Sofort-Lieferung Fr., 25. Sept.

17 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (25,17 € / Stück)

25,17 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

TAMS Elektronik ABC-2 | ABC-Bremsmodul

Ansteuerung mit Weichenstellbefehlen
Anschluss für Signale und/oder Weichen

Technische Daten

Digitalprotokolle:
- Digitalformate: Motorola und DCC (entsprechend NMRA-und RCN-Standard)
- Adressumfang: MM: 1020 Weichenadressen | DCC: 2040 Weichenadressen. Hinweis: Der nutzbare Adressumfang ist auch von der Zentrale abhängig.
Ein- und Ausgänge
- Schalteingang: 1 Eingang für den Anschluss eines Tasters oder vergleichbarer Bauelemente oder externer Schaltungen
- Ausgang: 1 Ausgang für den Anschluss von Signalen und/oder Weichen
Elektrische Eigenschaften
- Versorgungsspannung: Digitalspannung aus dem Boosterkreis (12 - 24 Volt)
- Stromaufnahme: max. 80 mA (ohne angeschlossene Verbraucher)
- maximaler Strom an den Schienenanschlüssen: 3 A Dauer | 6 A Spitze (maximal 10 Sekunden)
- maximaler Strom am Ausgang (AUX): 1.000 mA (2 s) | 800 mA (Dauer)
- Abmessungen der Platine: ca. 48 x 52 mm
- Abmessungen einschl. Gehäuse: ca. 70 x 60 x 25 mm

Produkt-Art: Bremsmodul

Modellausführung: Zubehör

Digital-Format: MM
DCC

Länge: 70 mm

Breite: 60 mm

Höhe: 25 mm

Abm.: (L x B x H) 70 x 60 x 25 mm

Altersklasse: ab 15 Jahre

Ausführung: Fertig-Baustein

UKCA: Ja

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3775673 TAMS Elektronik ABC-2 49-03206-01 Bremsmodul Zubehör MM, DCC

Beschreibung

Aktivierung und Deaktivierung des Bremsabschnitts wahlweise
- mit digitalen Weichenstellbefehlen im DCC- oder Motorola-Format
- und/oder mit einem externen Taster oder einer vergleichbaren externen Schaltung (nicht im Lieferumfang enthalten).

Spezieller Ausgang für Weichen und/oder Signale:
- wird mit den digitalen Weichenstellbefehlen geschaltet, die zum Aktivieren und Deaktivieren des Bremsabschnittes gesendet werden.
- wahlweise für den Anschluss von Magnetartikeln (Weichen und/oder Formsignalen mit Doppelspulenantrieben), motorischen Weichen mit max. 500 ms Umschaltzeit (mit oder ohne Endabschaltung) oder von 2-begriffigen Lichtsignalen

Optionaler Notstopp zur Sicherstellung des Halts vor der Einfahrt in die Normalstrecke.

Ausführung

Max. Gesamtstrom zum Schalten von Weichen und/oder Signalen: 1 A

Lieferumfang

1 Bremsmodul ABC-2, Ausführung: Fertig-Bustein (aufgebaute und geprüfte Schaltung)
Jumper zur Einstellung der Spannung am Ausgang für Weichen / Signal (dauerhafte Spannung oder kurze Spannungsimpulse)
3-polige Anschlussklemme für den Anschluss der Weiche
