Steckrelais Schnappbefestigung Siemens LZS:RT3B4S15 1 Wechsler 115 V/AC 5 St. kaufen

Ein elektrisches Relaismodul in schwarzer und oranger Farbe mit mehreren Anschlussklemmen oben und einem Hebelmechanismus an der Seite.

Abbildung ähnlich

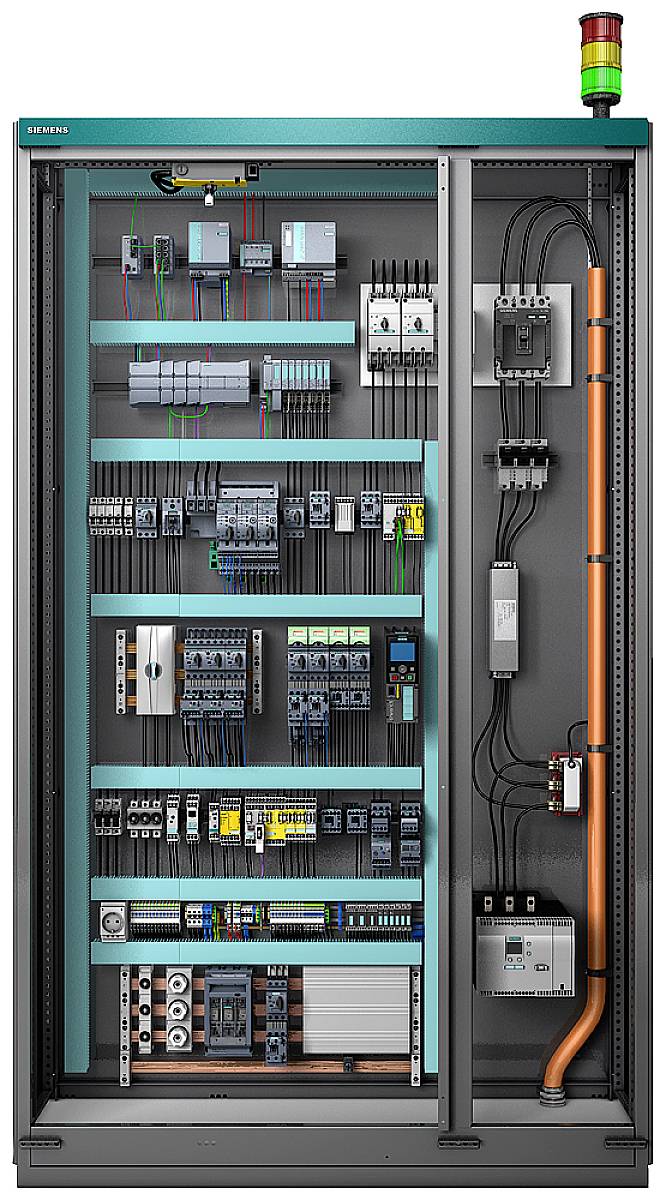

Schaltschränke und Steuerungstechnik-Komponenten innen. Farbkodierte Kabel verbunden mit verschiedenen elektrischen Modulen und Geräten.

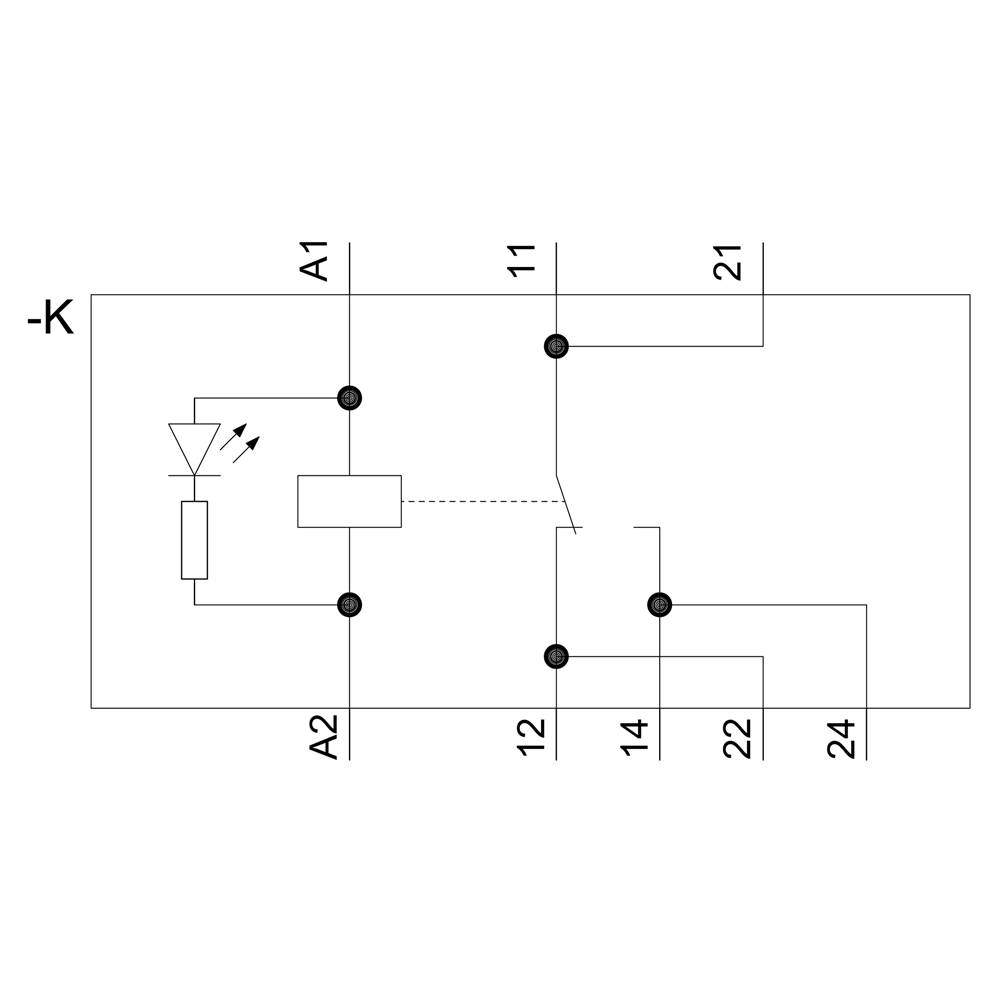

Schaltplan mit 8 Anschlüssen und LED. Punkte A1, A2, 11, 12, 14, 21, 22, 24 sind markiert. Verbindungen zeigen Schalter- und LED-Positionen.

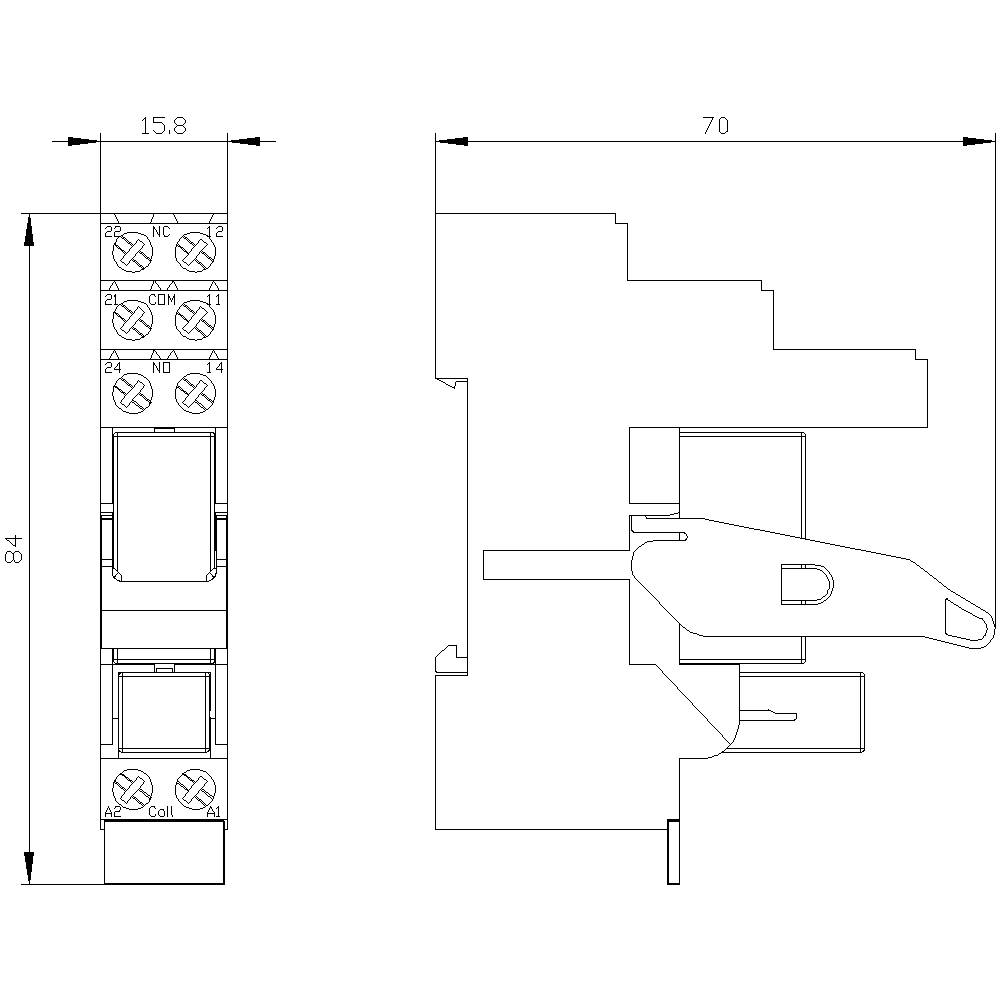

'Technische Zeichnung eines Relais mit seitlicher und frontaler Ansicht. Maße: 84mm Höhe, 15,8mm Breite, 70mm Tiefe.'

1/4

Abbildung ähnlich

Produkt-Art

Steckrelais

Betriebsspannung

115 V/AC

Kontaktart

1 Wechsler

Montageart

Schnappbefestigung

Typ

LZS:RT3B4S15

Datenblatt (PDF)

Lieferung Mi., 30. Sept.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl (Packungsgröße 5 St.)

Set(s)

Gesamt (36,97 € / Stück)

184,87 €

zzgl. MwSt.

Kostenfreier Versand

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

Schutzart: IP20
Abisolierlänge: 8 mm
thermischer Strom: 16 A
Steuerspeisespannung: 115 V
Steuerspeisespannungsfrequenz: 50/60 Hz
Ausführung des Stecksockels: Sockel mit logischer Trennung
Verlustleistung: 1 W

Produkt-Art: Steckrelais

Typ: LZS:RT3B4S15

Betriebsspannung: 115 V/AC

Dauerstrom (max.): 16 A

Kontaktart: 1 Wechsler

Kontaktmaterial: AgNi 90/10

Elektrische Lebensdauer: 600000

Mechanische Lebensdauer: 1.0E7

Montageart: Schnappbefestigung

Anschluss: Schrauben

Min. Temperatur: -40 °C

Max. Temperatur: +70 °C

Breite: 15.5 mm

Höhe: 71 mm

Tiefe: 77 mm

Abm.: (B x H x T) 15.5 x 71 x 77 mm

Inhalt: 5 St.

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 2813006 Steckrelais Schnappbefestigung Siemens LZS:RT3B4S15 1 Wechsler 115 V/AC 5 St.

Beschreibung

Steckrelais Komplettgerät 1 W, AC 115 V LED-Modul rot Sockel mit logischer Trennung Schraubanschluss Koppelrelais mit Steckrelais SIRIUS LZS für die galvanische Trennung, Kontaktvervielfachung, zum Schalten kleiner Lasten und als Potentialumschaltung. Die Koppelrelais verfügen über eine werkzeuglose Verdrahtung und rüttelsichere Verbindung dank Push-in-Federzugklemmen. Sockel mit logischer Trennung ermöglichen eine unkomplizierte Verdrahtung. Das Schaltvermögen ist nach AC-15 und DC-13 geprüft. Dank hartvergoldeter Kontakte ist die Zusammenarbeit mit elektronischen Steuerungen optimal. Lieferbar sind Geräte als Komplettgeräte oder Einzelmodule in den Bauformen RT, PT und MT, mit bzw. ohne logischer Trennung, in verschiedenen Spulenspannungen sowie in Schraubanschluss oder mit Steckklemmen (Push-In). Umfangreiches Zubehör wie z.B. Stecksockel, Halte-/Auswerfebügel, Verdrahtungsbügel sowie LED-Module steht zur Verfügung. SIRIUS Relais - ein Programm für alle Fälle.
