Sonel PVM-1021 PRO Photovoltaik-Messgeräte-Set
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (1.957,14 € / Stück)
1.957,14 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Photovoltaik-Messgeräte-Set
- Messfunktion
Spannung
Spannung AC
Spannung DC
Strom
Strom AC
Strom DC
Leistung
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 244 x 169 x 71 mm
- Gewicht
1.3 kg
- Messkategorie
CAT III 1000 V
- Breite
169 mm
- Höhe
71 mm
- Länge
244 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3763593 Sonel PVM-1021 PRO Photovoltaik-Messgeräte-Set
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3763593 Sonel PVM-1021 PRO Photovoltaik-Messgeräte-Set
Beschreibung

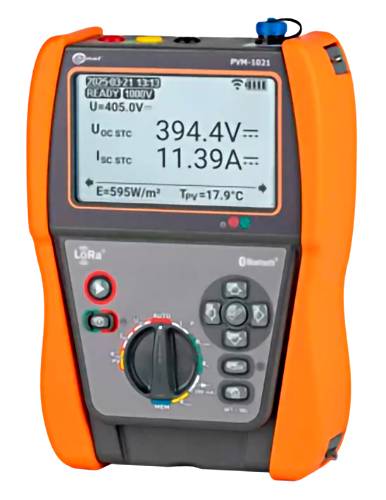

PVM-1021: Große Möglichkeiten in einem kleinen Gehäuse
Das Photovoltaikprüfgerät PVM-1021 ist ein kompaktes Messgerät mit einer Vielzahl
von Messfunktionen. Die Funktionen werden mit einem Drehschalter ausgewählt. Zusätzliche
Parameter werden mit Tasten am Gehäuse eingestellt. Alle Tasten und das
Grafikdisplay sind hintergrundbeleuchtet, was die Bedienung an schattigen Orten erheblich
erleichtert, z. B. bei Messungen unter freistehenden PV-Anlagen. Der große Speicher
verkürzt die Vorbereitung von Dokumenten nach der Messung erheblich.
IRM-1: Einfachheit und kompakte Abmessungen
IRM-1, klein, aber unentbehrlich für die Prüfung von PV-Systemen. Durch die Messung
der Sonneneinstrahlungswerte sowie der Panel- und Umgebungstemperaturen liefert
es die erforderlichen Daten, um die Ergebnisse in STC-Bedingungen umzuwandeln. Ein
eingebauter Rekorder mit einem Speicher für 5000 Datensätze ermöglicht die Verwendung
des Geräts als Werkzeug im PV-Anlagenplanungsprozess sowie zur Diagnose von
Problemen mit der Panelabschattung.
Schnittstellen und Software
Messdaten des IRM-1 können über den USB-Anschluss an einen Computer übertragen
werden. Zusätzlich verfügt das Gerät über eine eingebaute drahtlose LoRa-Schnittstelle
(Long Range) für den automatischen Datenaustausch mit dem Hauptmessgerät
– auch über große Entfernungen.
Die Messergebnisse können von dem PVM-1021 zum Computer über die kabellose
Schnittstelle Bluetooth übertragen werden. Die Speicherung der erfassten Daten in
populären Formaten und ihr Ausdruck stellt Sonel Reader sicher. Um einen Bericht im
Bereich Schutz gegen Stromschläge zu generieren, ist das optionale Programm Sonel
Reports PLUS anzuwenden.
Das Photovoltaikprüfgerät PVM-1021 ist ein kompaktes Messgerät mit einer Vielzahl
von Messfunktionen. Die Funktionen werden mit einem Drehschalter ausgewählt. Zusätzliche
Parameter werden mit Tasten am Gehäuse eingestellt. Alle Tasten und das
Grafikdisplay sind hintergrundbeleuchtet, was die Bedienung an schattigen Orten erheblich
erleichtert, z. B. bei Messungen unter freistehenden PV-Anlagen. Der große Speicher
verkürzt die Vorbereitung von Dokumenten nach der Messung erheblich.
IRM-1: Einfachheit und kompakte Abmessungen
IRM-1, klein, aber unentbehrlich für die Prüfung von PV-Systemen. Durch die Messung
der Sonneneinstrahlungswerte sowie der Panel- und Umgebungstemperaturen liefert
es die erforderlichen Daten, um die Ergebnisse in STC-Bedingungen umzuwandeln. Ein
eingebauter Rekorder mit einem Speicher für 5000 Datensätze ermöglicht die Verwendung
des Geräts als Werkzeug im PV-Anlagenplanungsprozess sowie zur Diagnose von
Problemen mit der Panelabschattung.
Schnittstellen und Software
Messdaten des IRM-1 können über den USB-Anschluss an einen Computer übertragen
werden. Zusätzlich verfügt das Gerät über eine eingebaute drahtlose LoRa-Schnittstelle
(Long Range) für den automatischen Datenaustausch mit dem Hauptmessgerät
– auch über große Entfernungen.
Die Messergebnisse können von dem PVM-1021 zum Computer über die kabellose
Schnittstelle Bluetooth übertragen werden. Die Speicherung der erfassten Daten in
populären Formaten und ihr Ausdruck stellt Sonel Reader sicher. Um einen Bericht im
Bereich Schutz gegen Stromschläge zu generieren, ist das optionale Programm Sonel
Reports PLUS anzuwenden.
Ausführung
- PVM-1021
- • Leerlaufspannung eines PV-Moduls oder einer Modulkette bis 1000 V DC.
- • Spannung RMS eines AC-Netzes bis 600 V einschließlich der Frequenzmessung.
- • Kurzschlussstrom eines PV-Moduls oder einer Modulkette bis 20 A DC.
- • Widerstand der Isolation der PV-Module – Messspannung 250, 500 oder 1000 V, gleichzeitige Messung von zwei Werten RISO+ und RISO-.
- • Widerstand der Isolation der AC-Kreise – Messspannung 250, 500 oder 1000 V.
- • Widerstand der Schutz- und Potentialausgleichsleitern, Messstrom ±200 mA. Widerstandsmessung mit Niedrigstrom, akustische und visuelle Signalisierung.
- • Messung des Arbeitsstroms und Wechselstroms (AC) der PV-Module – alles mit Außenzangen.
- • Messungen der Leistung AC/DC.
- • Diodentest mit dem Strom 200 mA, automatische Erkennung der Polarisation. Test der Sperrdioden mit der Spannung 1000 V DC.
- IRM-1
- • Sonneneinstrahlungsstärke (Irradiation) in W/m2 oder BTU/ft2h.
- • Temperatur des Solarmoduls in °C oder °F.
- • Umgebungstemperatur in °C oder °F.
- • Neigungswinkel der Module.
- • Ausrichtung der Module.
