Sonel PVM-1020 KIT Photovoltaik-Messgeräte-Set
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
2.116,81 €
3
2% = 51,59 €
2.065,22 €
5
3% = 68,79 €
2.048,02 €
10
4% = 85,99 €
2.030,82 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (2.116,81 € / Stück)
2.116,81 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Photovoltaik-Messgeräte-Set
- Messfunktion
Strom
Leistung
Spannung
Werksstandard (ohne Zertifikat)
- Abm.
(L x B x H) 228 x 102 x 61 mm
- Gewicht
1 kg
- Messkategorie
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Breite
102 mm
- Höhe
61 mm
- Länge
228 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3763592 Sonel PVM-1020 KIT Photovoltaik-Messgeräte-Set
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3763592 Sonel PVM-1020 KIT Photovoltaik-Messgeräte-Set
Beschreibung

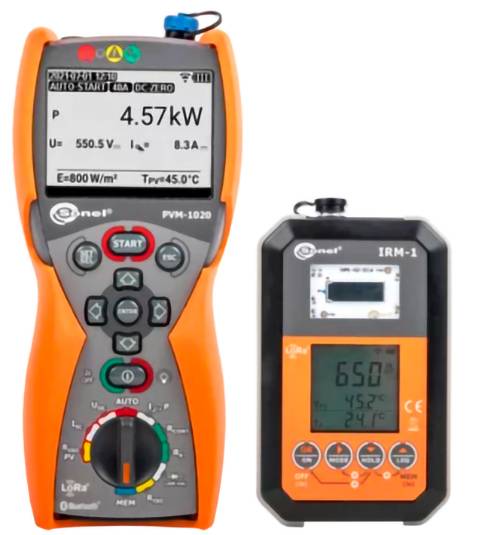

PVM-1020: Große Möglichkeiten in einem kleinen Gehäuse
Große Möglichkeiten in einem kleinen Gehäuse Das PVM-1020-Messgerät ist wahrscheinlich das kleinste Photovoltaikmessgerät der Welt, auf Grund der Vielzahl der Messfunktionen. Die Funktionen werden mit einem Drehschalter ausgewählt. Zusätzliche Parameter werden mit Tasten am Gehäuse eingestellt. Alle Tasten und das Grafikdisplay sind hintergrundbeleuchtet, was die Bedienung an schattigen Orten erheblich erleichtert, z. B. bei Messungen unter freistehenden PV-Anlagen. Der große Speicher verkürzt die Vorbereitung von Dokumenten nach der Messung erheblich.
IRM-1: Einfachheit und kompakte Abmessungen
IRM-1, klein, aber unentbehrlich für die Prüfung von PV-Systemen. Durch die Messung der Sonneneinstrahlungswerte sowie der Panel- und Umgebungstemperaturen liefert es die erforderlichen Daten, um die Ergebnisse in STC-Bedingungen umzuwandeln. Ein eingebauter Rekorder mit einem Speicher für 5000 Datensätze ermöglicht die Verwendung des Geräts als Werkzeug im PV-Anlagenplanungsprozess sowie zur Diagnose von Problemen mit der Panelabschattung.
Schnittstellen und Software
Messdaten des IRM-1 können über den USB-Anschluss an einen Computer übertragen werden. Zusätzlich verfügt das Gerät über eine eingebaute drahtlose LoRa-Schnittstelle (Long Range) für den automatischen Datenaustausch mit dem Hauptmessgerät – auch über große Entfernungen. Die Messergebnisse können von dem PVM-1020 zum Computer über die kabellose Schnittstelle Bluetooth übertragen werden. Die Speicherung der erfassten Daten in populären Formaten und ihr Ausdruck stellt Sonel Reader sicher. Um einen Bericht im Bereich Schutz gegen Stromschläge zu generieren, ist das optionale Programm Sonel Reports PLUS anzuwenden.
Große Möglichkeiten in einem kleinen Gehäuse Das PVM-1020-Messgerät ist wahrscheinlich das kleinste Photovoltaikmessgerät der Welt, auf Grund der Vielzahl der Messfunktionen. Die Funktionen werden mit einem Drehschalter ausgewählt. Zusätzliche Parameter werden mit Tasten am Gehäuse eingestellt. Alle Tasten und das Grafikdisplay sind hintergrundbeleuchtet, was die Bedienung an schattigen Orten erheblich erleichtert, z. B. bei Messungen unter freistehenden PV-Anlagen. Der große Speicher verkürzt die Vorbereitung von Dokumenten nach der Messung erheblich.
IRM-1: Einfachheit und kompakte Abmessungen
IRM-1, klein, aber unentbehrlich für die Prüfung von PV-Systemen. Durch die Messung der Sonneneinstrahlungswerte sowie der Panel- und Umgebungstemperaturen liefert es die erforderlichen Daten, um die Ergebnisse in STC-Bedingungen umzuwandeln. Ein eingebauter Rekorder mit einem Speicher für 5000 Datensätze ermöglicht die Verwendung des Geräts als Werkzeug im PV-Anlagenplanungsprozess sowie zur Diagnose von Problemen mit der Panelabschattung.
Schnittstellen und Software
Messdaten des IRM-1 können über den USB-Anschluss an einen Computer übertragen werden. Zusätzlich verfügt das Gerät über eine eingebaute drahtlose LoRa-Schnittstelle (Long Range) für den automatischen Datenaustausch mit dem Hauptmessgerät – auch über große Entfernungen. Die Messergebnisse können von dem PVM-1020 zum Computer über die kabellose Schnittstelle Bluetooth übertragen werden. Die Speicherung der erfassten Daten in populären Formaten und ihr Ausdruck stellt Sonel Reader sicher. Um einen Bericht im Bereich Schutz gegen Stromschläge zu generieren, ist das optionale Programm Sonel Reports PLUS anzuwenden.
Ausführung
- PVM-1020
- • Leerlaufspannung eines PV-Moduls oder einer Modulkette bis 1000 V DC.
- • Spannung RMS eines AC-Netzes bis 600 V einschließlich der Frequenzmessung.
- • Kurzschlussstrom eines PV-Moduls oder einer Modulkette bis 20 A DC.
- • Widerstand der Isolation der PV-Module – Messspannung 250, 500 oder 1000 V, gleichzeitige Messung von zwei Werten RISO+ und RISO-.
- • Widerstand der Isolation der AC-Kreise – Messspannung 250, 500 oder 1000 V.
- • Widerstand der Schutz- und Potentialausgleichsleitern, Messstrom ±200 mA. Widerstandsmessung mit Niedrigstrom, akustische und visuelle Signalisierung.
- • Messung des Arbeitsstroms und Wechselstroms (AC) der PV-Module – alles mit Außenzangen.
- • Messungen der Leistung AC/DC.
- • Diodentest mit dem Strom 200 mA, automatische Erkennung der Polarisation. Test der Sperrdioden mit der Spannung 1000 V DC.
- IRM-1
- • Einstrahlungsstärke (Irradiation) in W/m2 oder BTU/ft2h.
- • Temperatur des Solarmoduls in °C oder °F.
- • Umgebungstemperatur in °C oder °F.
- • Neigungswinkel der Module.
- • Ausrichtung der Module.
