Sonel MPI-520 Installationstester VDE-Norm 0100 kaufen

Elektrisches Prüfgerät mit Bildschirm und Drehregler, zeigt Messwert 'Z L-N=1,11Ω' an. Vorderseite farbig gekennzeichnet.

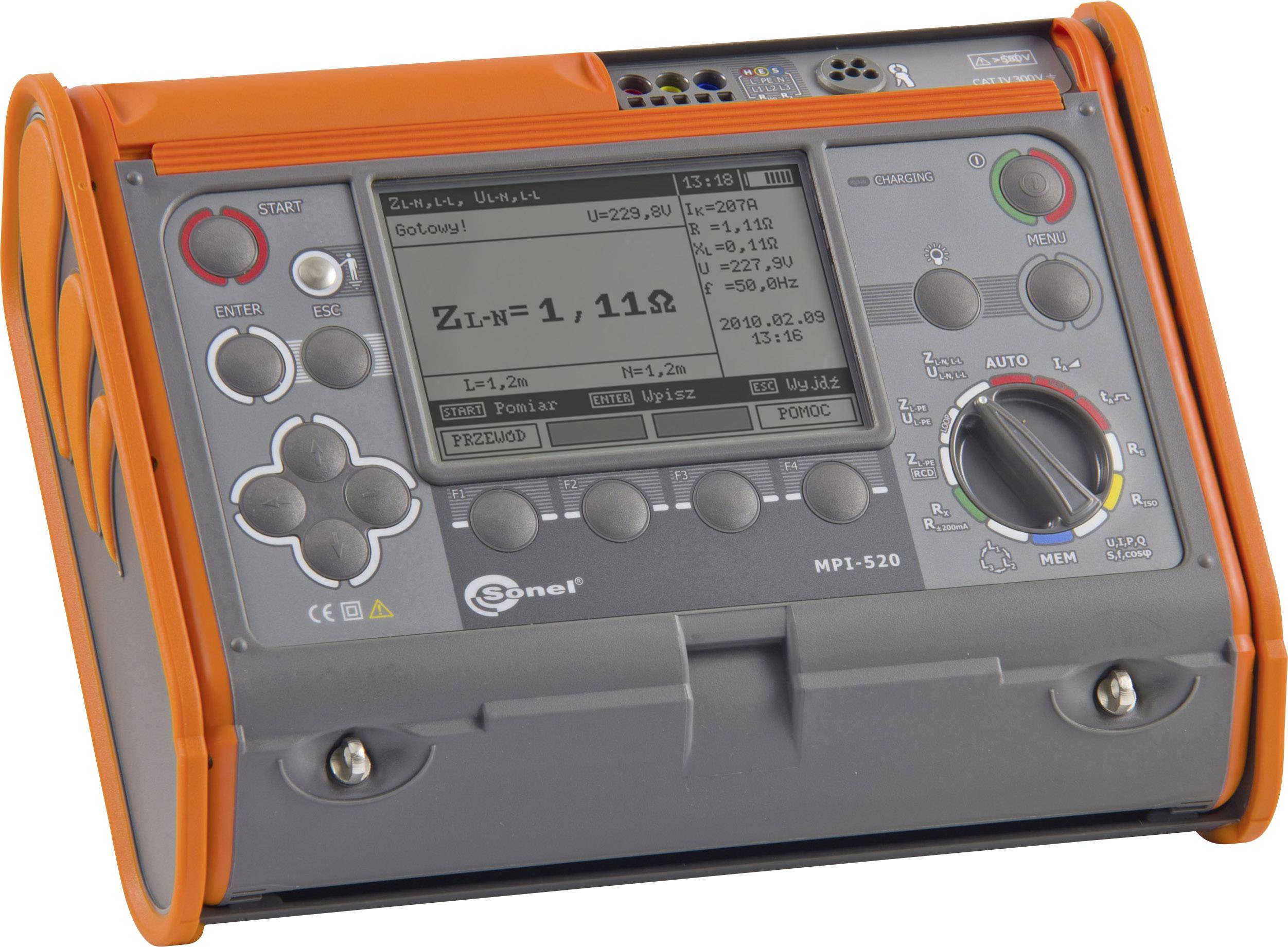

Tragbares elektrisches Prüfgerät mit Display zeigt 'Z= 1,11 Ω'. Tasten und Drehregler zur Bedienung auf der Vorderseite.

1/2

Datenblatt (PDF)

Bald verfügbar

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (1.995,80 € / Stück)

1.995,80 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

VDE 0100 Installationstester MPI-520

Schleifenimpedanzmessung mit max. 41 A bei 415V
Schleifenmessung auch ohne Auslösen des RDC
Kurzschlussstromberechnung
Isolationswiderstandsmessung mit max. 1000V bis 10GΩ
Schutzleiterwiderstandsmessung mit ±200mA
RCD/FI Prüfung Typ AC, A und B bis 1000 mA
Erdungsmessung
TRMS Strommessung bis 400 A
AC Spannungsmessung bis 500 V
Wirk.-, Schein.- u. Blindleistungsmessung inkl. cosϕ

Technische Daten

Bereich Schleifenimpedanzmessung ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(5% v.M. + 3 Digits); Bereich Schleifenimpedanzmessung ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(5% v.M. + 3 Digits); Bereich Schleifenimpedanzmessung ZL-PE,ZL-N,ZL-L 200...1999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(5% v.M. + 3 Digits); Spannungsbereiche: 95…270 V für ZL-PE , ZL-N und 95…440 V für ZL-L; Frequenz: 45…65 Hz; Bereich Schleifenimpedanzmessung ZL-PE ohne RCD Auslösen 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(6% v.M. + 10 Digits); Bereich Schleifenimpedanzmessung ZL-PE ohne RCD Auslösen 20...199Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(6% v.M. + 5 Digits); Bereich Schleifenimpedanzmessung ZL-PE ohne RCD Auslösen 200...1999Ω: Auflösung: 1 Ω, Genauigkeit: ±(6% v.M. + 5 Digits); Bereich Erdungswiderstandsmessung RE: 0,00...9,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(2% v.M. + 4 Digits); Bereich Erdungswiderstandsmessung RE: 10,00...99,9 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Erdungswiderstandsmessung RE: 100...999 Ω: Auflösung: 1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Erdungswiderstandsmessung RE: 1,00...1,99 kΩ: Auflösung: 0,01 kΩ, Genauigkeit: ±(2% v.M. + 3 Digits); Auslösezeit RCDnormal 0,5*In: Bereich: 0...300 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDnormal 1*In: Bereich: 0...300 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDnormal 2*In: Bereich: 0...150ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDnormal 5*In: Bereich: 0...40 ms: Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDselektiv 0,5*In: Bereich: 0...500 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDselektiv 1*In: Bereich: 0...500 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDselektiv 2*In: Bereich: 0...200 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösezeit RCDselektiv 5*In: Bereich: 0...150 ms, Auflösung: 1 ms, Genauigkeit: [±(2% v.M. + 2 Digits), RCD In=10mA u. 0,5*In ±(2% v.M. + 3 Digits)]; Auslösestrom RCD Typ AC 10 mA: Bereich: 3,3...10,0 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 30 mA: Bereich: 9,0...30,0 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5%; In Auslösestrom RCD Typ AC 100 mA: Bereich: 33,0...100,0 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 300 mA: Bereich: 90...300,0 mA, Auflösung: 1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 500 mA: Bereich: 150...500,0 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ AC 1000 mA: Bereich: 330...1000 mA, Auflösung: 0,1 mA, Messstrom: 0,3...1,0xIn, Genauigkeit: ±5% In; Auslösestrom RCD Typ A 10 mA: Bereich: 4...20,0 mA, Auflösung: 0,1 mA, Messstrom: 0,4...2,0xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 30 mA: Bereich: 12...42,0 mA, Auflösung: 0,1 mA, Messstrom: 0,4...1,4xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 100 mA: Bereich: 40,..140,0 mA, Auflösung: 1 mA, Messstrom: 0,4...1,4xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 300 mA: Bereich: 120...420 mA, Auflösung: 1 mA, Messstrom: 0,4...1,4xIn, Genauigkeit: ±10% In; Auslösestrom RCD Typ A 500 mA: Bereich: 200...700 mA, Auflösung: 1 mA, Messstrom: 0,4...1,4xIn, Genauigkeit: ±10% In; RCD Type B: siehe Datenblatt; Nennbereich Isolationswiderstand 50 V: 50 kΩ...250 MΩ; Nennbereich Isolationswiderstand 100 V: 100 kΩ...500 MΩ; Nennbereich Isolationswiderstand 250 V: 250 kΩ...1 GΩ; Nennbereich Isolationswiderstand 500 V: 500 kΩ...2 GΩ; Nennbereich Isolationswiderstand 1000 V: 1 MΩ...3 GΩ; Bereich Isolationswiderstandsmessung 0...1999 kΩ: Auflösung: 1 kΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstandsmessung 2,00...19,99 MΩ: Auflösung: 0,01 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstandsmessung 20...199 MΩ: Auflösung: 0,1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstandsmessung 200...999 MΩ: Auflösung: 1 MΩ, Genauigkeit: ±(3% v.M. + 8 Digits); Bereich Isolationswiderstandsmessung 1,00...3 GΩ: Auflösung: 0,01 GΩ, Genauigkeit: ±(4% v.M. + 6 Digits); Anzeige der Phasenfolge durch Symbol; Bereich Schutzleiterwiderstandsmessung ±200 mA 0,00...19,99 Ω: Auflösung: 0,01 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Schutzleiterwiderstandsmessung ±200 mA 20,00...19,99 Ω: Auflösung: 0,1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Schutzleiterwiderstandsmessung ±200 mA 200...400 Ω: Auflösung: 1 Ω, Genauigkeit: ±(2% v.M. + 3 Digits); Bereich Wirk.- Blind.- Scheinleistung (P,Q,S): 0...200kW; TRMS Strombereich: 0...400A; Bereich AC Spannung ULN: 0...440V; Frequenzbereich: 45...65Hz; Anzeigebereich cos ϕ: 0,00...1.00, Auflösung: 0,01

Produkt-Art: Installationstester

: Werksstandard (ohne Zertifikat)

Messkategorie: CAT IV 300 V

Schnittstellen: 1x USB

Abm.: (L x B x H) 310 x 455 x 180 mm

Gewicht: 6.4 kg

: IP54

Messbereich (VDE): Isolationswiderstand
Schleifenimpedanz
Leitungsimpedanz
Wirkleistung
Scheinleistung
Blindleistung
Leistungsfaktor
Widerstand
Schutzleiterwiderstand
Berührungsstrom
Spannung
Strom
Frequenz
Mehr anzeigen

DIN-Norm: DIN IEC 60364

Anzeige-Art: digital (LCD)

Breite: 455 mm

Höhe: 180 mm

Länge: 310 mm

Spannungs-Versorgung: batteriebetrieben

Speicher (Plätze): 300

Speicher: ja

Typ: MPI-520

VDE-Norm: 0100

Besonderheiten: RCD/FI Test

Dokumente & Downloads

Datenblatt

Datenblatt 1427978 Sonel MPI-520 Installationstester VDE-Norm 0100

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1427978 Sonel MPI-520 Installationstester VDE-Norm 0100

Beschreibung

Das MPI-520 ist ein universell einsetzbares DIN VDE 0100/0105 Prüfgerät von Sonel zur kompletten Überprüfung von Elektroinstallationen, sowie industriellen Anlagen aller Art. Umfangreiche Messungen zu allen RCD Typen (A, AC, B), sowie Leistungsmessungen, Ermittlung von cos ϕ durch TRMS Strommessung bis 400A und Spannungsmessung AC bis 500V gehören zu den erweiterten Funktionen der großen MPI-Serie. Eine Stammdateneingabe ist jetzt auch mit einer Bluetooth-Tastatur vor Ort möglich
